Prescolite T6 User Manual
Instruction sheet, Prs.4tec

Instruction
Sheet
www
.prescolite.com
• Prescolite
TollFree
Technical Support
1.888.PRS.4TEC
• Hours: 8am - 5pm ET
101 Corporate Drive • Spartanburg, SC 29303
With representatives offices in principal cities throughout North America.
Copyright 2006, 01/06 revision, All Rights Reserved - Printed in U.S.A.
Part No. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93003663
Instruction
Sheet
INSTALLATION INSTRUCTIONS
T6 HID HOUSINGS 39W, 70W & 150W 120/277V
1. BEND BRACKETS AS SHOWN. INSTALL THE
FIXTURE IN THE CEILING USING MOUNTING
CHANNEL OR BAR, (BY OTHERS), PLACED IN THE
ADJUSTABLE MOUNTING BRACKETS. MOUNT THE
FIXTURE IN THE CEILING SO THAT THE WEIGHT
OF THE FIXTURE IS SUPPORTED BY THE MOUNT-
ING CHANNEL OR BAR AND/OR HANGER WIRES
SECURED TO THE BUILDING STRUCTURE.
2. ADJUST THE FIXTURE SO THE BOTTOM OF THE
PLASTER FLANGE IS FLUSH WITH THE FINISHED
CEILING, AND IS IN ALIGNMENT WITH ADJACENT
FIXTURES. SECURE MOUNTING BRACKETS BY
TIGHTENING THE WING NUTS ON EITHER SIDE
OF THE FIXTURE.
3. DETERMINE WHERE THE SUPPLY WIRING
CONDUIT WILL ENTER THE J-BOX, AND
ATTACH IT IN CONFORMANCE WITH THE
NATIONAL ELECTRIC CODE.
4. REMOVE THE J-BOX COVER PLATE(S),
CONNECT THE POWER SUPPLY LEADS,
BLACK TO BLACK (LINE), AND WHITE
TO WHITE (COMMON). CONNECT THE
GROUND WIRE TO THE BARE COPPER
GROUND WIRE IN THE J-BOX. REINSTALL
THE J-BOX COVER PLATES.
5. INSTALL THE PROPER LAMP. INSTALL THE LENS.
NOTE: WHEN USING A TEXTURED OR PRISMATIC
LENS TEXTURE OR PRISMS GO TOWARDS
APERTURE OR AWAY FROM LAMP.
6. INSTALL THE SELF-TRIM REFLECTOR AFTER ALL
CEILING WORK AND FINISH WORK IS COMPLETE.
7. PUSH THE SELF-TRIM REFLECTOR INTO THE
PLASTER FLANGE APERTURE UNTIL THE FLANGE
ON THE REFLECTOR IS FLUSH AGAINST THE
FINISHED CEILING.
CAUTION: DO NOT ATTEMPT TO MODIFY OR REWIRE FACTORY INSTALLED WIRING ON THE FIXTURE. SAFETY
AND PROPER OPERATION OF THE FIXTURE DEPEND ON THE INTEGRITY OF THE WIRING.

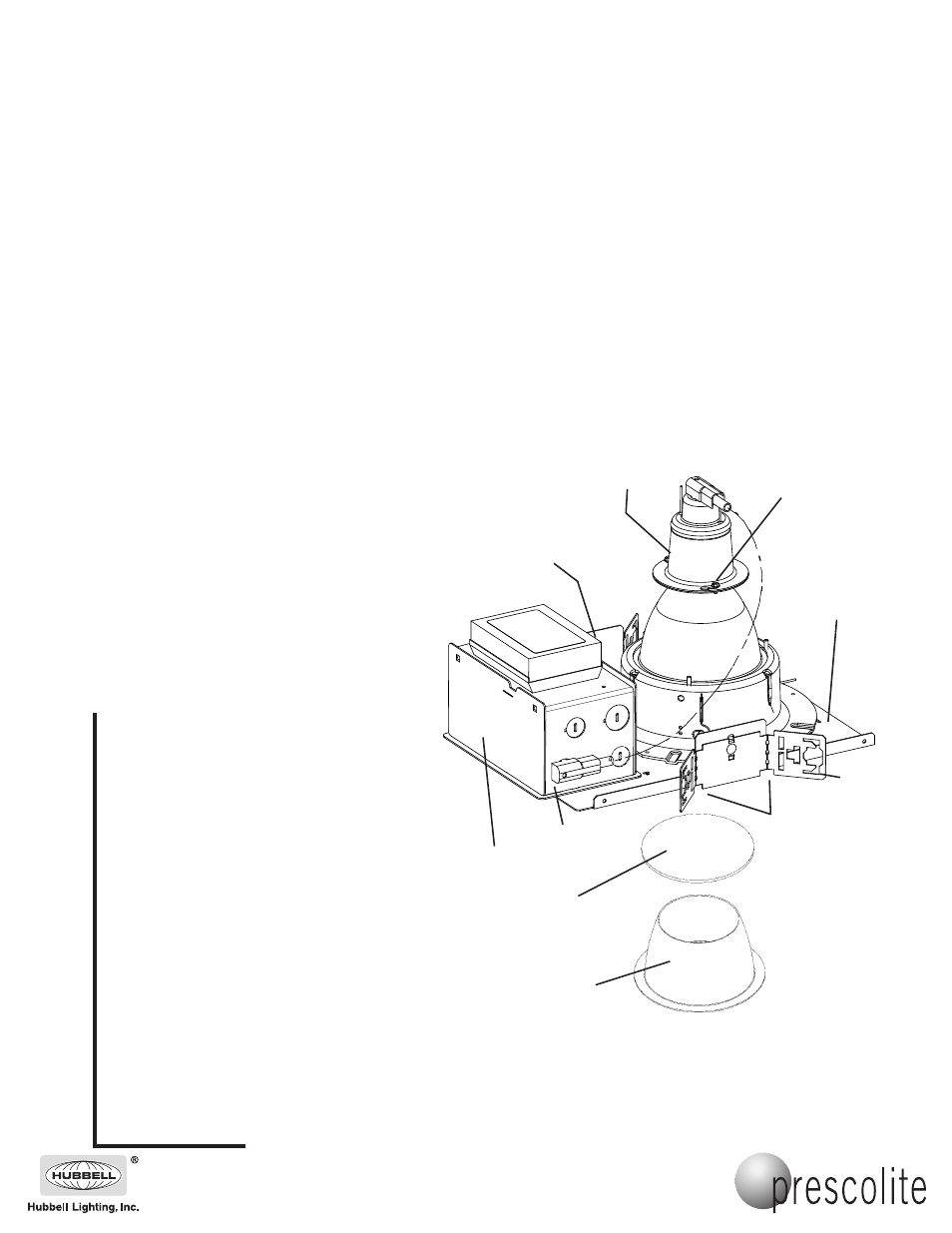

ELECTRONIC BALLAST
VERSION SHOWN.
SAVE THESE INSTRUCTIONS
CAUTION: TO REDUCE THE RISK OF ELECTRICAL
SHOCK MAKE CERTAIN THAT THE POWER IS OFF
BEFORE INSTALLING OR SERVICING THIS FIXTURE.
SEE PAGE 2 FOR RE-LAMPING INSTRUCTIONS.
IMPORTANT SAFETY INFORMATION. READ AND FOLLOW ALL SAFETY INSTRUCTIONS. Follow label information
and instructions concerning Wet or Damp Locations, installation near combustible materials, insulation, building materials,
and proper lamping. Do not install in areas subject to combustible vapors or gases. Before wiring to power supply and
during servicing or relamping, turn off power at fuse or circuit breaker. All servicing or relamping must be performed by
qualified service personnel. Product must be grounded to avoid potential electric shock or other potential hazard.
Product must be mounted in locations and at heights and in a manner consistent with its intended use, and in
compliance with the National Electrical Code and local codes. The use of accessory equipment not recommended by
the manufacturer or installed contrary to instructions may cause an unsafe condition. Do not block light emanating from
product in whole or part, as this may cause an unsafe condition. Do not allow items such as drapes, curtains, screens or
the like to come into contact with the product or to block light from the product, as this may cause an unsafe condition.
LENS
SELF-TRIM
REFLECTOR
MOUNTING BRACKETS ARE
SUPPLIED FLAT. TO ENSURE
PROPER ALIGNMENT, BEND
BRACKETS ALONG THE
THREE OBLONG HOLES
PUNCHED IN THE BRACKET
ON EACH END, AND ALIGN
THE ANGLE WITH THE MARKS
ON THE FLANGE SURFACE.
MOUNTING
BRACKETS
(2)
FLANGE
SURFACE
SOCKET CUP
SCREWS (3 EA)
SOCKET CUP
WING NUT (2)
(Not Shown)
J-BOX COVER
PLATE (2)
J-BOX
