067449-023 LX31/LX41 Elektrisch und Doppelenergie Wartung
W
ARTUNG
B L O C K I E R E N D E S H U B G E S T E L L S

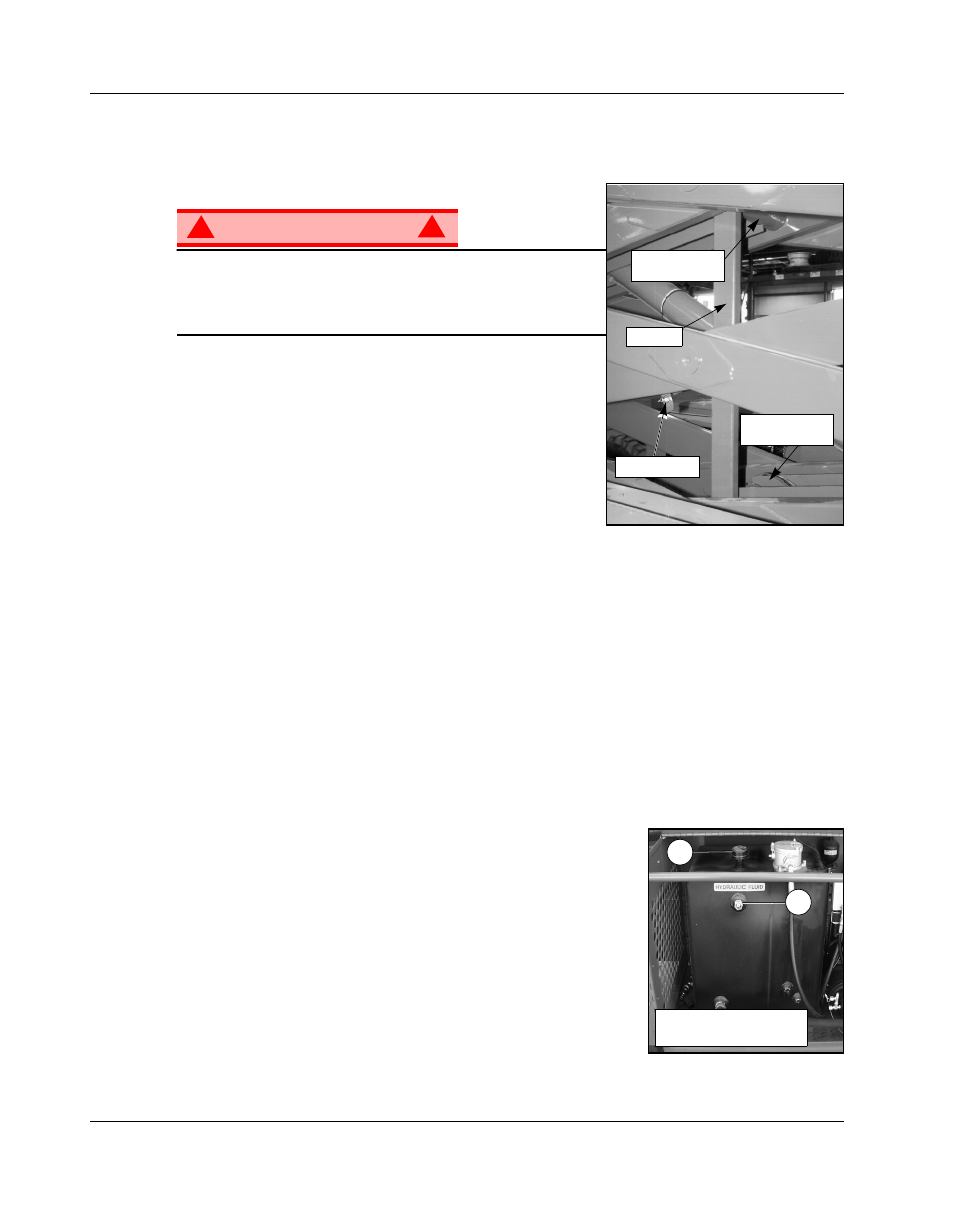

Abbildung 34: Blockieren des Hubgestells
W A R N U N G ! !
Wartungsarbeiten im Hubgestellbereich der Arbeitsbühne niemals bei
hochgefahrener Arbeitsbühne vornehmen, ohne vorher das
Hubgestell zu blockieren.
NIEMALS im Bereich des Hubgestells stehen, während die
Stützstrebe eingesetzt oder verstaut wird.
E INSETZEN DER S TÜTZE
1. Arbeitsbühne auf festem, waagerechtem Boden parken.
2. Sicherstellen, dass der Arbeitsbühnen-Notausschalter
EINGESCHALTET ist.
3. Den Schalter Arbeitsbühne/Fahrwerk auf „Fahrwerk“ (CHASSIS)
drehen.
4. Motor mit Hilfe der Fahrwerk-Steuerorgane starten.
5. Drosselklappenknopf hineindrücken; der Knopf bleibt in dieser
Stellung, und die Motordrehzahl steigt an. Arbeitsbühne mit Hilfe
des Hochfahrknopfs so weit heben, bis sich die Scherenstütze in
Senkrechtstellung schwenken lässt.
6. Sperrbolzen der Stütze von der linken Maschinenseite her ausklinken. Scherenstütze nach links schwenken,
bis diese zwischen den beiden mittleren Scherenlagern senkrecht steht.
7. Den Absenkknopf drücken und die Arbeitsbühne allmählich absenken, bis diese auf der Stütze aufliegt.
8. Die Drosselklappe wird durch Eindrücken des Drosselklappenknopfes gelöst. Der Knopf bleibt in der
gedrückten Position, und der Motor läuft im Leerlauf.
E NTFERNEN DER S TÜTZE
1. Arbeitsbühne mit Hilfe der Fahrwerk-Steuerorgane allmählich heben, bis die Scherenstütze die beiden
mittleren Scherenlager freigibt.
2. Scherenstütze nach rechts schwenken, bis der Sperrbolzen einrastet.
3. Den Absenkknopf drücken, um die Arbeitsbühne völlig abzusenken.
4. Sicherstellen, dass der Drosselklappenknopf ausgerastet ist und der Schalter Arbeitsbühne/Fahrwerk auf
„Arbeitsbühne“ (PLATFORM) steht.
H Y D R A U L I K F L Ü S S I G K E I T
Abbildung 35: Behälter für die Hydraulikflüssigkeit
Der Behälter für die Hydraulikflüssigkeit befindet sich im Aggregat.
ANMERKUNG: Nie Flüssigkeit zufügen, wenn die Arbeitsbühne hochgefahren ist.
1. Die Arbeitsbühne muss immer völlig abgesenkt sein.
2. Flüssigkeitsstand am Flüssigkeitsschauglas überprüfen.
3. Um die entsprechende Flüssigkeit einzufüllen, den
Behälterdeckel entfernen.
Unteres
Scherenlager
Oberes
Scherenlager
Stütze
Sperrbolzen
2
1
1. Flüssigkeitsschauglas
2. Behälterdeckel
