Transport der Arbeitsbühne
067449-023 LX31/LX41 Elektrisch und Doppelenergie
Betriebsanleitung
Seite 53
T
RANSPORT
DER
A
RBEITSBÜHNE
T
R A N S P O R T V O R B E R E I T U N G E N
1. Arbeitsbühne völlig absenken.
2. Batterieminuskabel (-) vom Batteriepol abklemmen.
3. Steuerpult am vorderen Schutzgeländer festbinden.
4. Hubgestänge am Rahmen festbinden.

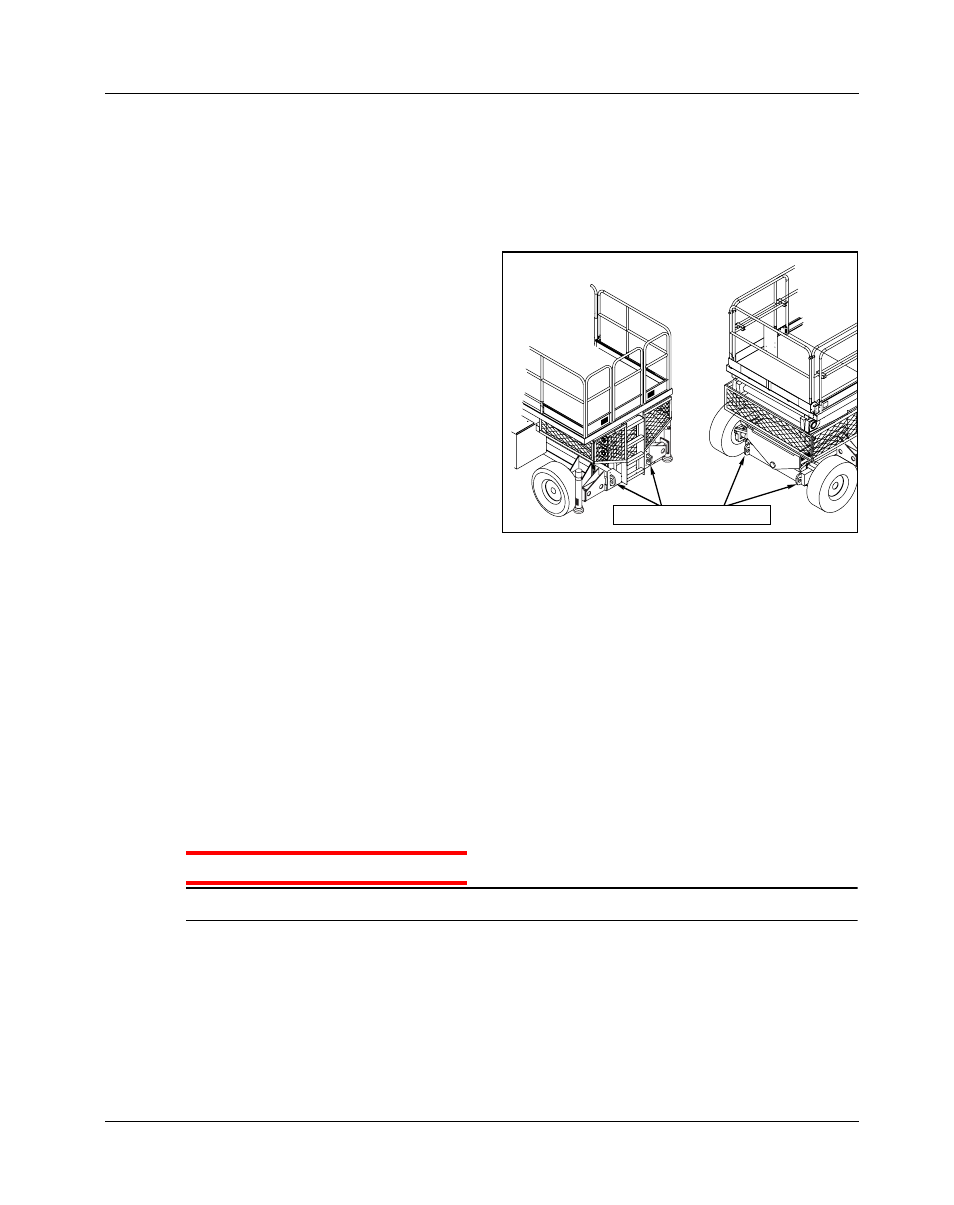

Abbildung 33: Transport der Arbeitsbühne
H
E B E N
D U R C H
E I N E N
K
R A N
1. Gurte nur an den Verankerungs-/Hublaschen
des Fahrwerks anbringen.
2. Die Arbeitsbühne auf dem Transportfahrzeug
in Transportstellung bringen.
3. Die Räder mit Keilen sichern.
4. Arbeitsbühne am Transportfahrzeug mit Ketten
oder Gurten angemessener Stärke befestigen,
die an den Verankerungs-/
Hublaschen des Fahrwerks angebracht
werden.
A
R B E I T S B Ü H N E
D U R C H
F
A H R E N
O D E R
Z
I E H E N
M I T
E I N E R
W
I N D E
A U F
E I N E N
L K W
O D E R
A
N H Ä N G E R
L A D E N
ANMERKUNG: Bei Windenbetrieb nicht schneller als 0,3 m/s (1 ft./s) bewegen.
1. Die Maschine auf einen LKW oder Anhänger befördern:
A. Maschine auf das Transportfahrzeug
fahren:
a. Die Arbeitsbühne auf die Rampe befördern und in Transportposition bringen.
b. Die Räder gerade ausrichten und den Motor abstellen.
c. Die Räder mit Keilen sichern.
B. Maschine bei
Verwendung einer Winde auf das Transportfahrzeug befördern:
a. Die Arbeitsbühne bis zur Rampe bewegen.
b. Das Kabel der Winde an die Verankerungs-/Hublaschen anbringen.
c. Feststellbremse lösen (siehe „Schleppen oder Windenbetrieb“ auf Seite 51).
d. Die Arbeitsbühne in Transportposition ziehen.
e. Die Räder mit Keilen sichern.
2. Arbeitsbühne am Transportfahrzeug mit Ketten oder Gurten angemessener Stärke befestigen, die an den
Verankerungs-/Hublaschen des Fahrwerks angebracht werden.
A C H T U N G
Ein Überspannen der durch Verankerungs-/Hublaschen hindurch geführten Ketten oder Gurte kann zur
Beschädigung der Arbeitsbühne führen.
Verankerungs-/Hublaschen
Rückansicht
Frontansicht
