Guide de l’opérateur
067449-023 LX31/LX41 électrique et biénergie
Utilisation
M
I S E
D E
N I V E A U
D E
L A
P L A T E
-
F O R M E
(
M A C H I N E S
É Q U I P É E S
D E
S T A B I L I S A T E U R S
S E U L E M E N T
)
AVERTISSEMENT
!
!
Si les stabilisateurs sont utilisés, ils doivent tous être fermement en contact avec le sol.
C
OMMUTATEURS ET TÉMOINS DE STABILISATEURS
Il y a un commutateur et un témoin pour chacun des stabilisateurs (voir figure 2).
Chacun des commutateurs permet d’abaisser ou de relever un stabilisateur.
Chaque témoin indique la position du stabilisateur.
• Lorsqu’un témoin est ÉTEINT, le stabilisateur correspondant est complètement rétracté.
• Lorsqu’un témoin CLIGNOTE, le stabilisateur correspondant est partiellement étendu.
• Lorsqu’un témoin est ALLUMÉ, le stabilisateur correspondant est fermement appuyé sur le sol.
M
ISE DE NIVEAU DE LA PLATE
-
FORME
(
EXTENSION DES STABILISATEURS
)

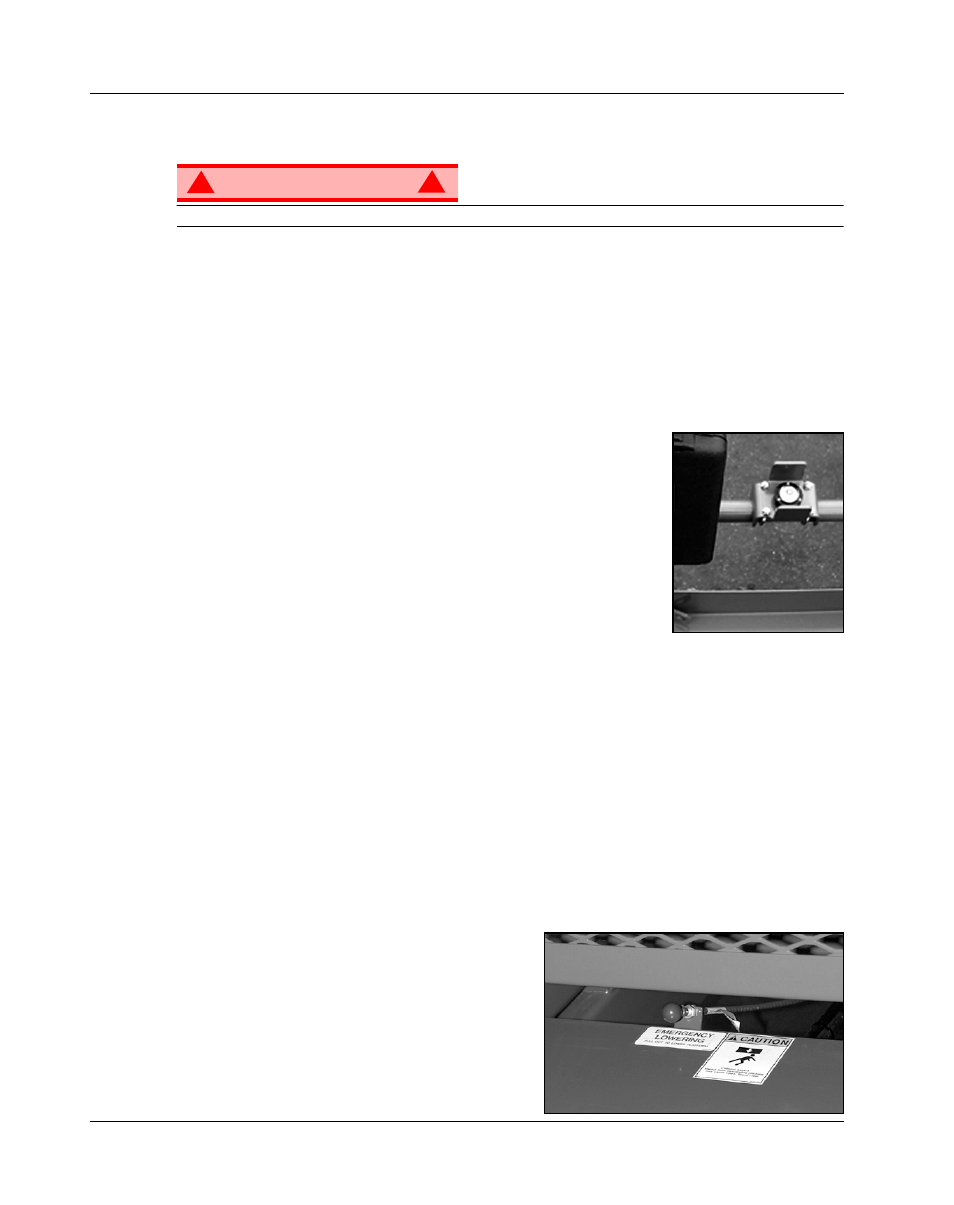

Figure 16 : Niveau orbital à bulle de la plate-forme
1. S’assurer que l’extension coulissante de la plate-forme est complètement
rétractée avant d’actionner les stabilisateurs.
2. Regarder autour de la machine, s’assurer que rien ne gène l’extension des
stabilisateurs et que la surface sur laquelle ils s’appuient peut supporter le
poids de la machine.
3. Mettre le sélecteur de levage/stabilisateurs/conduite en position stabilisateurs
(OUTRIGGER).
4. Appuyer sur le bouton de verrouillage de la manette de commande et
actionner les commutateurs des stabilisateurs pour les étendre, jusqu’à ce
qu’ils s’appuient fermement sur le sol.
5. Tout en observant le niveau à bulle du garde-corps, étendre le stabilisateur se
trouvant à l’opposé de la position de la bulle, jusqu’à ce que la plate-forme soit
de niveau. Par exemple, si la bulle se trouve à l’avant et sur la gauche de l’orbite, étendre le stabilisateur
arrière droit. Continuer d’ajuster les stabilisateurs jusqu’à ce que la bulle soit centrée dans le petit cercle
indiquant que la plate-forme est de niveau.
6. S’assurer que tous les stabilisateurs s’appuient fermement sur le sol. Les stabilisateurs sont fermement
appuyés sur le sol lorsque leurs témoins sont ALLUMÉS.
R
ÉTRACTION DES STABILISATEURS
1. Abaisser complètement la plate-forme.
2. Mettre le sélecteur de levage/stabilisateurs/conduite en position stabilisateurs (OUTRIGGER).
3. Appuyer sur le bouton de verrouillage de la manette de commande et mettre le commutateur de chaque
stabilisateur en position de rétraction (RETRACT).
• Les témoins de stabilisateurs doivent être ÉTEINTS lorsque les stabilisateurs sont complètement rétractés.
• Le témoin d’activation de conduite ne s’allume que si les quatre stabilisateurs sont complètement rétractés.
A
B A I S S E M E N T
D
’
U R G E N C E
Figure 17 : Vanne d’abaissement d’urgence
Le bouton de commande d’abaissement d’urgence se trouve
à l’arrière de la machine, à la base du ciseau.
1. Ouvrir la vanne d’abaissement d’urgence en tirant le
bouton et en le maintenant dans cette position.
2. Une fois la plate-forme abaissée à fond, relâcher le
bouton pour fermer la soupape.
