Einführung 067449-023 LX31/LX41 Elektrisch und Doppelenergie
Betriebsanleitung Seite 43
E
INFÜHRUNG
Dieses Handbuch beschreibt den Betrieb der elektrischen Maschine und Doppelenergiemaschine LX31 und
LX41. Dieses Handbuch muss ständig an der Maschine aufbewahrt werden.
A
LLGEMEINE
B
ESCHREIBUNG

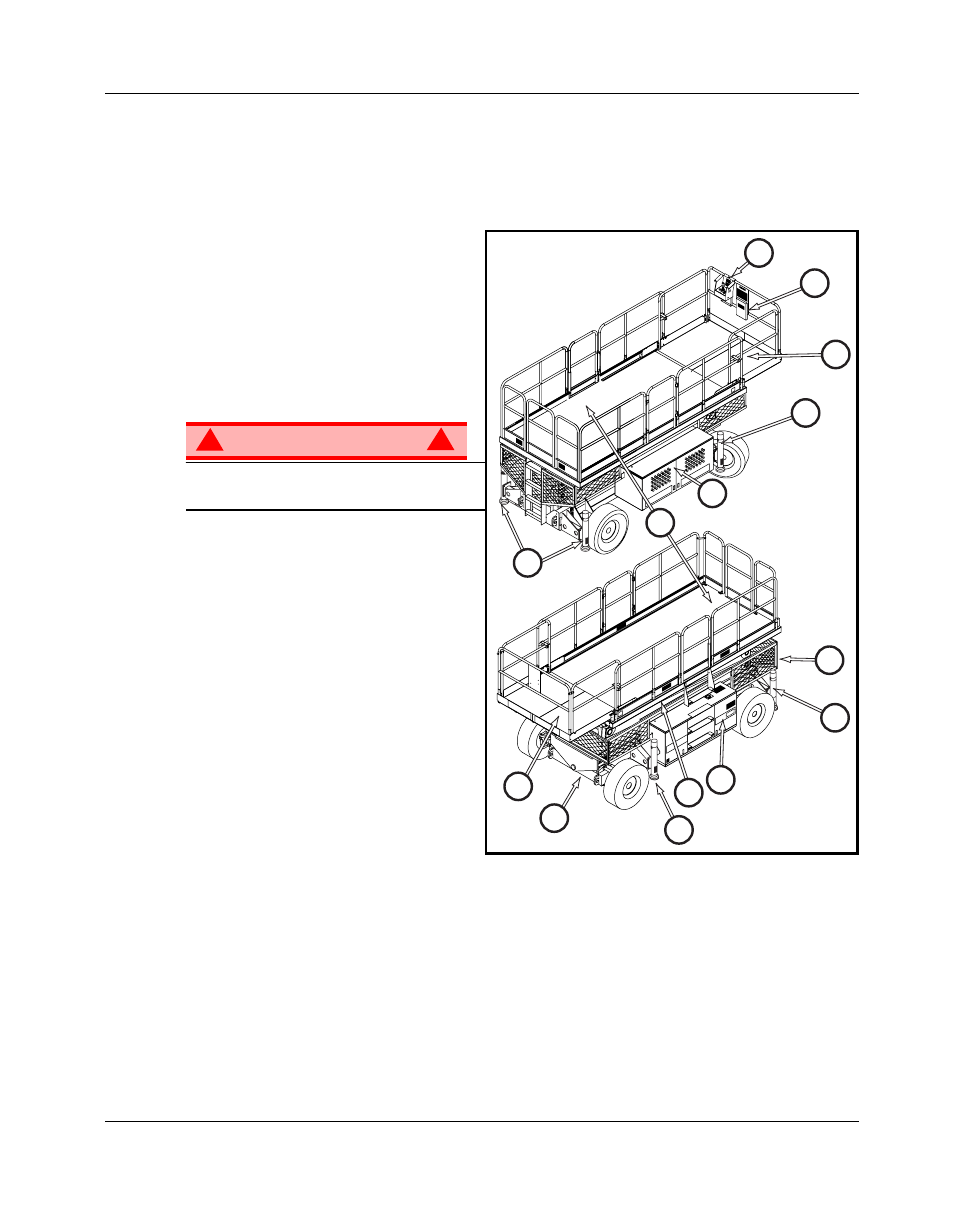

Abbildung 27: Arbeitsbühnenmodelle der LX-Serie
1. Arbeitsbühne
Die Arbeitsbühne hat einen verstärkten
Stahlboden, ein Schutzgeländer mit
Mittelstrebe, Fußbleche und eine Zugangstür
am Heck und an beiden Seiten der
Arbeitsbühne. Die Schutzgeländer können
umgeklappt werden, um die Arbeitsbühne zu
betreten oder zu transportieren.
2. Ausziehdeck
W A R N U N G
! !
Die Arbeitsbühne NICHT ohne
ordnungsgemäß zusammengesetzte und
angebrachte Schutzgeländer benutzen.
3. Arbeitsbühnen-Steuerpult
Das Arbeitsbühnen-Steuerpult enthält die
Bedienelemente zur Steuerung der Maschine.
Das Steuerpult sollte am vorderen, linken oder
rechten Schutzgeländer hängen.
4. Handbuchfach
5. Hubgestell
Die Arbeitsbühne wird durch ein Hubgestell
angehoben oder abgesenkt. Dieses
Hubgestell ist ein Scherengestänge mit fünf
Teilen, dass durch zwei einstufige Hubzylinder
angetrieben wird.
6. Scherenschutz
7. Steuermodul
Im Steuermodul befindet sich der
Kraftstoffbehälter, der Hydraulikblock, das
Horn/der Alarm, die Batterien und das
Steuerpult des Fahrwerks.
8. Stromversorgung
Das Aggregat enthält den Motor, den Generator, die Hydraulikpumpen und den Hydraulikbehälter.
9. Fahrwerk
Das Fahrwerk ist ein Gitterrahmen, der alle Bestandteile der Arbeitsbühne trägt.
10. Hilfsstützen (optional)
3
4
2
10
8
1
10
10
2
9
5
7
10
6
