Page 34 Guide de l’opérateur
067449-023 LX31/LX41 électrique et biénergie Entretien
E
NTRETIEN
B L O C A G E D U S Y S T È M E D ’ É L É V A T I O N

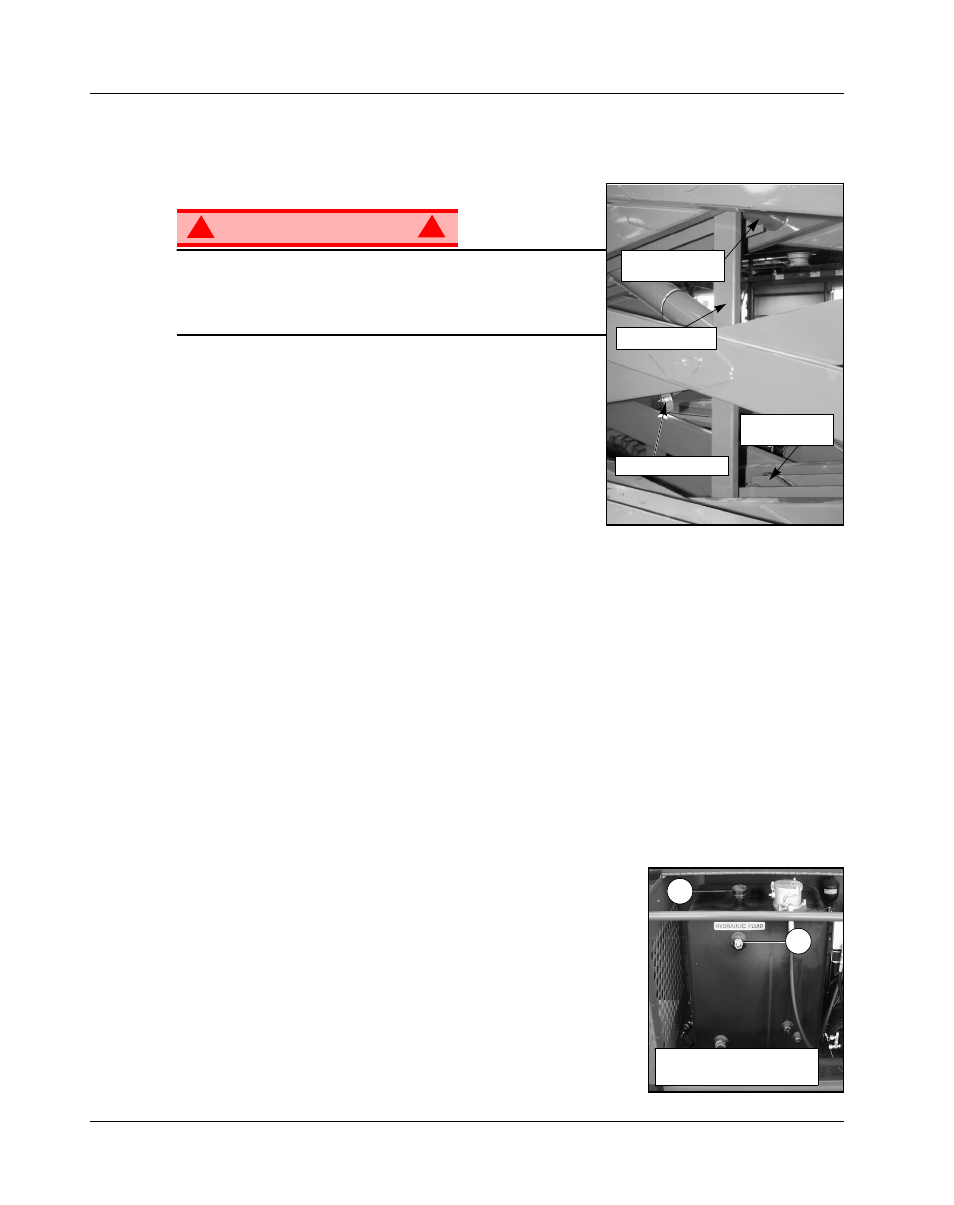

Figure 21 : Blocage du système d’élévation
AVERTISSEMENT ! !
Ne jamais travailler sur le système d’élévation de la plate-forme
élévatrice lorsque celle-ci est en position élevée, sans l’avoir d’abord
bloqué.
NE PAS se tenir à proximité du système d’élévation pendant le
déploiement ou le repli de la barre de blocage.
I NSTALLATION DE LA BARRE DE BLOCAGE
1. Garer la plate-forme élévatrice sur une surface plane et ferme.
2. Vérifier que le bouton d’arrêt d’urgence de la plate-forme est en
position ACTIVÉE.
3. Régler le sélecteur de plate-forme/châssis à la position châssis
(CHASSIS).
4. Démarrer le moteur au moyen des commandes du châssis.
5. Appuyer sur le bouton d’accélérateur. Le bouton restera enfoncé
et le régime moteur augmentera. Au moyen du bouton d’élévation,
élever la plate-forme jusqu’à ce que la barre de blocage du ciseau être mise à la verticale.
6. Du côté gauche de la machine, désengager l’axe de verrouillage de la barre. Tourner la barre de blocage du
ciseau vers la gauche jusqu’à ce qu’elle soit à la verticale, entre les deux pivots centraux du ciseau.
7. Appuyer sur le bouton d’abaissement et faire descendre la plate-forme jusqu’à ce qu’elle soit soutenue par la
barre de blocage.
8. Débrayer le moteur en appuyant sur le bouton d’accélérateur. Le bouton se rétracte et le moteur se met au
ralenti.
R ETRAIT DE LA BARRE DE BLOCAGE
1. Au moyen des commandes du châssis, élever graduellement la plate-forme jusqu’à ce que la barre de
blocage du ciseau passe les deux pivots centraux du ciseau.
2. Tourner la barre de blocage du ciseau vers la droite jusqu’à ce que l’axe de verrouillage s’engage.
3. Appuyer sur le bouton d’abaissement pour abaisser complètement la plate-forme.
4. Vérifier que le bouton d’accélérateur est désengagé et que le sélecteur plate-forme/châssis est en position
plate-forme (PLATFORM).
F L U I D E H Y D R A U L I Q U E
Figure 22 : Réservoir de fluide hydraulique
Le réservoir de fluide hydraulique se trouve dans le module de puissance.
NOTA : Ne jamais faire l’appoint de fluide lorsque la plate-forme est élevée.
1. S’assurer que la plate-forme est complètement abaissée.
2. Vérifier le niveau de liquide au voyant.
3. Retirer le bouchon de remplissage et faire l’appoint avec le fluide
approprié.
Pivot central du
ciseau inférieur
Pivot central du
ciseau supérieur
Barre de blocage
Axe de verrouillage
2
1
1. Voyant de niveau
2. Bouchon de remplissage
