Seite 52 Betriebsanleitung
067449-023 LX31/LX41 Elektrisch und Doppelenergie Umklappen der Schutzgeländer
U
MKLAPPEN DER
S
CHUTZGELÄNDER
Diese Maßnahme ist nur beim Fahren durch Durchgänge zulässig. Schutzgeländer müssen vor Verwendung
der Maschine wieder in die vorgeschriebene Position gebracht werden.

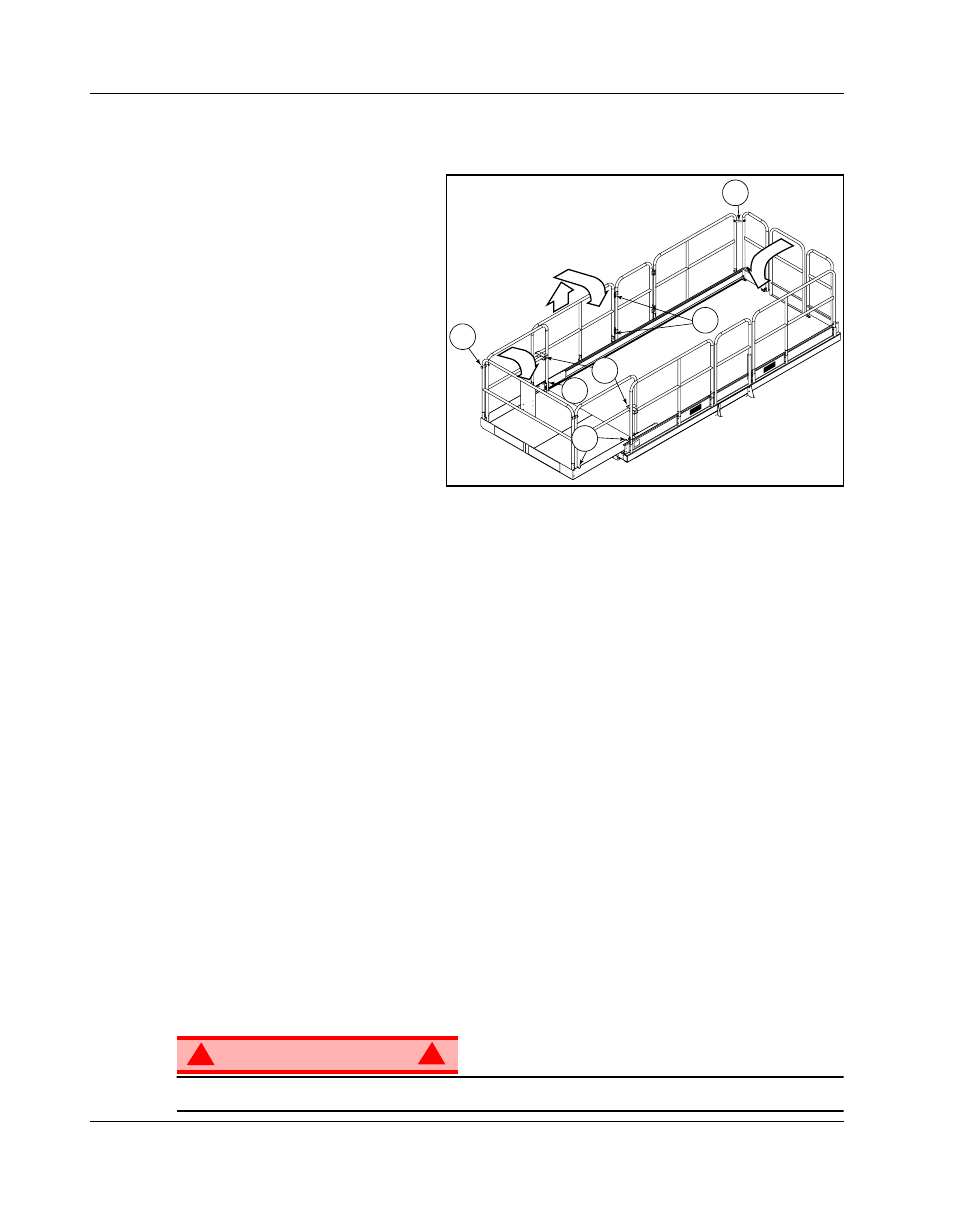

Abbildung 32: Umklappen der Schutzgeländer
U M K L A P P E N
ANMERKUNG: Bewahren Sie bei der
Durchführung der nachstehenden Schritte
sämtliche Befestigungen auf.
1. Steuergerät auf das Deck legen.
2. Am Ausziehdeck beginnen:
• Muttern, Schrauben und
Unterlegscheiben von der oberen
vorderen Ecke des Schutzgeländers
(A) entfernen.
• Muttern, Schrauben und
Unterlegscheiben von der
Mittelstrebe des seitlichen
Schutzgeländers am
Ausziehdeck (B) entfernen.
• Muttern, Schrauben und
Unterlegscheiben, die an den
Oberseiten der Sockel (C)
angebracht sind und mit denen die
seitlichen Schutzgeländer des
Ausziehdecks befestigt sind, entfernen.
• Die seitlichen Schutzgeländer auf dem Ausziehdeck herunterklappen.
• Das hintere Geländer stehen lassen und das Ausziehdeck einfahren.
3. Zum hinteren Teil der Arbeitsbühne gehen:
• Die hintere Tür schließen und verriegeln.
• Muttern, Schrauben, Unterlegscheiben und Eckenklammern von der Oberseite des hinteren
Schutzgeländers entfernen.
• Das hintere Schutzgeländer auf die Arbeitsbühne herunterklappen. Die Tür muss dabei verriegelt sein.
4. Die seitliche Tür entriegeln, so dass die linken seitlichen Schutzgeländer in zwei separaten Teilen
umgeklappt werden können. Auch die Muttern, Schrauben und Unterlegscheiben gegenüber der
Türverriegelung am rechten seitlichen Schutzgeländer entfernen, so dass auch dieses Schutzgeländer in
zwei Teile zerlegt werden kann (E).
5. Die hintere Hälfte der seitlichen Schutzgeländer auf das Deck umklappen:
• Schutzgeländer anheben und umklappen, so dass sie auf den hinteren Schutzgeländern auf
dem Deck liegen.
6. Die vordere Hälfte der seitlichen Schutzgeländer auf das Deck umklappen:
• Schutzgeländer anheben und umklappen, so dass sie auf dem Ausziehdeck liegen. Dabei liegen die
Pfosten des Geländers in den Durchbrüchen der Fußbleche des Ausziehdecks (F).
7. Das vordere Schutzgeländer des Ausziehdecks anheben und umklappen.
A U F R I C H T E N
1. Das vordere Schutzgeländer anheben und herunterdrücken, bis es einrastet, so dass das Schutzgeländer in
seiner vertikalen Stellung gesichert ist.
2. Die seitlichen Schutzgeländer anheben und jedes einzeln herunterdrücken bis es einrastet, so dass sie in
ihrer vertikalen Stellung gesichert sind. Die Löcher ausrichten und Schrauben, Unterlegscheiben und
Muttern anbringen. Fest anziehen.
3. Eines der seitlichen Schutzgeländer des Ausziehdecks anheben; Löcher ausrichten und Schrauben,
Unterlegscheiben und Muttern anbringen. Fest anziehen. Dasselbe gilt für die anderen seitlichen
Schutzgeländer des Ausziehdecks.
4. Das hintere Schutzgeländer anheben und die Eckenklammern, Muttern, Schrauben und Unterlegscheiben
anbringen.
5. Steuerpult am vorderen Schutzgeländer einhängen.
6. Vor Inbetriebnahme der Arbeitsbühne ist nachzuprüfen, ob alle Befestigungselemente eingebaut und
vorschriftsmäßig angezogen sind.
W A R N U N G ! !
Vor Inbetriebnahme der Maschine müssen die Schutzgeländer in der vorgeschriebenen Stellung sicher
befestigt sein.
A
C
B
F
E
D
