Commandes et indicateurs 067449-023 LX31/LX41 électrique et biénergie
Guide de l’opérateur Page 25
C
OMMANDES ET INDICATEURS

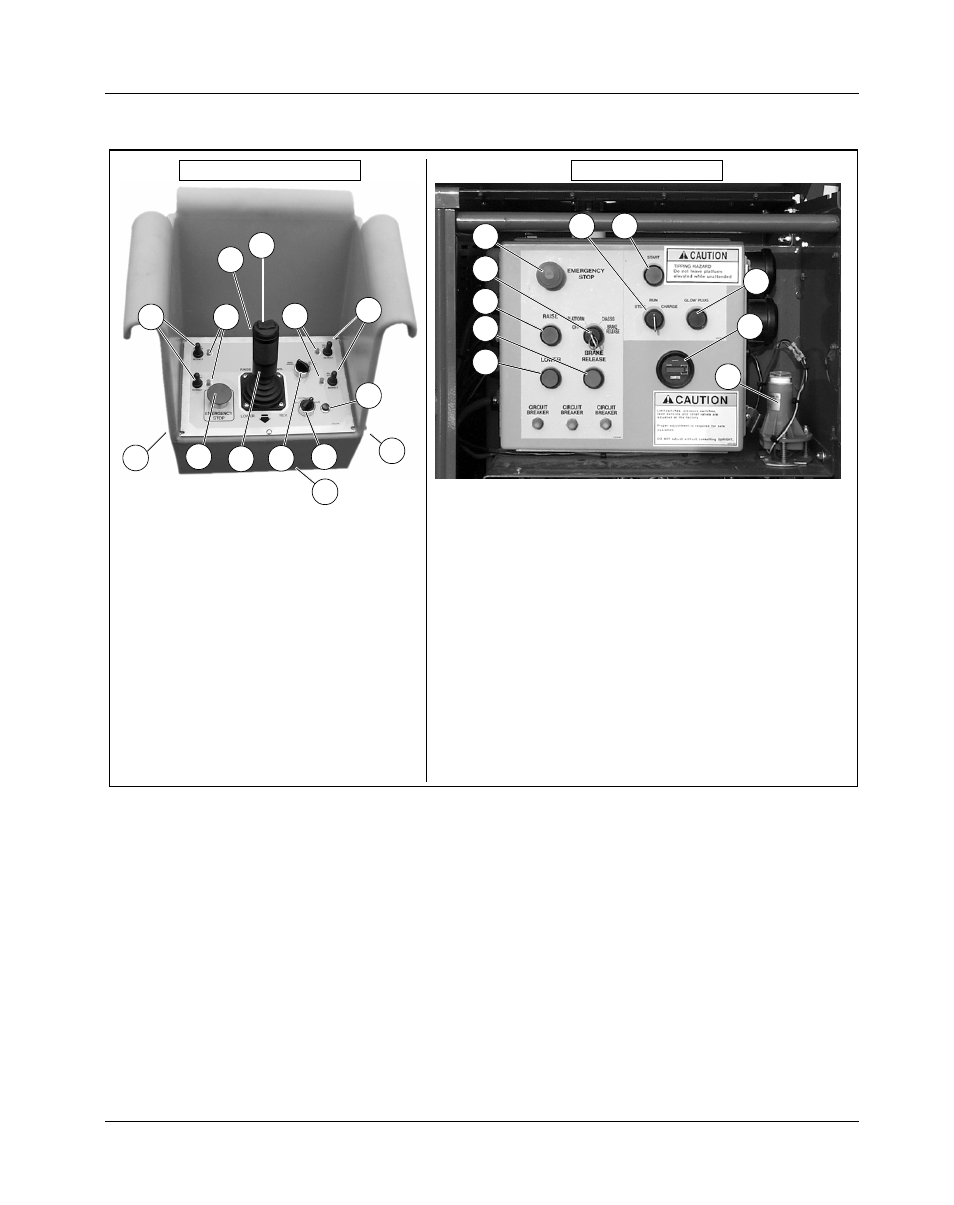

Figure 15 : Commandes et indicateurs
1
6 7
8
2
3
4
5
9
10
4*
2
1
3 7**
9
10
8
Options de stabilisateurs
* Les commutateurs et témoins de stabilisateurs ne
sont installés que sur les machines équipées de
stabilisateurs.
** La sélection de stabilisateur n’est offerte que sur les
machines équipées de stabilisateurs.
5* 5*
4*
1. Commutateur de direction
2. Bouton de verrouillage
3. Manette de commande
4. Commutateurs de stabilisateurs
5. Témoins de stabilisateurs
6. Bouton d’arrêt d’urgence
7. Sélecteur de levage/conduite
8. Sélecteur de vitesse/couple
9. Témoin d’activation de conduite
10. Contacteur à clé
11. Bouton de préchauffage
12. Bouton d’avertisseur
6 11
1. Arrêt d’urgence
2. Sélecteur de plate-forme/châssis
3. Bouton d’élévation
4. Bouton de desserrage de frein
5. Bouton d’abaissement
6. Contacteur à clé
7. Bouton de démarrage
8. Bouton de préchauffage
9. Horomètre
10. Capteur de niveau
Commandes de la plate-forme Commandes du châssis
12
