Page 32 Guide de l’opérateur
067449-023 LX31/LX41 électrique et biénergie Garde-corps rabattables
G
ARDE
-
CORPS RABATTABLES
Cette procédure n’est valable que pour le passage entre des portes. Il faut remettre les garde-corps en position
correcte avant d’utiliser la machine.

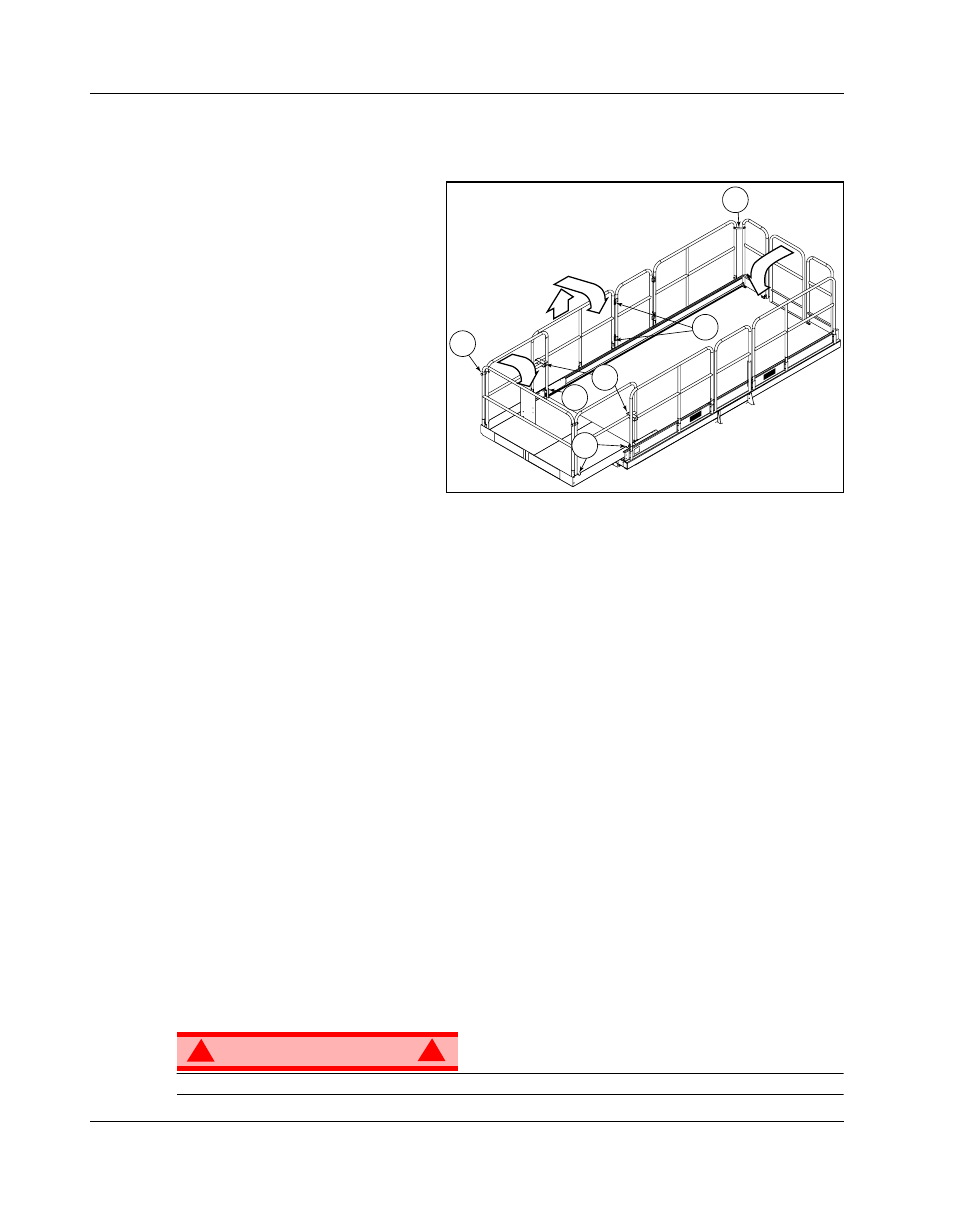

Figure 19 : Garde-corps rabattables
R E P L I D E S
G A R D E - C O R P S
NOTA : Garder toutes les pièces de fixation
lorsque vous effectuez les procédures
suivantes.
1. Placer le boîtier de commande sur la
plate-forme.
2. En commençant par l’extension
coulissante :
• retirer les écrous, boulons et
rondelles des coins supérieurs avant
des garde-corps (A);
• retirer les écrous, boulons et
rondelles du rail intermédiaire latéral
de l’extension coulissante (B);
• retirer les écrous, boulons et
rondelles des douilles de retenue
des garde-corps de l’extension
coulissante sur la plate-forme (C);
• rabattre les garde-corps latéraux sur l’extension coulissante de la plate-forme; et
• laisser le garde-corps d’extrémité relevé et rentrer complètement l’extension coulissante.
3. Passer à l’arrière de la plate-forme :
• fermer et verrouiller le portillon arrière;
• retirer les écrous, boulons, rondelles et cornières du garde-corps arrière; et
• rabattre le garde-corps arrière sur la plate-forme en veillant à garder le portillon verrouillé.
4. Déverrouiller le portillon latéral, de façon à pouvoir rabattre les garde-corps latéraux en deux sections
séparées. Retirer également les écrous, boulons et rondelles du garde-corps droit, à l’opposé du verrouillage
de portillon, afin de pouvoir les séparer également en deux sections (E).
5. Rabattre la moitié arrière des garde-corps latéraux sur la plate-forme :
• soulever les garde-corps latéraux pour les rabattre sur la plate-forme, par-dessus le garde-corps arrière.
6. Rabattre la moitié avant des garde-corps latéraux sur la plate-forme :
• soulever les garde-corps pour les rabattre sur l’extension coulissante, de façon à ce que leurs montants
s’engagent dans les découpes de la plinthe (F) de l’extension.
7. Soulever et rabattre le garde-corps d’extension coulissante avant.
P R O C É D U R E D E M I S E E N P L A C E
1. Relever le garde-corps avant et le pousser vers les bas pour l’assujettir en position verticale.
2. Relever les garde-corps latéraux et les pousser vers les bas pour les assujettir en position verticale, puis
aligner les trous et installer les boulons, rondelles et écrous. Serrer fermement.
3. Relever l’un des garde-corps d’extension coulissante latéraux, aligner les trous et installer les boulons,
rondelles et écrous. Serrer fermement. Répéter l’opération pour l’autre garde-corps latéral de l’extension
coulissante.
4. Relever le garde-corps arrière et installer les cornières, écrous, boulons et rondelles.
5. Suspendre le boîtier de commande au garde-corps avant.
6. Avant d’utiliser la plate-forme élévatrice, vérifier que toute la boulonnerie est bien en place et correctement
serrée.
AVERTISSEMENT ! !
Avant d’utiliser la machine, les garde-corps doivent être fermement assujettis et en position correcte.
A
C
B
F
E
D
