Connexions 02
20
Fr

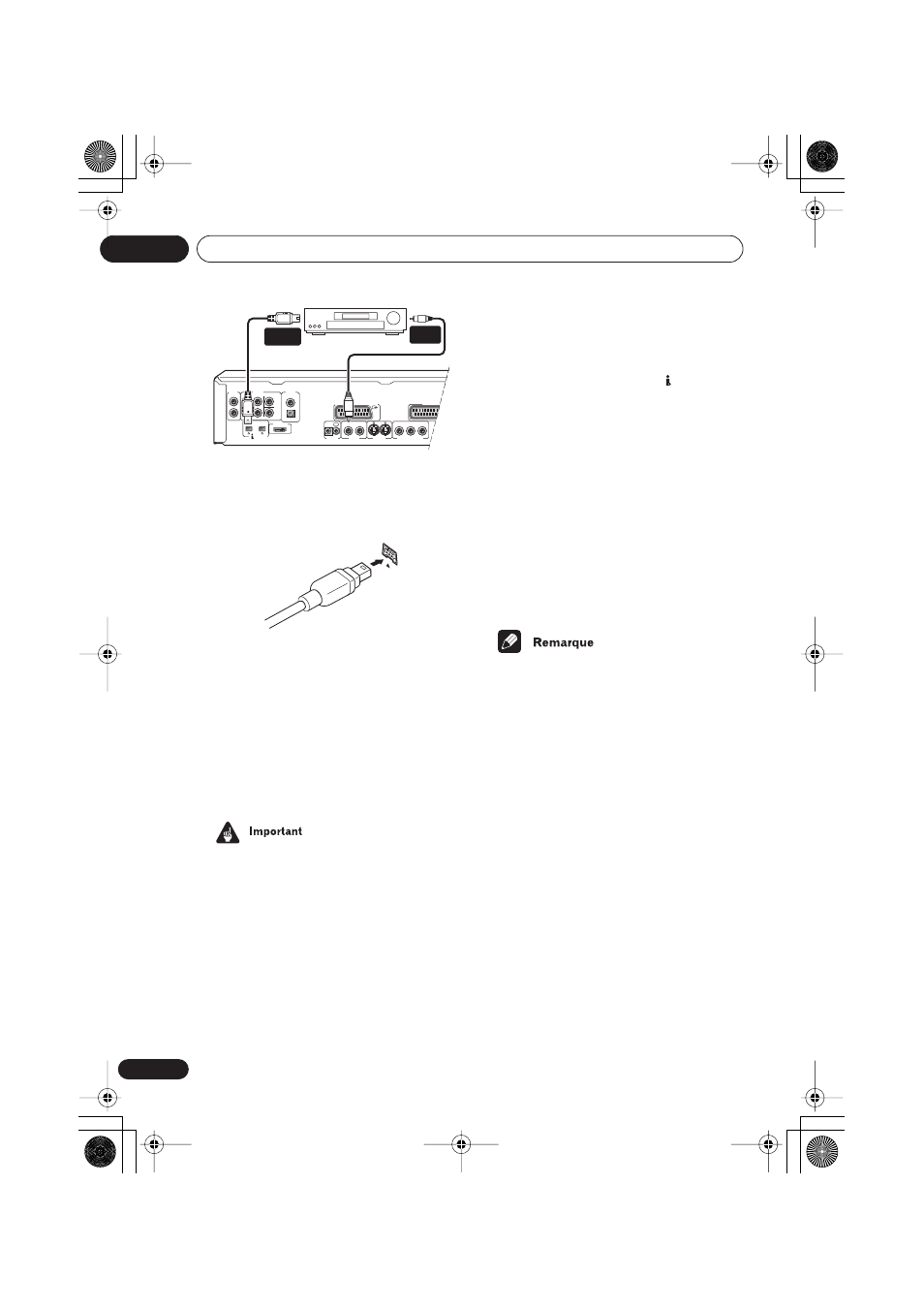

• La flèche sur le corps du connecteur du
câble doit être dirigée vers le bas pour que
l’alignement soit correct sur le
connecteur du lecteur.
2 Raccordez la prise VIDEO OUT de ce
lecteur sur l’entrée vidéo de votre
récepteur AV.
• Les connecteurs i.LINK de ce lecteur ne
fournissent pas les signaux vidéo.
• Le dessin présente une connexion vidéo
standard, mais vous pouvez également
utiliser les connexions S-vidéo ou à
composantes vidéo si elles sont
disponibles.
• Pour pouvoir bénéficier des sons
multicanaux des disques SACD, vous
devez régler le paramètre
SACD Playback
sur Multi-ch Area (voir SACD Playback
(Lecture SACD) à la page 74).
• Pour pouvoir bénéficier des sons
multicanaux des disques DVD-Audio,
assurez-vous que
DVD-Audio Out est
réglé sur 5.1 Channel (voir DVD-Audio Out
(Sortie DVD-Audio) à la page 82).
• Pour pouvoir utiliser la fonction Auto
Select Play (Lecture à sélection
automatique), vous devez d’abord la
configurer en utilisant l’écran de menu
Auto Select Play . Voir Auto Select Play
(Lecture à auto-sélection) à la page 81.
• Lorsque l’indicateur i.LINK ( ) est allumé
sur le panneau avant (voir Panneau avant à
la page 25), aucun son n’est fourni par les
autres prises audio numériques ou
analogiques. Vous pouvez couper la sortie
i.LINK en utilisant le menu
Audio Out
menu (voir Audio Out (Sortie audio) à la
page 80) si vous devez utiliser les sorties
analogiques et/ou numériques optiques/
coaxiales.
• L’indicateur I.LINK du panneau avant
s’allume seulement lorsque l’ampli-tuner
est sous tension et que l’entrée est réglée
à i.LINK. Consultez aussi le mode
d’emploi de l’ampli-tuner.
• Vous pouvez interconnecter plusieurs
composants en faisant appel à la liaison
i.LINK. Voir
Création d’un réseau i.LINK ci-
après.
• Si vous devez utiliser un câble i.LINK
autre que celui qui est fourni, recherchez
un câble S400 à 4 broches, mesurant
moins de 3,5 mètres de long. Des câbles
plus longs sont disponibles, mais leur
fonctionnement n’est pas aussi fiable.
À propos de l’interface i.LINK
(DV-868AVi seulement)
i.LINK est le nom de marque de IEEE1394,
une interface à haute vitesse pour les signaux
audio et vidéo numériques et autres données,
existant sur les ordinateurs personnels,
caméscopes numériques et autres types
d’appareils audiovisuels. Un seul connecteur
i.LINK peut à la fois transmettre et recevoir
des données et un seul câble suffit donc pour
raccorder des composants en vue de
communications bidirectionnelles.
AUDIO OUT (2ch)
AUDIO OUT (5.1ch)
CONTROL
OPTICAL
COAXIAL
IN OUT
R
L L
R
CENTER
SUB WOOFER
SURROUND FRONT
S-VIDEO OUT VIDEO OUT COMPONENT VIDEO OUT
P B P R Y 2 1 2 1
(AUDIO)
S400
DIGITAL AUDIO OUT
HDMI OUT
AV CONNECTOR 1 (RGB)-TV/AV Receiver AV CONNECTOR 2
Récepteur AV
i.Link
connector
Video
input
