Anschlüsse 02
22
Ge

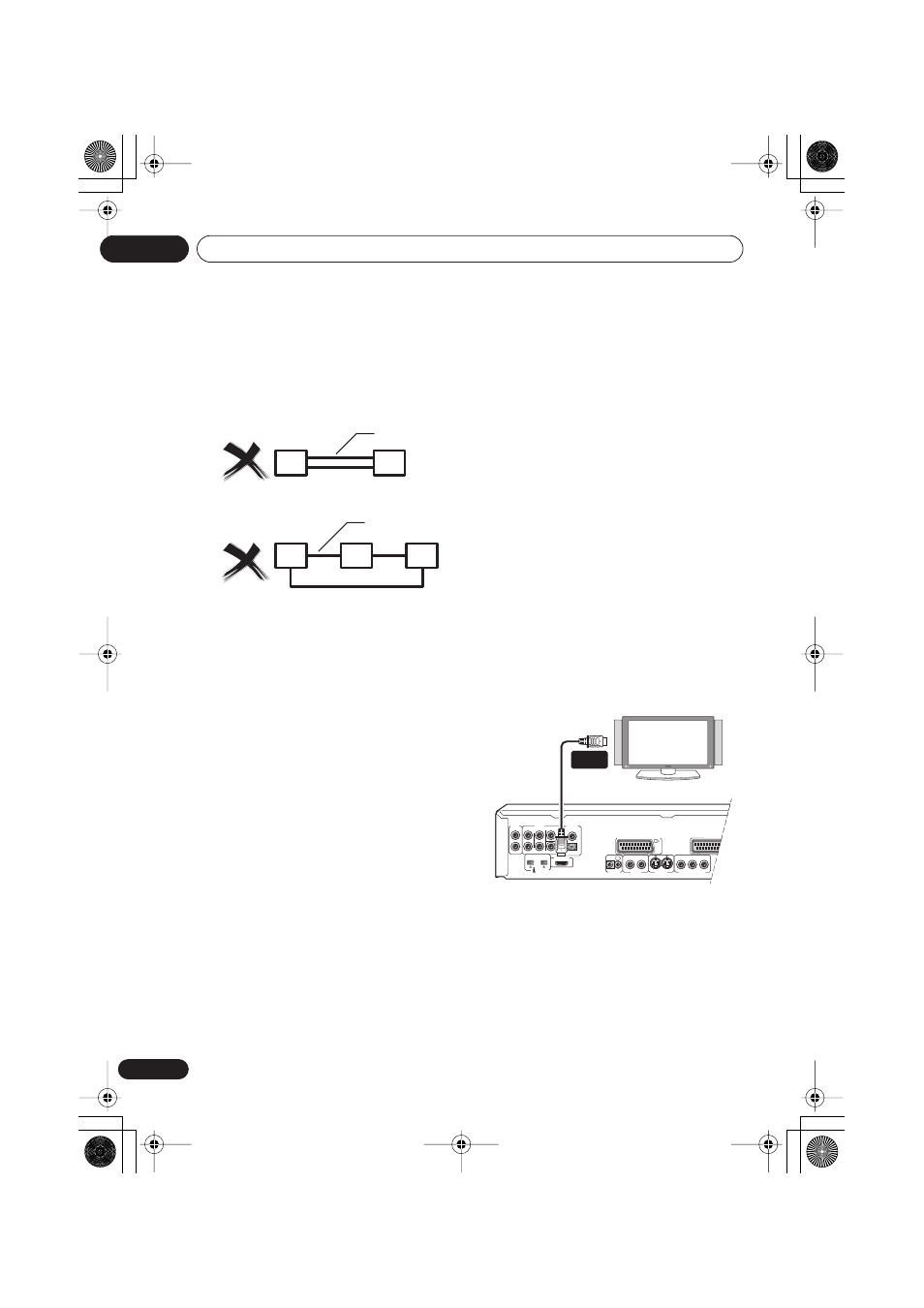

Das System funktioniert nicht, wenn die
einzelnen Geräte in einer Schleife
zusammengeschlossen sind. Wenn eine
Schleife erkannt wird, erscheint die Meldung
LOOP CONNECT im Display-Fenster. Abb. 3
und Abb. 4 zeigen jeweils einen
Schleifenanschluss.
Ein weiterer Gesichtspunkt, der beim
Zusammenschließen von i.LINK-Geräten
berücksichtigt werden muss, ist die
Übertragungsgeschwindigkeit der
Schnittstelle. Gegenwärtig gibt es drei
verschiedene Typen, nämlich S100
(niedrigste Geschwindigkeit), S200 und S400
(höchste Geschwindigkeit). Bei diesem Player
findet der Typ S400 Anwendung. Geräte, die
mit unterschiedlichen
Übertragungsgeschwindigkeiten arbeiten,
können zwar zusammengeschlossen werden,
doch empfiehlt es sich in einem solchen Fall,
Geräte mit einer niedrigen Geschwindigkeit
möglichst an der Peripherie des Netzwerks
anzuordnen (in Abb. 1 und 2 durch
Schraffierung gekennzeichnet). Diese
Maßnahme sorgt dafür, Engpässe innerhalb
des Netzwerks zu vermeiden.
Bei Einsatz innerhalb eines i.LINK-Netzwerks
muss dieser Player eingeschaltet sein, um die
i.LINK-Verbindung aufrecht zu erhalten.
Andere Geräte innerhalb des Netzwerks
erhalten die Verbindung möglicherweise
auch im Standby-Zustand aufrecht (aber
nicht im vollständig ausgeschalteten
Zustand); Einzelheiten hierzu finden Sie in der
Bedienungsanleitung des jeweiligen Gerätes.
Bitte beachten Sie, dass eine kurzzeitige
Tonunterbrechung jedes Mal dann auftreten
kann, wenn ein Gerät innerhalb des i.LINK-
Netzwerks bzw. seine i.LINK-Verbindung ein-
oder ausgeschaltet wird.
Anschluss über HDMI
Wenn Ihr Monitor oder Display mit einer
HDMI- oder DVI-Schnittstelle ausgestattet ist,
können Sie diesen Player über ein im
Fachhandel erhältliches HDMI-Kabel an den
Monitor bzw. das Display anschließen.
Vom HDMI-Ausgang können sowohl
nichtkomprimierte digitale Videosignale als
auch praktisch alle Arten von digitalen
Audiosignalen, mit denen dieser Player
kompatibel ist, ausgegeben werden,
einschließlich der Formate DVD-Video, DVD-
Audio (Einschränkungen hierzu siehe weiter
unten), Video-CD/Super-VCD, CD und MP3.
1 Verbinden Sie den Anschluss HDMI
OUT an diesem Player über ein HDMI-
Kabel mit dem entsprechenden HDMI-
Anschluss an einem HDMI-kompatiblen
Monitor.
Abb. 3
Abb. 4
i.LINK-Kabel
i.LINK-Kabel
AUDIO OUT (2ch)
AUDIO OUT (5.1ch)
CONTROL
OPTICAL
COAXIAL
IN OUT
R
L L
R
CENTER
SUB WOOFER
SURROUND FRONT
S-VIDEO OUT VIDEO OUT COMPONENT VIDEO OUT
P B P R Y 2 1 2 1
(AUDIO)
S400
DIGITAL AUDIO OUT
HDMI OUT
AV CONNECTOR 1 (RGB)-TV/AV Receiver AV CONNECTOR 2
HDMI-kompatibler Monitor
HDMI
connector
