Anschlüsse 02
20
Ge
• Selbst bei Anschluss dieses Players an
ein mit dem i.LINK Audio-Format
kompatibles Gerät kann es vorkommen,
dass die PQLS-/Ratensteuerungs-
Funktion und/oder die i.LINK-
Signalausgabe nicht einwandfrei arbeitet.
• Achten Sie unbedingt darauf, keine
i.LINK-Kabel abzutrennen oder ein über
eine i.LINK-Buchse angeschlossenes
Gerät auszuschalten, während dieser
Player eingeschaltet ist.
• Bei Verwendung des i.LINK-Anschlusses
werden mit Kopierschutz versehene 96
kHz DVD-Video-Discs auf 48 kHz
herunterkonvertiert.

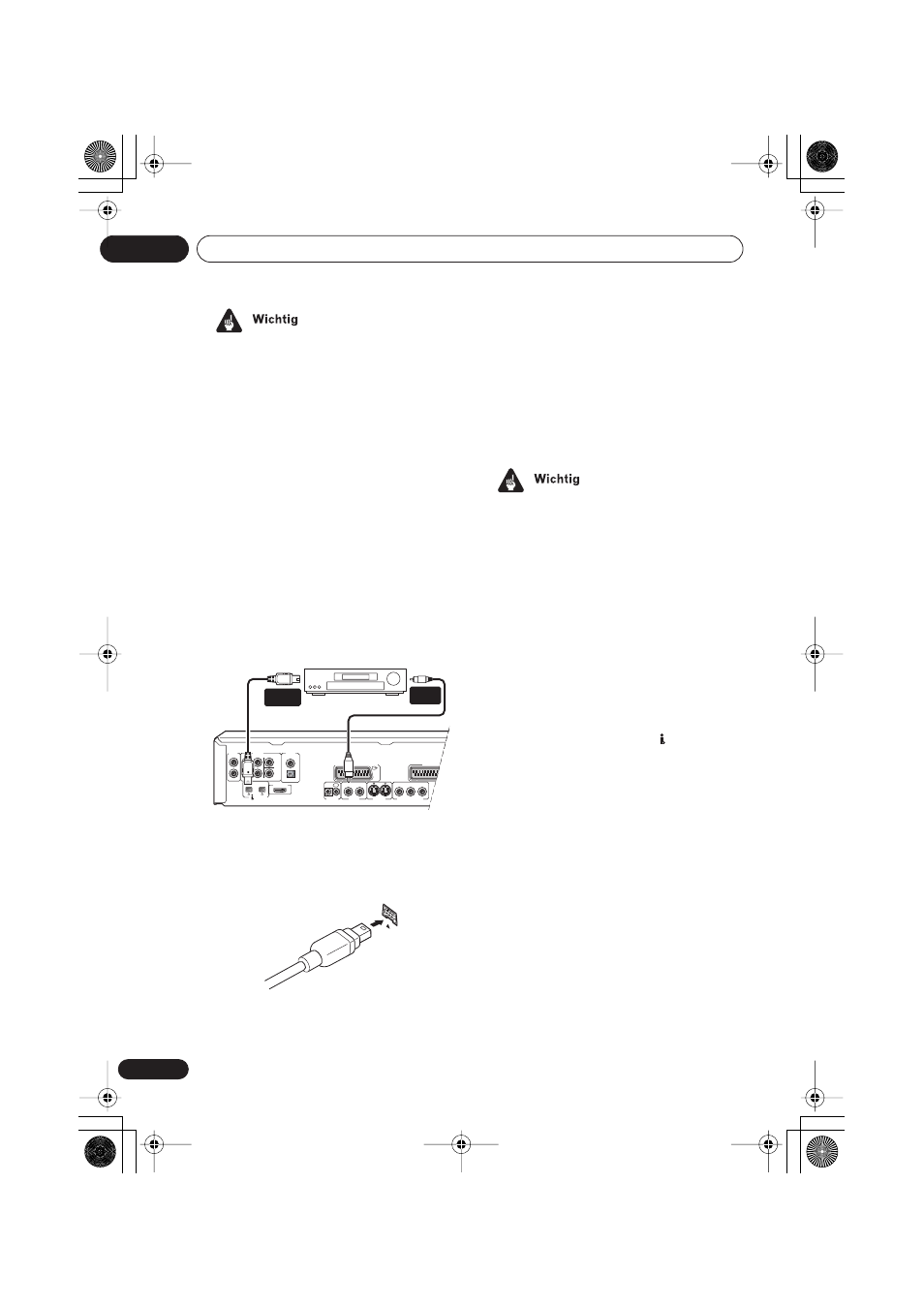

1 Benutzen Sie das mitgelieferte i.LINK-
Kabel, um eine der i.LINK-Buchsen dieses
Players an eine i.LINK-Buchse an Ihrem
AV-Receiver anzuschließen.
• Für korrekte Ausrichtung mit der Buchse
am Player muss die Pfeilmarkierung am
Steckverbinder des Kabels nach unten
weisen.
2 Schließen Sie die VIDEO OUT Buchse
dieses Players an einen FBAS-
Videoeingang an Ihrem AV-Receiver an.
• Von den i.LINK-Buchsen dieses Players
werden keine Videosignale ausgegeben.
• Das obige Diagramm zeigt den
Anschluss am Standard-Videoausgang,
doch wenn Ihr AV-Receiver über die
entsprechenden Buchsen verfügt,
können Sie den Anschluss auch am S-
Videoausgang bzw. am Komponenten-
Videoausgang herstellen.
• Für Wiedergabe des mehrkanaligen Tons
von SACDs müssen Sie SACD Playback
auf Multi-ch Area einstellen (siehe SACD
Playback (SACD Wiedergabe) auf Seite 74).
• Für Wiedergabe des mehrkanaligen Tons
von DVD-Audio-Discs müssen Sie DVD-
Audio Out auf 5.1 Channel (siehe DVD-
Audio Out (DVD-Tonausgabe) auf Seite 83)
einstellen.
• Bevor Sie die Auto Select Play-Funktion
verwenden können, müssen Sie diese im
Menü
Auto Select Play einrichten. Siehe
Auto Select Play (Automatische Wahl der
Eingangsfunktion)
auf Seite 82.
• Wenn die i.LINK-Anzeige ( ) an der
Frontplatte leuchtet (siehe Frontplatte auf
Seite 25), erfolgt keinerlei Tonausgabe
von den anderen digitalen und analogen
Ausgangsbuchsen. Wenn Sie die
analogen und/oder digitalen optischen/
koaxialen Ausgänge verwenden möchten,
können Sie den i.LINK-Ausgang im Menü
Audio Out ausschalten (siehe Audio Out
(Tonausgabe) auf Seite 81).
• Die i.LINK-Anzeige an der Frontplatte
leuchtet nur dann auf, wenn der Receiver
eingeschaltet und die i.LINK-Schnittstelle
als Eingang gewählt ist. Bitte schlagen
Sie hierzu auch in der
Bedienungsanleitung Ihres Receivers
nach.
AUDIO OUT (2ch)
AUDIO OUT (5.1ch)
CONTROL
OPTICAL
COAXIAL
IN OUT
R
L L
R
CENTER
SUB WOOFER
SURROUND FRONT
S-VIDEO OUT VIDEO OUT COMPONENT VIDEO OUT
P B P R Y 2 1 2 1
(AUDIO)
S400
DIGITAL AUDIO OUT
HDMI OUT
AV CONNECTOR 1 (RGB)-TV/AV Receiver AV CONNECTOR 2
AV-Receiver
i.Link
connector
Video
input
