FDG−...−ZR−RF
Festo FDG−...−ZR−RF 0404NH Deutsch
8
S Befestigen Sie Achsbefestigungsbausätze oder Mittenstützen an der
FDG−...−ZR−RF nach folgendem Bild:
Als Befestigungsvorrichtung dienen gegebenenfalls Nutensteine in den
Profilnuten.
Bei Verwendung von FDG−...−ZR−RF in Verbindung mit einer Antriebsachse DGE−...
oder DGP(L)−...:
S Verwenden Sie die Stützabstände der Antriebsachse auch für die FDG−...−ZR−RF.
So vermeiden Sie Verspannungen auf Grund ungleicher Durchbiegungen.
S Drehen Sie die Befestigungsschrauben für die Querbefestigung zunächst nur
leicht fest (siehe Bild 7: Q).
Dadurch lässt sich die FDG−...−ZR−RF im weiteren Einbau noch ausrichten.
Beim Anbau der Befestigungselemente:
S Stellen Sie sicher, dass sich der Achs−
befestigungsbausatz bzw. die Mitten−
stützen außerhalb des Kollisionsbereichs
des Läufers befinden, indem sie den LäuĆ
fer einmal über den gesamten Verfahrweg
verschieben.

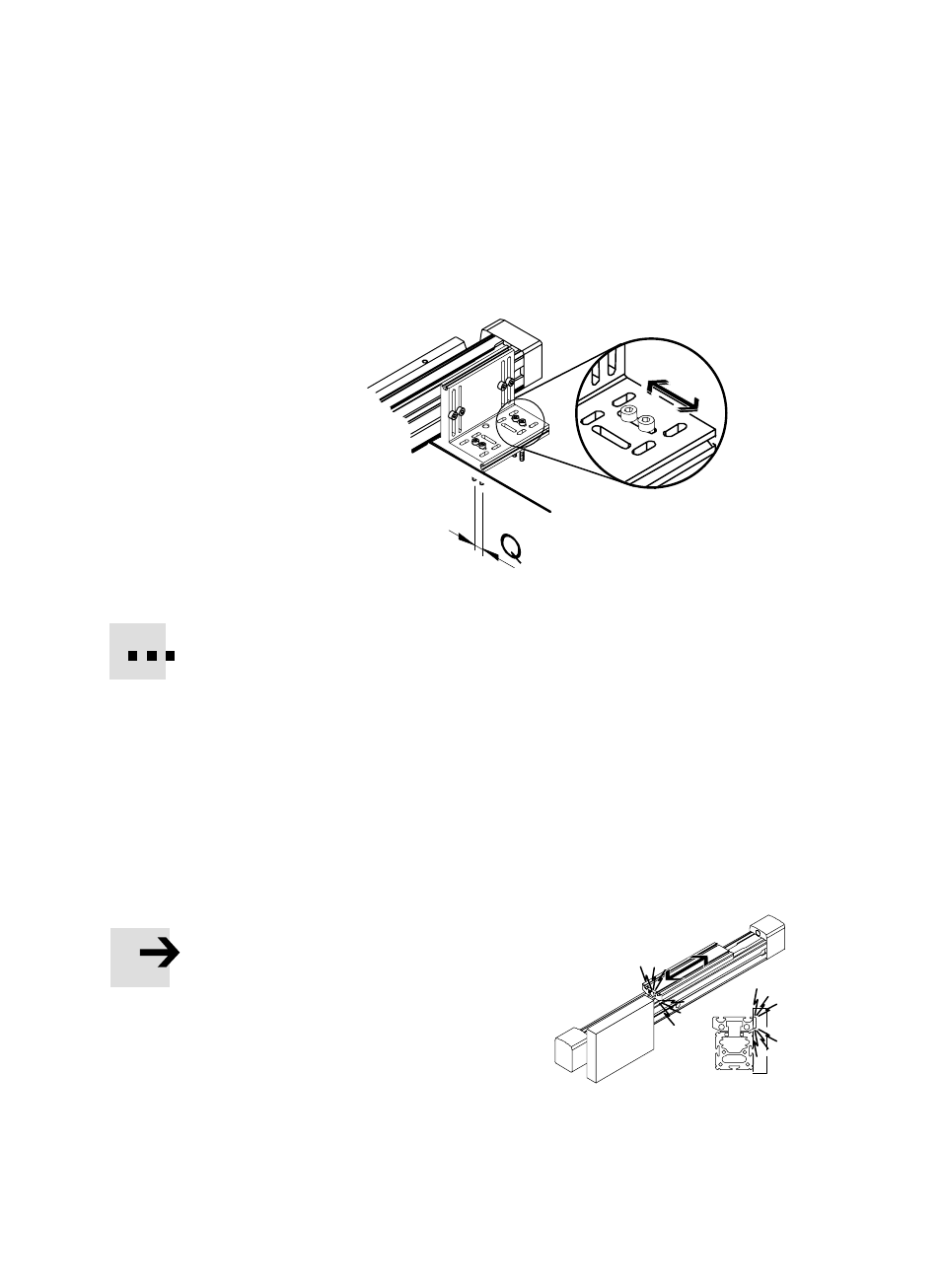

Bild 7: Q = Spiel für Querbefestigung
УУУУУ
УУУУУ
УУУУУ
УУУУУ
Bild 8
