FDG−...−ZR−RF
Festo FDG−...−ZR−RF 0404NH Deutsch
4
2 Funktion
Die Läufer der Führungsachse stützen eine Last beweglich ab.
Bei Verschiebung der Last entlang der Achsrichtung folgt der Läufer sehr
leichtgängig.
Ein verlängerter Läufer erlaubt eine Belastung mit höheren Momenten.

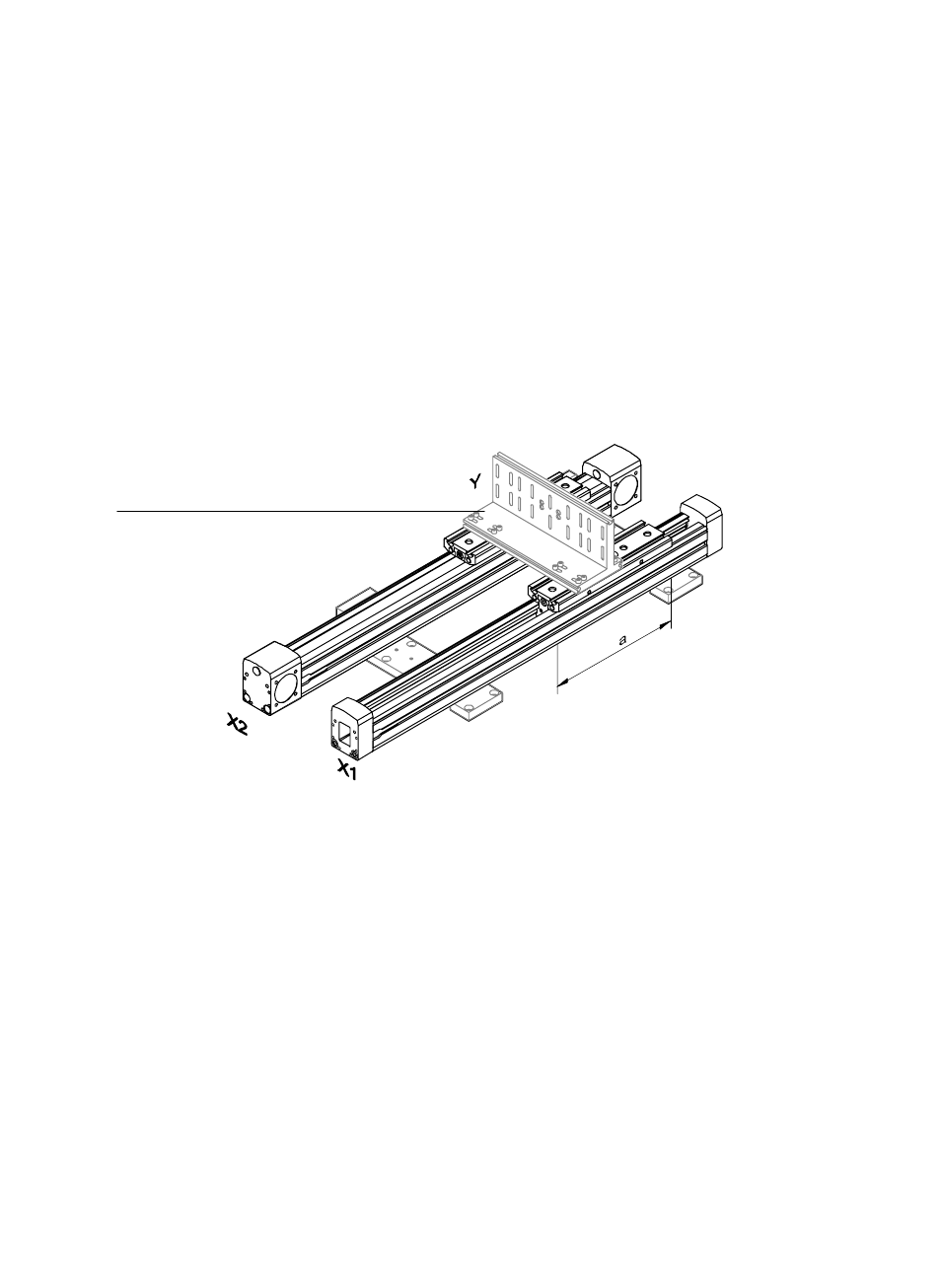

Bild 2: Prinzipdarstellung
8
8
Brücke (Querverbindungsbausatz)
3 Anwendung
Bestimmungsgemäß dient die FDG−...−ZR−RF zum Grundaufbau von Ausleger− oder
Portalsystemen bestehend aus einer antreibenden Linearachse und einer antriebsĆ
losen Führungsachse.
