FDG−...−ZR−RF
Festo FDG−...−ZR−RF 0404NH Español
30
6 Montaje
Parte mecánica
S Asegúrese de que se observa siempre esta condición:
Carrera nominal de FDG−...−ZR−RF
ţ
Carrera nominal
del eje de accionamiento
Ejemplo (placas de tipo): FDG−40−800−ZR−RF
ţ
DGE−40−800−ZR−RF
Sólo de esta forma el sistema multiejes funcionará sin colisiones en las
posiciones finales.
S Observe que la carrera nominal puede definirse de forma diferente según el
eje y el fabricante:

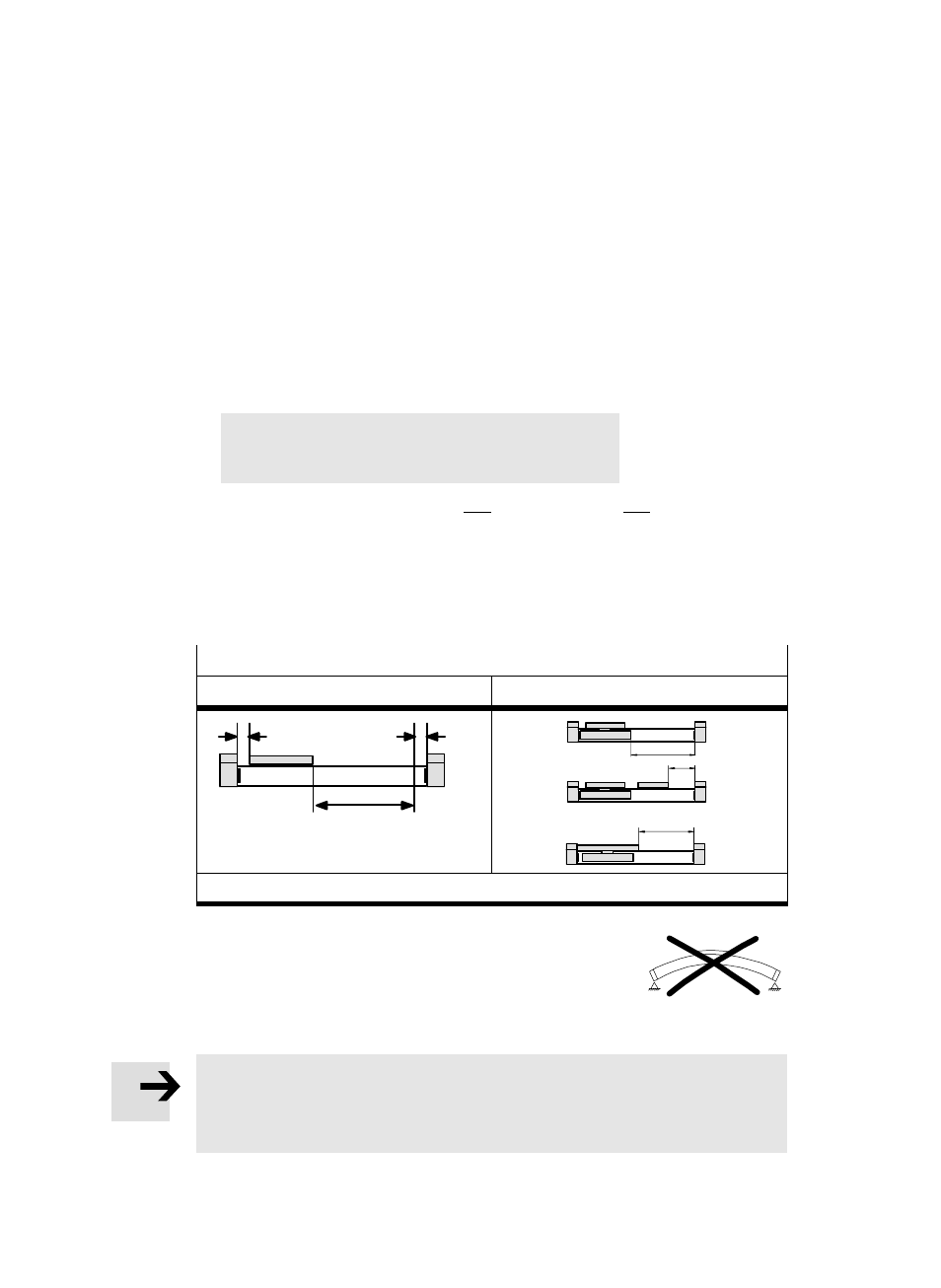

Definición de la carrera nominal
con FDG−...−ZR−RF y DGE−...−ZR−RF: con otros ejes/fabricantes:
r r
h
h
h
h
h: Carrera nominal r: Carrera de reserva
S Instale el FDG−...−ZR−RF sin tensiones ni
flexiones (regularidad de la superficie de
montaje: 0,2Ămm/30 cm).
Aquí pueden utilizarse kits de fijación de los
ejes, soportes centrales y fijaciones por pies.
Por favor, observar
Observe que en caso de cargas elevadas, el eje no debe fijarse solamente por
las culatas.
Cargas de tracción excesivas pueden arrancar los tornillos de la culata.
Fig. 5
