FDG−...−ZR−RF
Festo FDG−...−ZR−RF 0404NH Italiano
54
6 Montaggio
Parte meccanica
S Occorre verificare che venga rispettata la seguente condizione:
Corsa nominale FDG−...−ZR−RF
ţ
Corsa nominale
asse motore
Esempio (targhette di identificazione): FDG−40−800−ZR−RF
ţ
DGE−40−800−ZR−RF
Solo in tal modo il sistema multiassiale funziona pericolo di collisioni nelle
posizioni terminali.
S Tenere conto che la corsa nominale possa essere definita diversamente a
seconda dell’asse e del produttore.

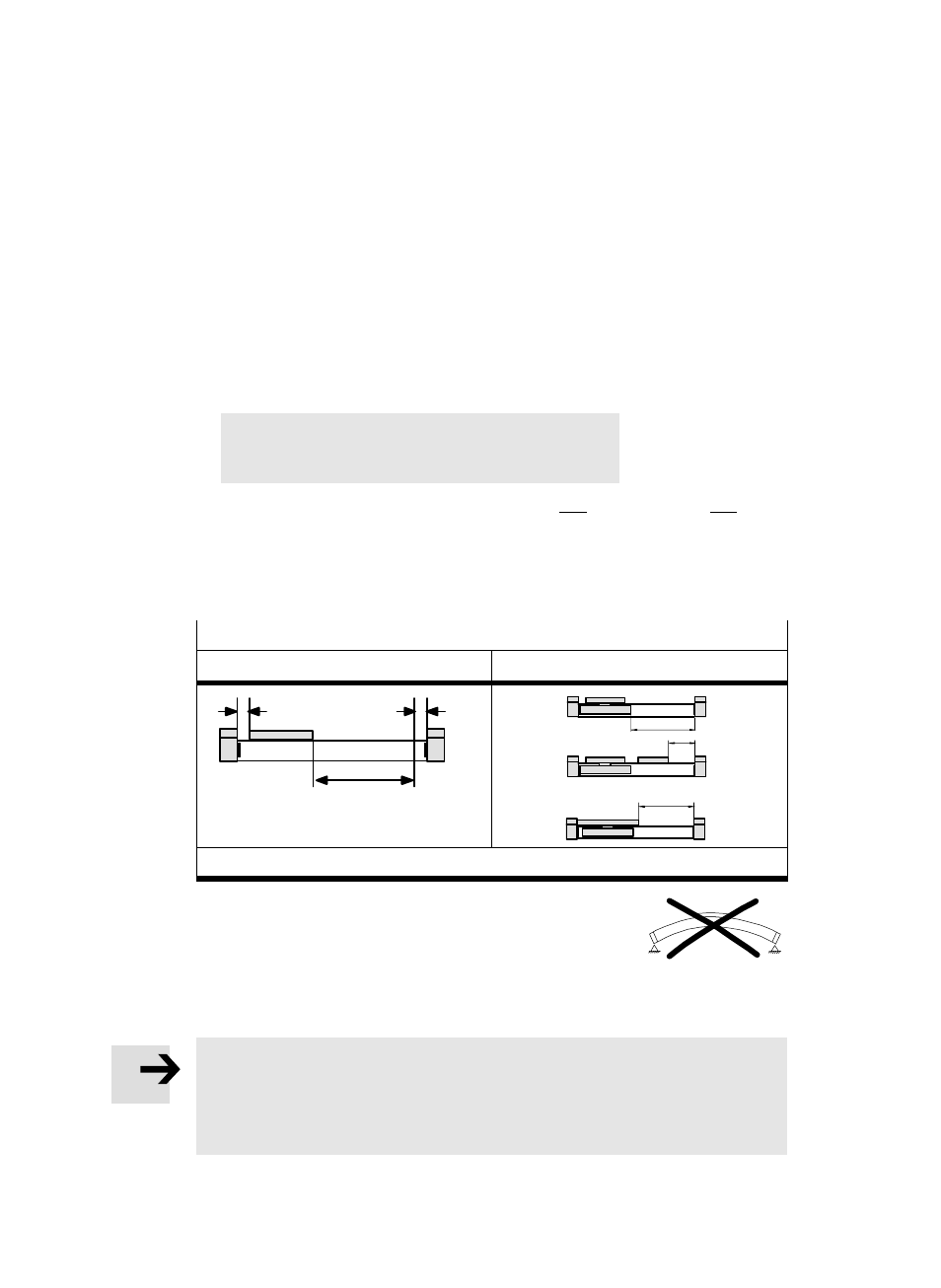

Definizione della corsa nominale
per FDG−...−ZR−RF e DGE−...−ZR−RF: per altri assi/produttori:
r r
h
h
h
h
h: Corsa nominale r: Extracorsa
S Posizionare l’asse FDG−...−ZR−RF senza
sollecitazioni meccaniche e flessioni
(planarità: 0,2 mm/30 cm).
Per il livellamento dell’asse utilizzare kit di
fissaggio per assi, supporti intermedi e
fissaggi a piedini.
Nota
Nel caso in cui siano previste sollecitazioni elevate, l’attuatore non deve essere
fissato solamente dal lato delle testate posteriori.
La presenza di sollecitazioni di trazione troppo elevate può determinare la
rottura delle viti di fissaggio della testata.
Fig. 5
