FDG−...−ZR−RF
Festo FDG−...−ZR−RF 0404NH Svenska
68

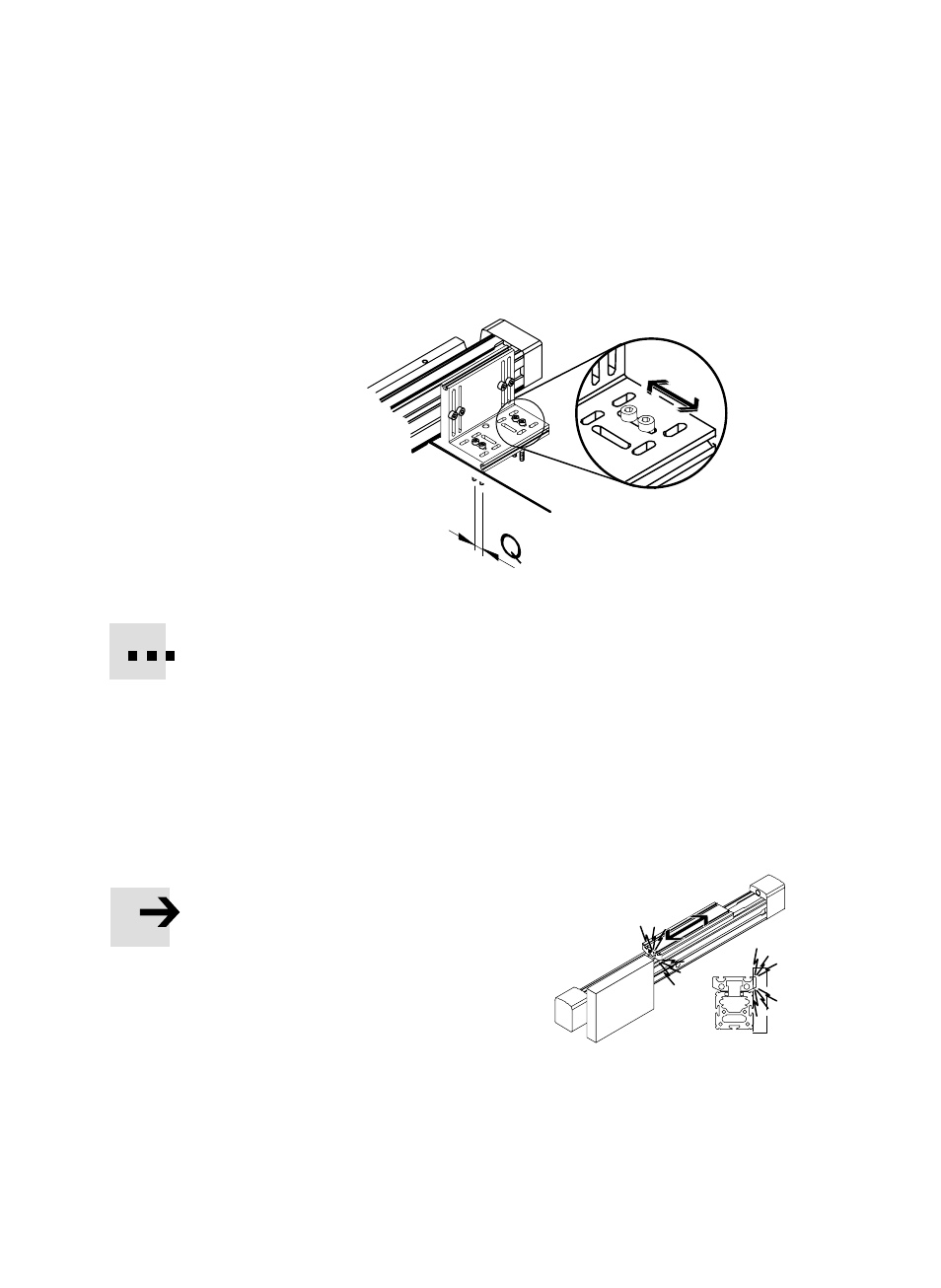

S Fäst byggsatsen för axelinfästning eller mittstöd på FDG−...−ZR−RF enligt
följande bild:
Spårmuttrar kan om nödvändigt tjäna som fästanordningar i profilspåren.
Vid användning av FDG−...−ZR−RF tillsammans med drivaxel DGE−... eller DGP(L)−...:
S Använd drivaxelns stödavstånd även för FDG−...−ZR−RF.
På så sätt undviker du förspänning på grund av ojämn nedböjning.
S Skruva bara in fästskruvarna för radiell justering löst till en början
(se Bild 7: Q).
På så sätt kan FDG−...−ZR−RF lätt justeras under vidare montering.
Vid montering av fästelementen:
S Se till att
byggsatsen för axelinfästning resp.
mittstöden befinner sig utanför
åkvagnens kollisionsområde genom att
skjuta åkvagnen en gång över hela
rörelsesträckan.
Bild 7: Q = Spel för diagonal montering
УУУУУ
УУУУУ
УУУУУ
УУУУУ
Bild 8
