Si el FDG−...−ZR−RF se utiliza junto con un accionamiento del tipo DGE−... o
DGP(L)−...:
1. Asegurarse de que las superficies de
deslizamiento de ambos ejes quedan a la
misma altura en toda la carrera de posiĆ
cionado.
2. Posicionar el FDG−...−ZR−RF exactamente
paralelo al eje de accionamiento.
3. Coloque el puente (ver Fig. 2) y la carga
de trabajo en las correderas del FDG−...−
ZR−RF y el eje de accionamiento como
sigue:
ć El par de vuelco resultando de la
fuerza F paralela al eje del cilindro y de
la distancia d (brazo de palanca) debe
ser reducida.
La fuerza F incluye la fuerza debida la
inercia F = m
⋅ a, la fuerza debida al
peso y las posibles fuerzas externas.
ć Sólo son efectivas las cargas dentro
del marco de trabajo de los valores
permitidos (ver Especificaciones técnicas").
4. Empujar el puente a lo largo de toda la carrera desde una posición final
aĂlaĂotra.
El eje de guía se posicionará con ello libre de tensión respecto al eje de
accionamiento.
5. Apriete los tornillos de fijación (ver Fig. 7: Q) del eje de guía.
Verifique si se necesitan amortiguadores o topes externos.
Detectando las posiciones de la corredera:
S Utilice detectores inductivos junto con levas de material ferrítico.
S Complete el montaje de los detectores según las instrucciones de funcionaĆ
miento para los detectores y para los ejes de accionamiento.
Puede proteger las ranuras de detectores no utilizadas de la suciedad con
raíles de tapa como se describe en el capítulo Accesorios".

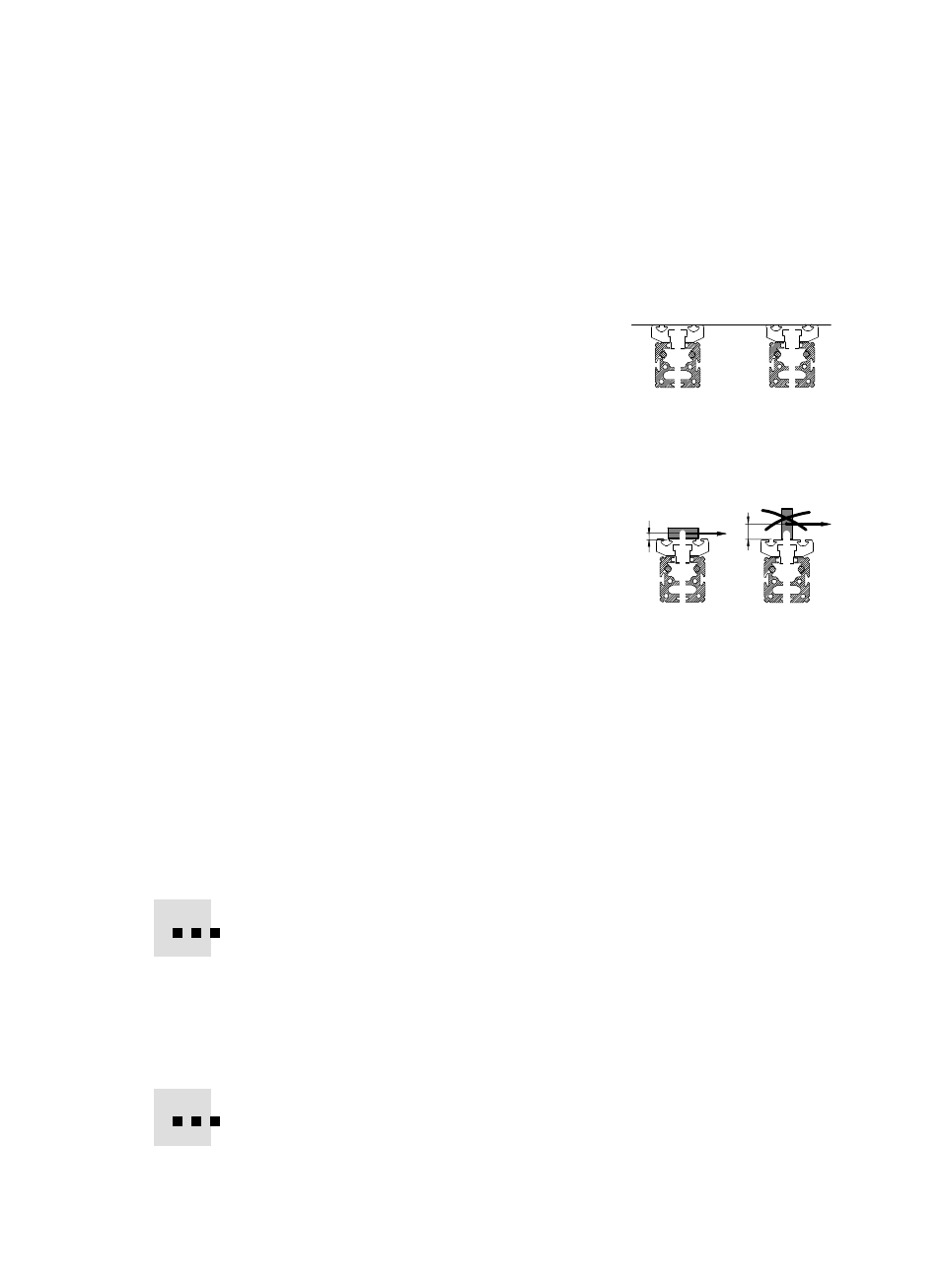

Fig. 9
Fig. 10
F
F
d
d
