FDG−...−ZR−RF
Festo FDG−...−ZR−RF 0404NH Italiano
56
S Per il montaggio dei kit di fissaggio o dei supporti intermedi sull’FDG−...−ZR−RF
fare riferimento al disegno seguente.
Per il fissaggio si possono montare anche i tasselli scorrevoli nelle scanalature
profilate.
Utilizzo dell’FDG−...−ZR−RF accoppiato a un asse motore DGE−... o DGP(L)−...:
S Montare i supporti dell’asse motore con lo stesso interasse scelto per
l’FDG−...−ZR−RF.
In questo modo si esclude la possibilità di sollecitazioni meccaniche dovute
alla presenza di flessioni disuguali.
S Fissare le viti per il fissaggio trasversale in un primo tempo senza stringerle a
fondo (v. Fig. 7: Q).
In questo modo è possibile equilibrare l’FDG−...−ZR−RF in un momento
successivo.
Montaggio degli elementi di fissaggio:
S Accertarsi che il kit di fissaggio o i supĆ
porti intermedi debbano trovarsi al di
fuori dell’area di collisione del cursore
spostando il cursore una volta via l’intera
corsa di traslazione.

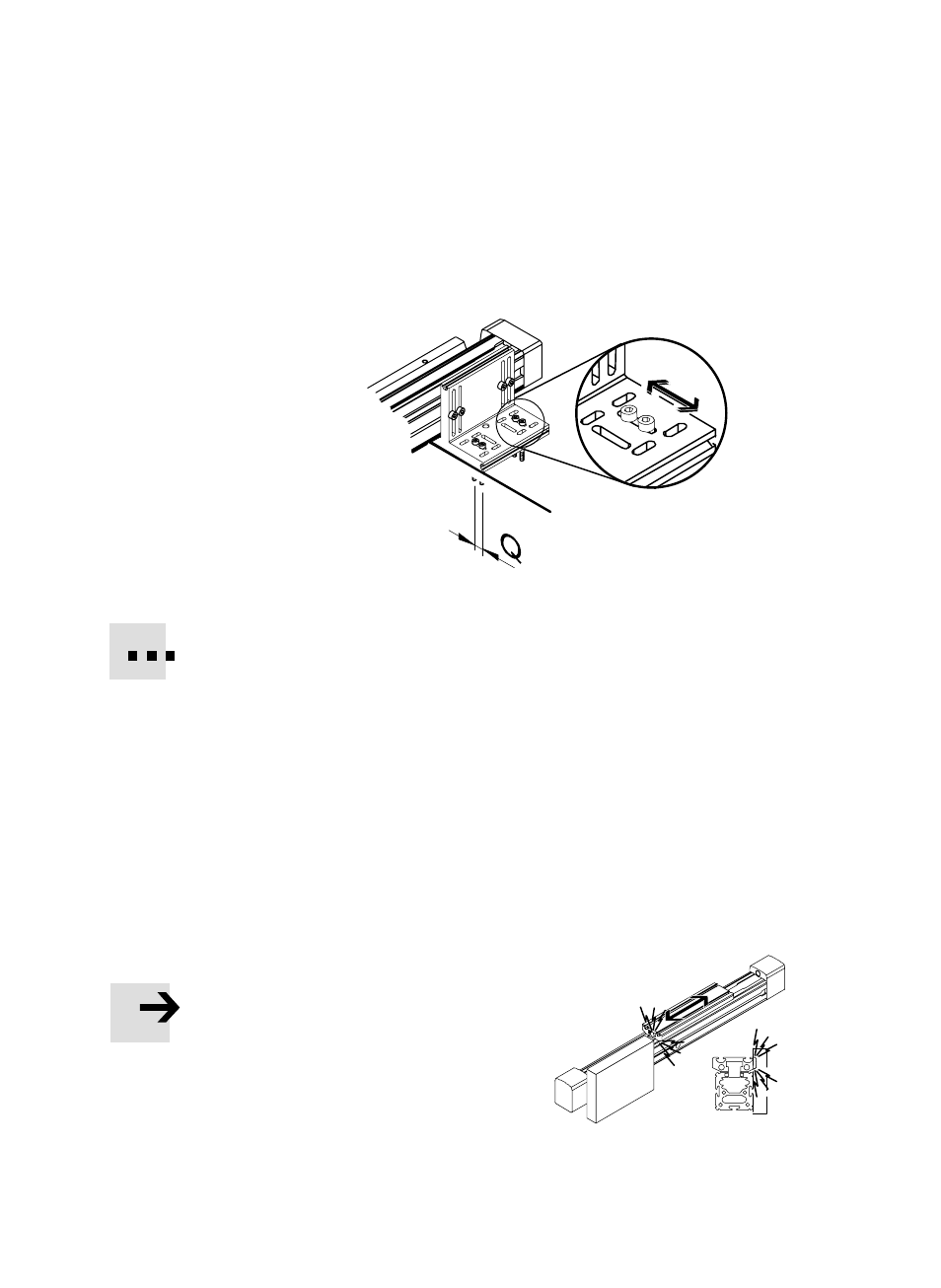

Fig. 7: Q = Gioco per fissaggio trasversale
УУУУУ
УУУУУ
УУУУУ
УУУУУ
Fig. 8
