Bei Artikeln mit großen Hublängen:
S Verwenden Sie die Mittenstütze Typ MUP−... .
Bild 6 zeigt die Stützabstände, die jeweils erforderlich sind.
L [mm]
F[kg]
1600 2800 3200 3600 4000 2000 2400
0
10
20
30
40
50
60
70
80
90
100
FDG−63−ZR−RF
L [mm]
F[kg]
1200 1500 1800 2100 2400 2700 3000
0
2,5
5
7,5
10
12,5
15
17,5
20
22,5
25
FDG−40−ZR−RF
L [mm]
F[kg]
1200 1500 1800 2100 2400 2700
0
1
2
3
4
5
6
7
8
9
10
3000
FDG−25−ZR−RF
F
Einbaulage x
F
Einbaulage y x

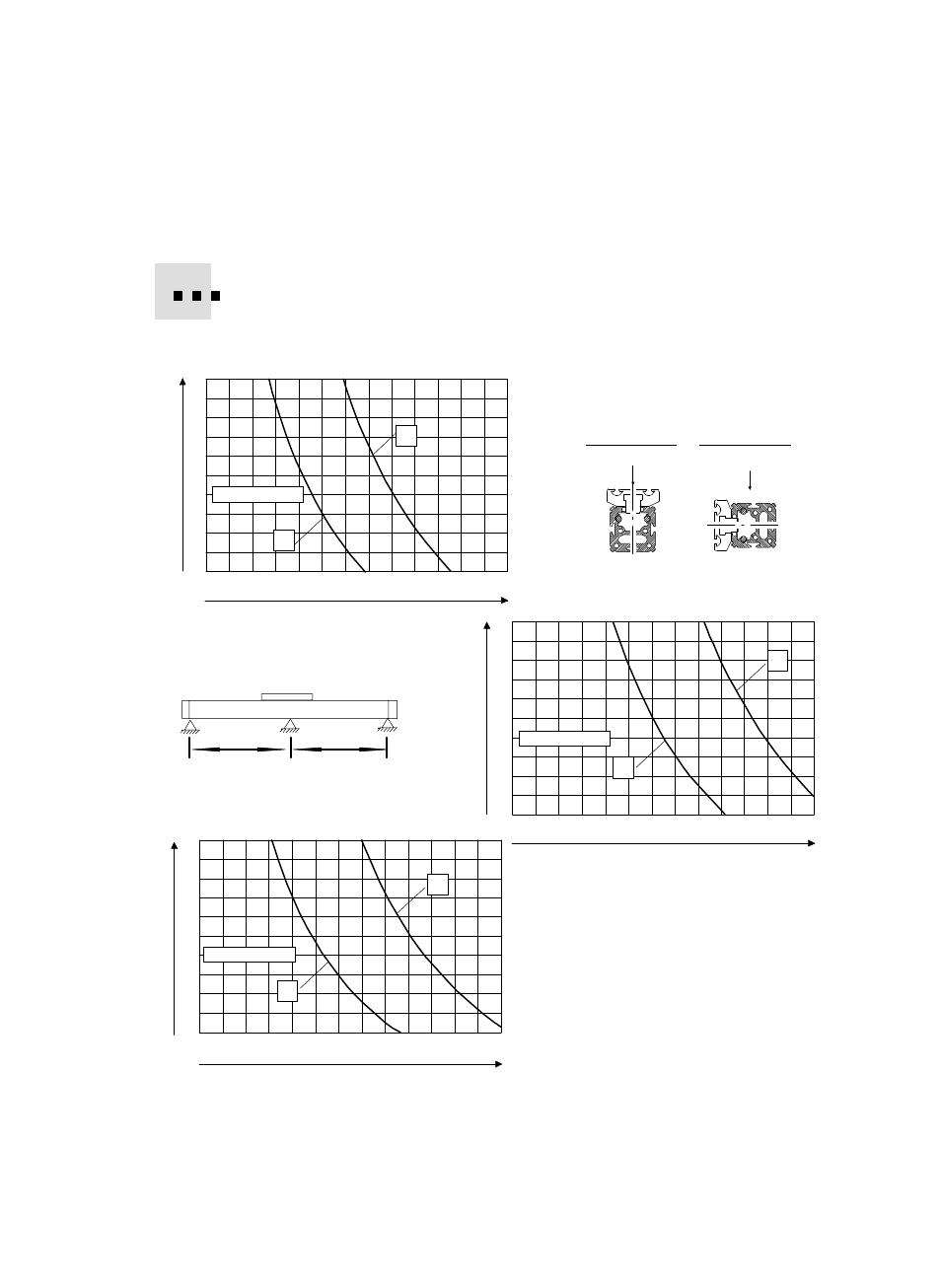

Bild 6:
Notwendige Stützabstände L für
FDG−...−ZR−RF in Abhängigkeit von
Einbaulage, Nenngröße und Nutzlast F
y
x
y
x
y
L L
