FDG−...−ZR−RF
Festo FDG−...−ZR−RF 0404NH Français
40
2 Fonction
Les chariots de l’axe de guidage servent à soutenir une charge en se déplaçant.
Le déplacement de la charge le long de l’axe se traduit par un mouvement très
fluide et sans à−coups du chariot.
L’utilisation d’un chariot allongé permet d’exercer des couples plus élevés.

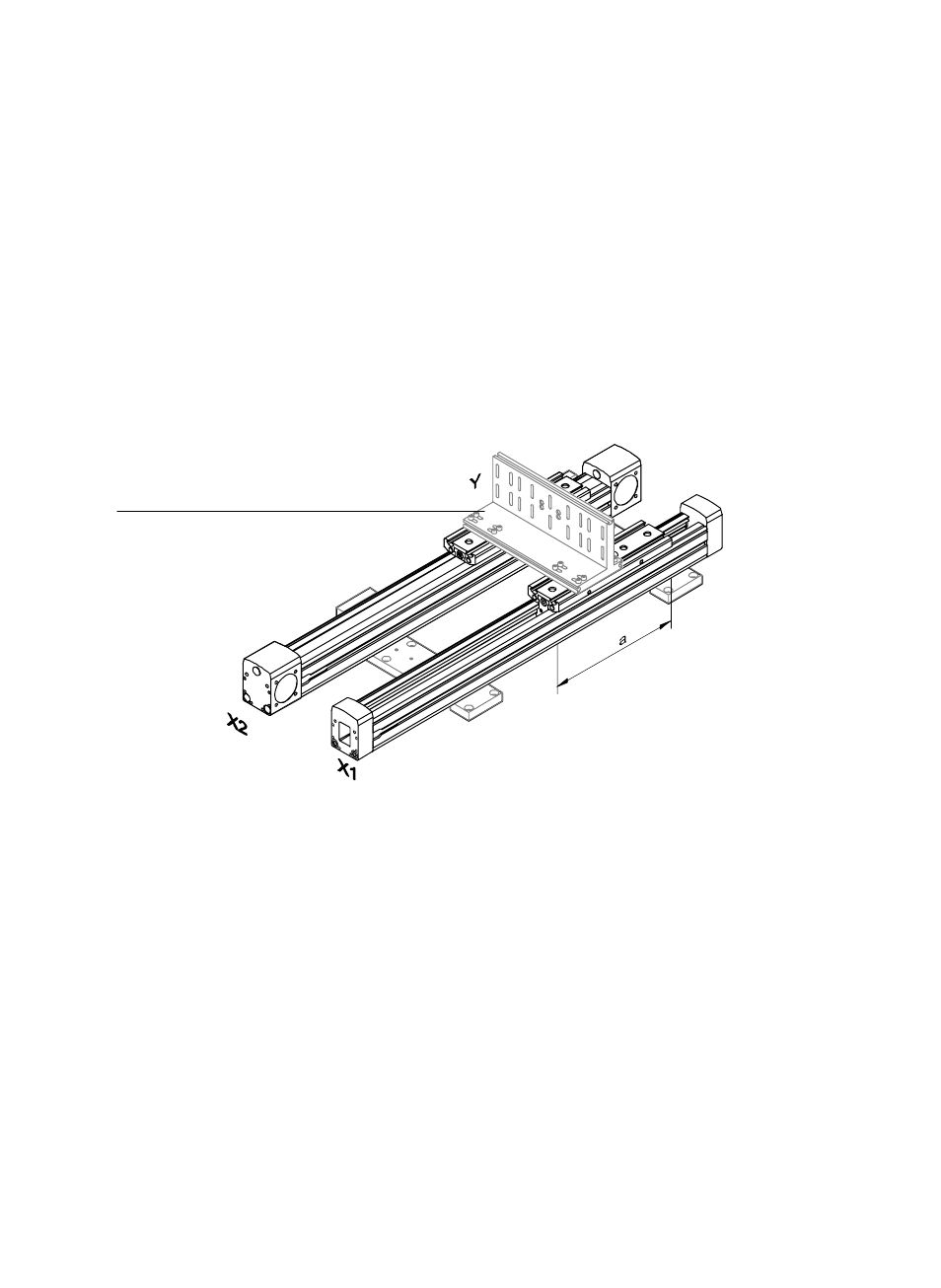

Fig. 2: Schéma de principe
8
8
Pont (kit de montage pour liaison transversale)
3 Utilisation
Conformément à l’usage prévu, le FDG−...−ZR−RF sert à la construction de potences
et de portiques constitués d’un axe linéaire entraîné et d’un axe de guidage sans
entraînement.
