Vid användning av FDG−...−ZR−RF tillsammans med drivaxel DGE−... eller DGP(L)−...:
1. Se till att båda axlarnas åkvagnsrytorna
ligger på samma höjd inom hela
slagområdet.
2. Placera FDG−...−ZR−RF exakt parallellt med
drivaxeln.
3. Montera tandemplattan (se Bild 2) och
arbetslasten på åkvagnarna på
FDG−...−ZR−RF och drivaxeln på följande
sätt:
ć Tippmomentet av kraft F parallellt med
cylinderaxeln och avståndet d förblir
lågt. Därvid innefattar kraft F även
tröghetskraft F = m
⋅ a, viktens kraft
och eventuella externa krafter.
ć Belastningar överskrider inte tillåtna
värden (se Tekniska data).
4. Skjut tandemplattan över hela slaglängden från ett ändläge till det andra.
Då positioneras slavstyrningen utan förspänning i förhållande till drivaxeln.
5. Dra åt fästskruvarna (se Bild 7: Q) på slavstyrningen.
Kontrollera om det krävs ytterligare externa stötdämpare eller anslag.
För att avläsa åkvagnspositionerna:
S Använd sensorer med induktiv kopplingsprincip i kombination med ferritisk
givarkam.
S Fullfölj monteringen av givarna enligt bruksanvisningen för givare och drivaxel.
Oanvända givarspår skyddar du bäst med hjälp av täcklister enligt kapitlet
Tillbehör.

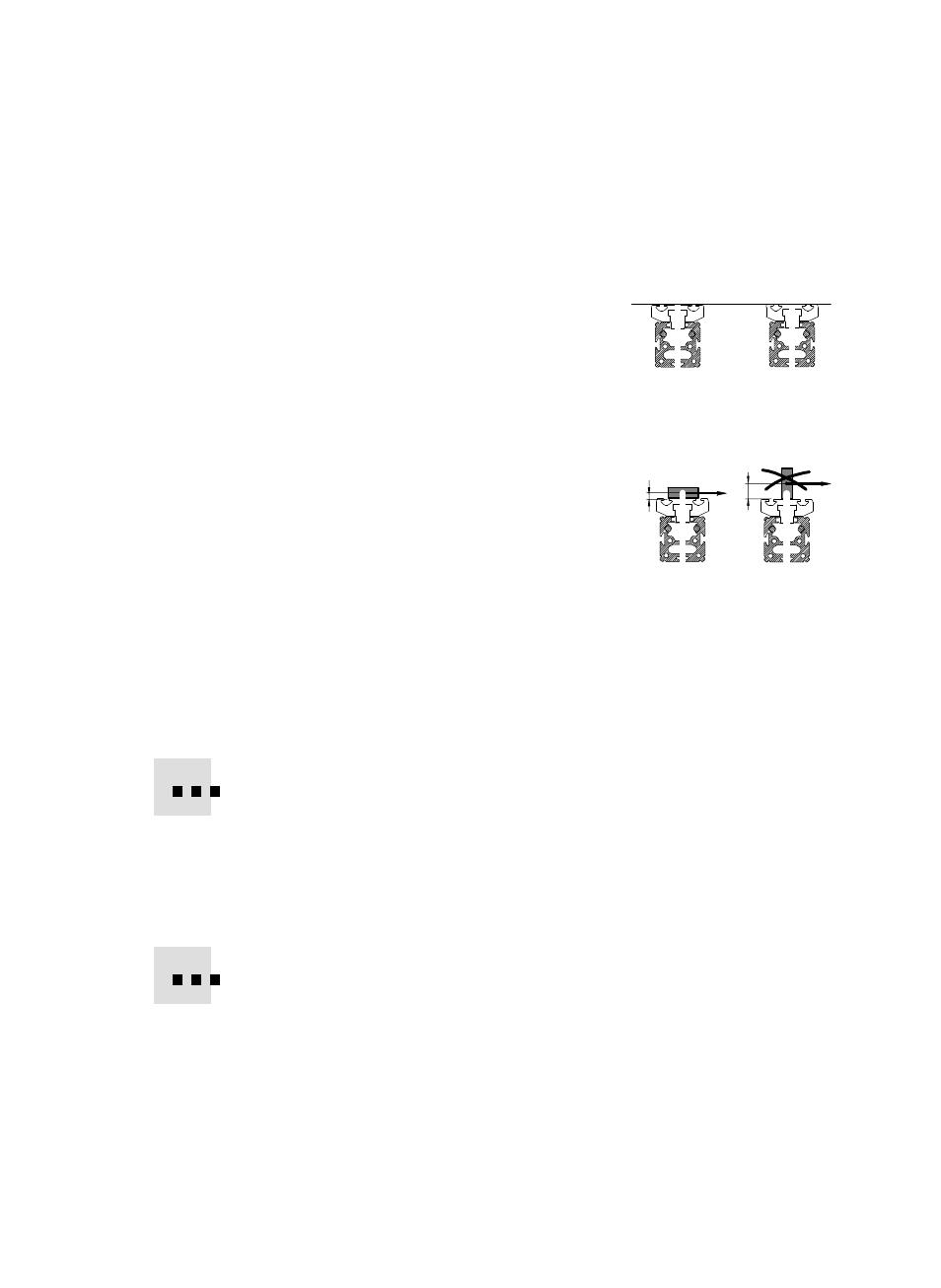

Bild 9
Bild 10
F
F
d
d
