FDG−...−ZR−RF
Festo FDG−...−ZR−RF 0404NH Español
32
S Fijar los kits de fijación del eje o soportes centrales en el FDG−...−ZR−RF como se
muestra en la figura siguiente.
Si es necesario, unas tuercas deslizantes en las ranuras del perfil pueden servir
como elementos de sujeción.
Si el FDG−...−ZR−RF se utiliza junto con un accionamiento del tipo DGE−... o
DGP(L)−...:
S Utilice las distancias entre los soportes centrales del eje de accionaĆ
miento también para el FDG−...−ZR−RF.
De esta forma evitará tensiones debidas a esfuerzos irregulares.

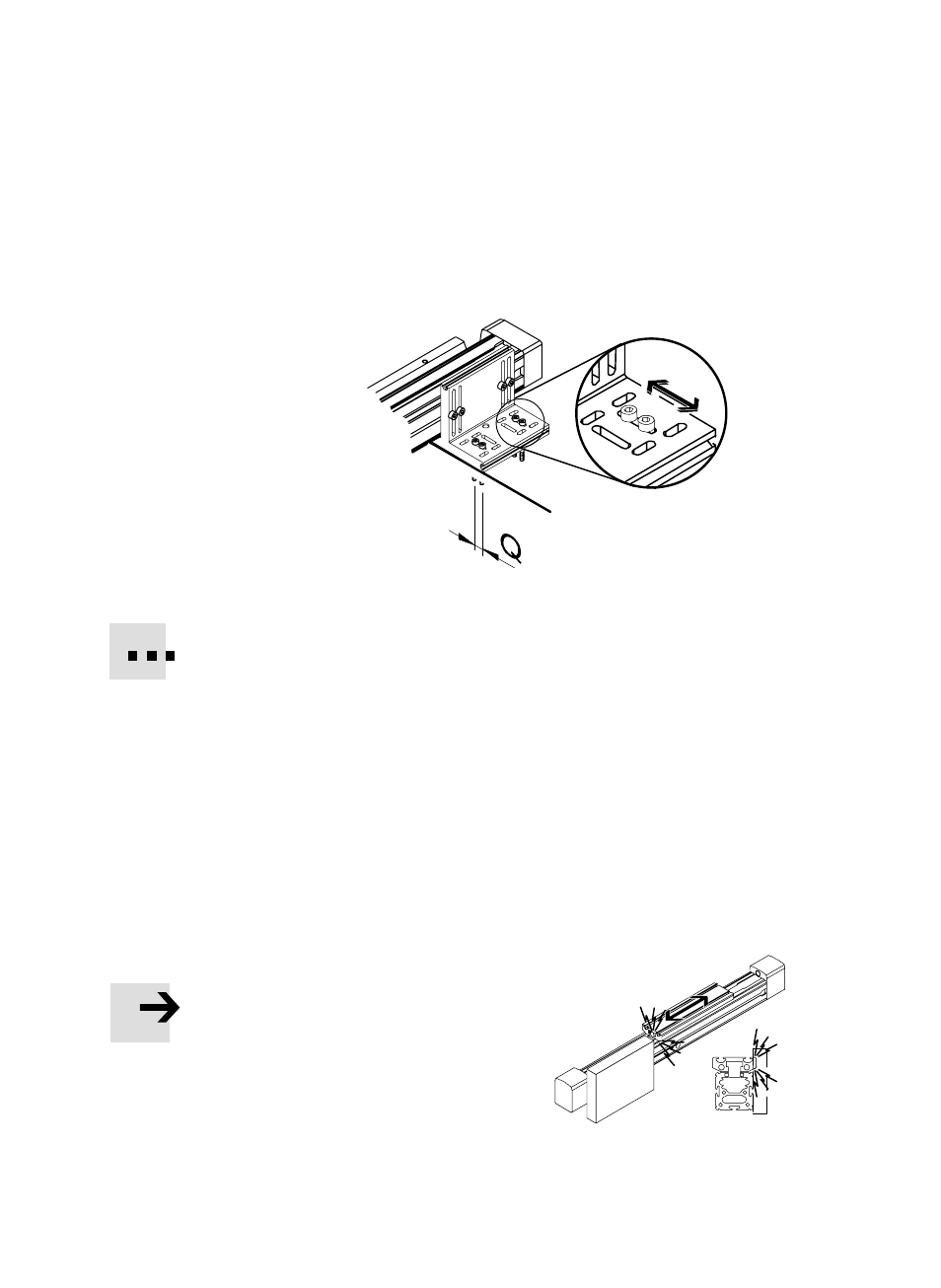

S Apriete los tornillos de la fijación transversal primero sólo ligeramente
(veaĂFig. 7: Q).
Posteriormente el FDG−...−ZR−RF puede ajustarse hasta montarlo
correctamente.
Montaje de los elementos de fijación
S Asegúrese de que:
el kit de fijación de los ejes o los soportes
centrales se hallen fuera del margen de
colisión de la corredera haciéndola
deslizar en toda la carrera.
Fig. 7: Q = Juego para la fijación transversal
УУУУУ
УУУУУ
УУУУУ
УУУУУ
Fig. 8
