Ohje
Laitteiston saa asentaa ja pystyttää vain
– Kärcher-asiakaspalvelun asentajat
– Kärcherin valtuuttamat henkilöt
Seuraavat edellytykset ovat tarpeen, jotta
laitteisto voidaan asentaa asianmukaisesti:
– Vaakasuora, tasainen paikka SB-
Wash:n vieressä. Kiinteän alusta oltava
mitoiltaan 845 x 725 mm.
– Vesiliitäntä EN 1717-kokoa olevalla
putken erotinkappaleella, katso suori-
tustiedot kohdasta "Tekniset tiedot".
Noudata kansallisia ja paikallisia mää-
räyksiä.
– Hätä-Seis -pääkytkin, rakennepuoli,
suljettava, käyttö estetty pesuasiakkail-
ta.
– Jotta pesuasiakkaat pystyvät suoritta-
maan pesun turvallisesti myös pimeäs-
sä, pesupaikan valaistuksen on
noudatettava vastaavia kansallisia
määräyksiä.
– Mittalehden mukainen virran- ja veden-
syöttö.
– Talvikäyttöä varten vesijohtoputkisto on
eristettävä/lämmitettävä riittävästi.
– Jätevesikuilu ja asianmukainen jäteve-
sihuolto.
– Poraa mittalehden mukaiset kiinnitys-
reiät.
Pura laitteisto pakkauksesta ja toimita pak-
kausmateriaali kierrätykseen.
 Aseta laitteisto tasaiselle, vaakasuoral-
le pystytyspaikalle.
 Kiinnitä mukana olevalla kiinnitysmate-
riaalilla. Suorista laitteisto vaa-
kasuoraan tasoon käyttäen mukana
olevia aluslevyjä.
1 Vaarna M10 (4 x)
2 Aluslevy 5 mm (4x) Aluslevy 2 mm (4x)
3 Levy 10,5 (4x)
4 Kuusioruuvi M10 (4x)
Ohje
Epäpuhtaudet tulovedessä saattavat va-
hingoittaa laitteistoa. Kärcher suosittelee
vesisuodattimen käyttöä (katso "Varus-
teet").
Vedenkierto on suojattava jäätymiseltä
(esim. eristämällä ja lisälämmittimen avul-
la), jotta laitteistoa voidaan käyttää myös
kylmillä säillä ilman, että se jäätyy.
ṇ
Varoitus
Laitteistoa uhkaa vaurioitumisvaara käytet-
täessä sopimatonta vettä. Laitteessa saa
käyttää ainoastaan vettä, joka on laadul-
taan juomavedeksi kelpaavaa.
Raakaveden laadun edellytykset:
Katso liitäntäarvot Teknisistä tiedoista.

Kuljeta tuloletku laitteistoon sen ala-
osassa olevan aukon kautta ja liitä
emäksenvaihtimeen.
 Asenna magneettiventtiili, kemiallinen
venttiili ja annosteluventtiili SB-
Wash:iin ja kytke ne (katso kaavio kap-
paleesta Toiminto).
 Kuljeta ABS-jäätymissuojan (lämmitin)
johto laitteiston aukon kautta sähkö-
kaappiin ja kytke se kytkentäkaavion
mukaisesti.
 Kuljeta mukana oleva johto laitteiston
aukosta ja kiinnitä se nippusiteellä ja
kytke kytkentäkaavion mukaisesti.
Suorita seuraavat vaiheet ohjausmenussa
vapauttaaksesi ABS_osmoosin:
 Paina painiketta "OK" 1 sekunnin ajan
Näyttö: Data Adjust
 Paina painiketta „<“
Näyttö: Warm Water
 Paina painiketta „<“
Näyttö: Options
 Paina painiketta "OK"
Näyttö: Half-Load: OFF/ON
 Paina painiketta „<“
Näyttö: Osmose: OFF
 Paina painiketta "OK"
Näyttö: Osmose: OFF vilkkuu
 Paina painiketta „<“
Näyttö: Osmose: ON vilkkuu
 Paina painiketta "OK"
Näyttö: Osmose: ON palaa jatkuvasti
 Paina painiketta "ESC" kaksi kertaa
Näyttö: Save Parameter?
 Paina painiketta "OK"
Näyttö: DATA SAVING....
Odota n. 5 sekuntia
 Paina painiketta "ESC"
Säädöt on suoritettu loppuun
 Työnnä emäksenvaihtimen ylijuoksulet-
kut ja suolasäiliö rakennepuolen viemä-
riputkeen.
 Täytä suolasäiliö vedellä (n. 10 cm)Älä
lisää vielä suolaa!
 Avaa syöttökanavan sulkuventtiili hi-
taasti ja odota, kunnes painesäiliö on
täyttynyt vedellä.
 Poista ohjausventtiilin peitetulppa.
 Paina ohjelmapainiketta ja käännä nuo-
lensuuntaan ja valitse toiminto "Back-
wash" (takaisinhuuhdonta).
Ilma ja vesi pääsee poistovesiliitännän
kautta ulos niin kauan, kun laitteisto on
täysin ilmattu.
 Huomautus:
Takaisinhuuhdonta on rajoitettava eh-
dottomasti minimiin, sillä sensorin mit-
takenno saattaa tyhjentyä, jolloin
kyseinen emäksenvaihdinsäiliö joudu-
taan regeneroimaan kokonaan uudel-
leen.
 Vedä suolaliuosletkuun kiinnitetty imu-
siivilä suolasäiliön ohjausputkesta.
 Paina venttiilin läppää NR 1 (aivan oh-
jelmalaitteen takana) ruuvimeisselillä.
Ilmasulkuventtiili täyttyy ja ilma poistuu
imusiivilän kautta.
Ilmaa ei enää tule imusiivilästä. Va-
pauta venttiilin läppä NR 1.
 Aseta imusiivilä takaisin ohjausput-
keen.

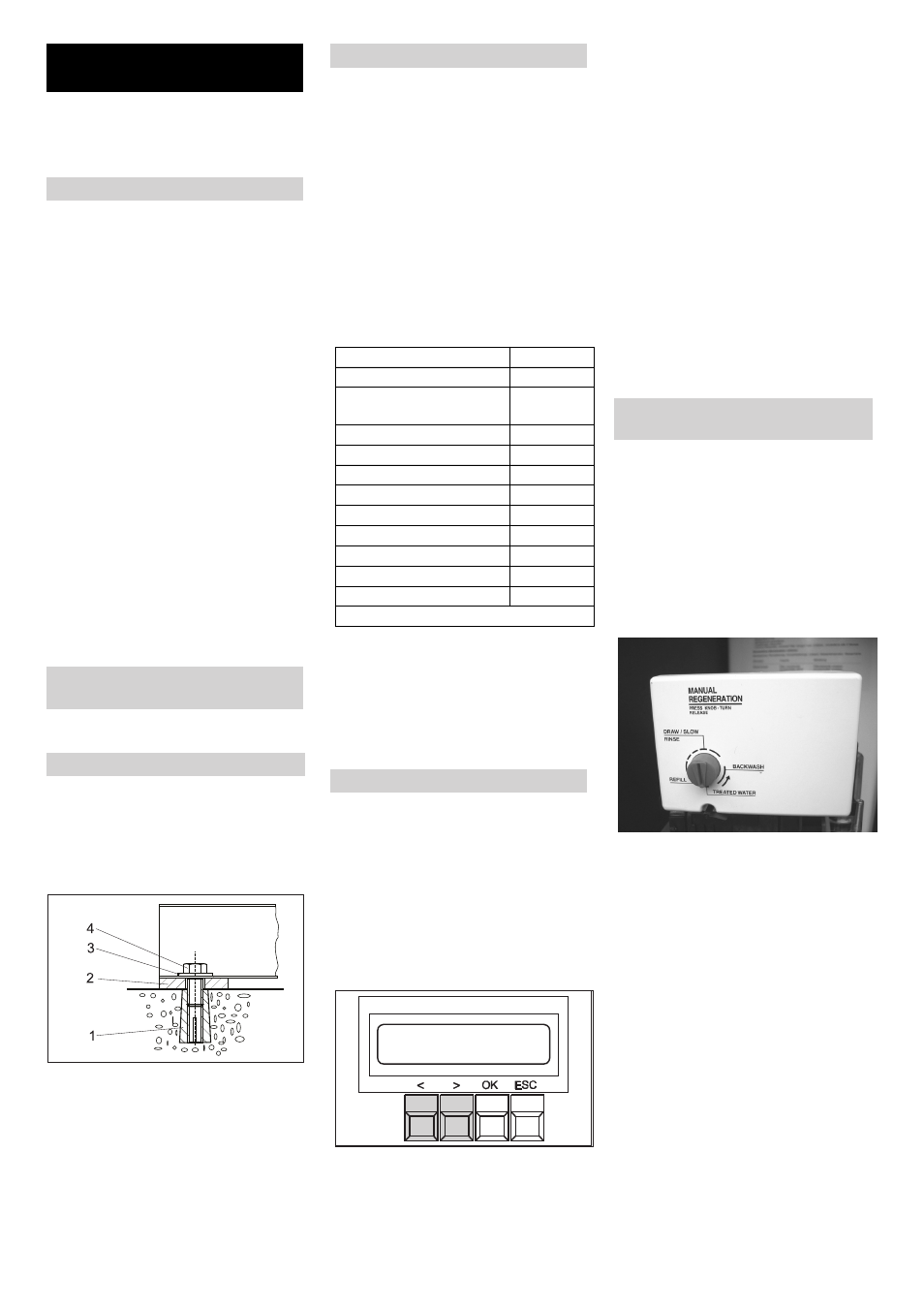

Laitteiston asentaminen
(vain ammattilaisille)
Asennuspaikan esivalmistelu
Laitteiston purkaminen pakkauk-
sesta
Laitteiston pystyttäminen
Vesiliitäntä
Parametri Arvo
pH-arvo 6,5...9,5
sähkönjohtokyky maks. 1000
μS/cm
Hiilivedyt < 0,01 mg/l
Kloridi < 250 mg/l
Kalsium < 200 mg/l
Kokonaiskovuus < 28 °dH
Rauta < 0,2 mg/l
Mangaani < 0,05 mg/l
Kupari < 0,02 mg/l
Sulfaatti < 240 mg/l
Aktiivikloori < 0,1 mg/l
ei saa haista epämiellyttävälle
Sähköliitäntä
ABS-osmoosin vapautus
Emäksenvaihtimen ottaminen
käyttöön
Takaisinhuuhdonta
