Page 123
-
11
Wskazówka
Montaż instalacji może być dokonany jedy-
nie przez
–
Monterów serwisu firmy Kärcher
–
Osoby autoryzowane przez firmę Kär-
cher
Aby przeprowadzić w poprawny sposób
montaż instalacji, należy spełnić następują-
ce wymagania:
–
Poiome, równe miejsce z utwardzonym
podłożem o wymiarach 845 x 725 mm
obok SB-Wash.
–
Przyłącze wody z rozdzielaczem rur
zgodnie z normą EN 1717, dane patrz
„Dane techniczne“. Przestrzegać prze-
pisów krajowych (w Niemczech
DVGW).
–
Fabryczny, zamykany, dostępny dla
klienta myjni główny wyłącznik awaryj-
ny.
–
Oświetlenie terenu myjni zgodne z
przepisami krajowymi, by zapewnić
klientowi myjni bezpieczną pracę w
ciemności.
–
Doprowadzenie prądu i wody zgodne
ze schematem.
–
W trybie pracy zimowej trzeba zapew-
nić wystarczającą izolację/ogrzewanie
doprowadzenia wody.
–
Szyb ściekowy i zobojętnianie ścieków
zgodne z przepisami.
–
Otwory do mocowania wywiercić zgod-
nie ze schematem wymiarów.
Wypakować instalację, a materiały z opa-
kowania odprowadzić do recyrkulacji.
Postawić instalację na równym, pozio-
mym terenie.
Zamocować przy pomocy dostarczone-
go materiału mocującego. Przy tym,
używając dostarczonych płyt podformo-
wych, ustawić instalację poziomo.

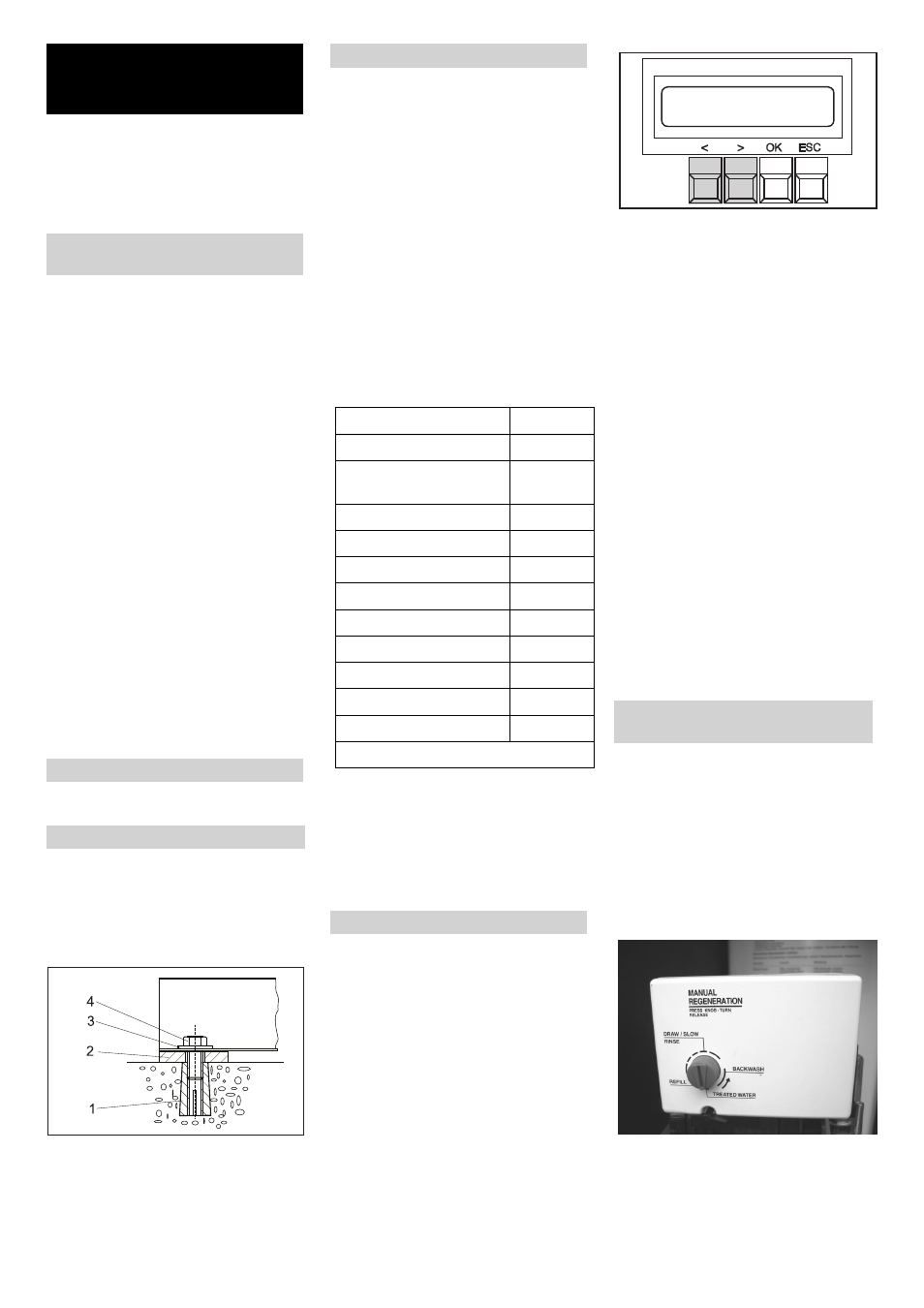

1 Kołki rozporowe M10 (4x)
2 Płyty podformowe 5 mm (4x) Płyty pod-
formowe 2 mm (4x)
3 Podkładki 10,5 (4x)
4 Śruby 6kt M10 (4x)
Wskazówka
Zanieczyszczenia w wodzie dopływowej
mogą uszkodzić urządzenie. Kärcher zale-
ca stosowanie filtra wodnego (patrz „Akce-
soria“).
Aby zapewnić ochronę przeciwmrozową
urządzenia, dopływ wody musi być zabez-
pieczony przed działaniem mrozu (np. po-
przez izolację lub ogrzewanie
towarzyszące).
ṇ
Ostrzeżenie
Niebezpieczeństwo uszkodzenia urządze-
nia w przypadku zasilania nieodpowiednią
wodą. Do zasilania urządzenia można sto-
sować wyłącznie wodę z jakością wody pit-
nej.
Wymagania dotyczące jakości wody suro-
wej:
Dane przyłączy, patrz "Dane techniczne".
Wąż dopływowy przeprowadzić z dołu
przez otwory urządzenia i podłączyć do
wymiennika zasadowego.
Zamontować zawory elektromagne-
tyczne, chemiczne i dozujące w SB-
Wash i podłączyć (schemat, patrz roz-
dział Działanie).
Poprowadzić kabel ochrony przeciw-
mrozowej ABS (wentylator grzewczy)
przez otwory urządzenia i podłączyć w
szafie elektrycznej zgodnie ze schema-
tem elektrycznym.
Dołączone kable poprowadzić przez ot-
wory urządzenia, zabezpieczyć opas-
kami do kabli i podłączyć zgodnie ze
schematem elektrycznym
Aby zwolnić osmozę ABS należy wykonać
następujące kroki w menu sterowania:
Przez 1 sekundę nacisnąć przycisk
„OK“
Wskazanie: Data Adjust
Nacisnąć przycisk „>“
Wskazanie: Warm Water
Nacisnąć przycisk „<“
Wskazanie: Options
Nacisnąć przycisk „OK“
Wskazanie: Half-Load: OFF/ON
Nacisnąć przycisk „>“
Wskazanie: Osmoza: OFF
Nacisnąć przycisk „OK“
Wskazanie: Osmoza: OFF miga
Nacisnąć przycisk „>“
Wskazanie: Osmoza: ONmiga
Nacisnąć przycisk „OK“
Wskazanie: Osmoza: ON świeci świat-
łem ciągłym
Nacisnąć przycisk „ESC“ 2 razy
Wskazanie: Save Parameter?
Nacisnąć przycisk „OK“
Wskazanie: DATA SAVING....
odczekać ok. 5 sekund
Nacisnąć przycisk „ESC“
Ustawienia zakończone
Węże przelewowe wymiennika zasado-
wego i zbiornika soli wprowadzić do
rury ściekowej.
Napełnić wodą zbiornik soli (ok. 10 cm)
Jeszcze nie wsypywać soli!
Otworzyć powoli zawór zamykający na
dopływie i odczekać, aż zbiornik ciśnie-
niowy wypełni się wodą.
Zdjąć osłonę zaworu sterującego.
Nacisnąć przycisk programowania i
obracając w kierunku strzałek wybrać
funkcję „Backwash“ (płukanie zwrotne).
“
Instalacja urządzenia (tylko
dla wykwalifikowanych pra-
cowników)
Przygotowanie stanowiska do
ustawienia
Rozpakowanie instalacji
Urządzenie wyrównać i ustawić
Przyłącze wody
Parametry
Wartość
Poziom pH
6,5...9,5
Przewodność elektryczna
maks. 1000
μS/cm
Węglowodory
< 0,01 mg/l
Chlorek
< 250 mg/l
Wapń
< 200 mg/l
Twardość łączna
< 28 °dH
Żelazo
< 0,2 mg/l
Mangan
< 0,05 mg/l
Miedź
< 0,02 mg/l
Siarczan
< 240 mg/l
Chlor aktywny
< 0,1 mg/l
bez przykrego zapachu
Podłączenie do sieci
Zwalnianie osmozy ABS
Uruchamianie wymiennika zasado-
wego
Płukanie zwrotne
123
PL
