Se a instalação for desactivada e não exis-
tir qualquer perigo de geada,

bloquear a alimentação da água.
 desligar a alimentação eléctrica.
 Desmontar a membrana RO e armaze-
ná-la num local protegido contra geada.
 Separar a linha adutora entre o permu-
tador das bases e a refrigeração da
bomba de alta pressão do SB-Wash.
 Lavar a instalação com solução anti-
congelante (sem permutador das ba-
ses).
 Lavar o permutador das bases com
uma solução concentrada de sal.
 Executar a desactivação do SB-Wash
em caso de geada.
 Evacuar todas as peças condutoras de
água com ar comprimido sem óleo.
Em caso de dúvidas deve-se encarregar o
serviço de assistência técnica com a de-
sactivação da máquina.

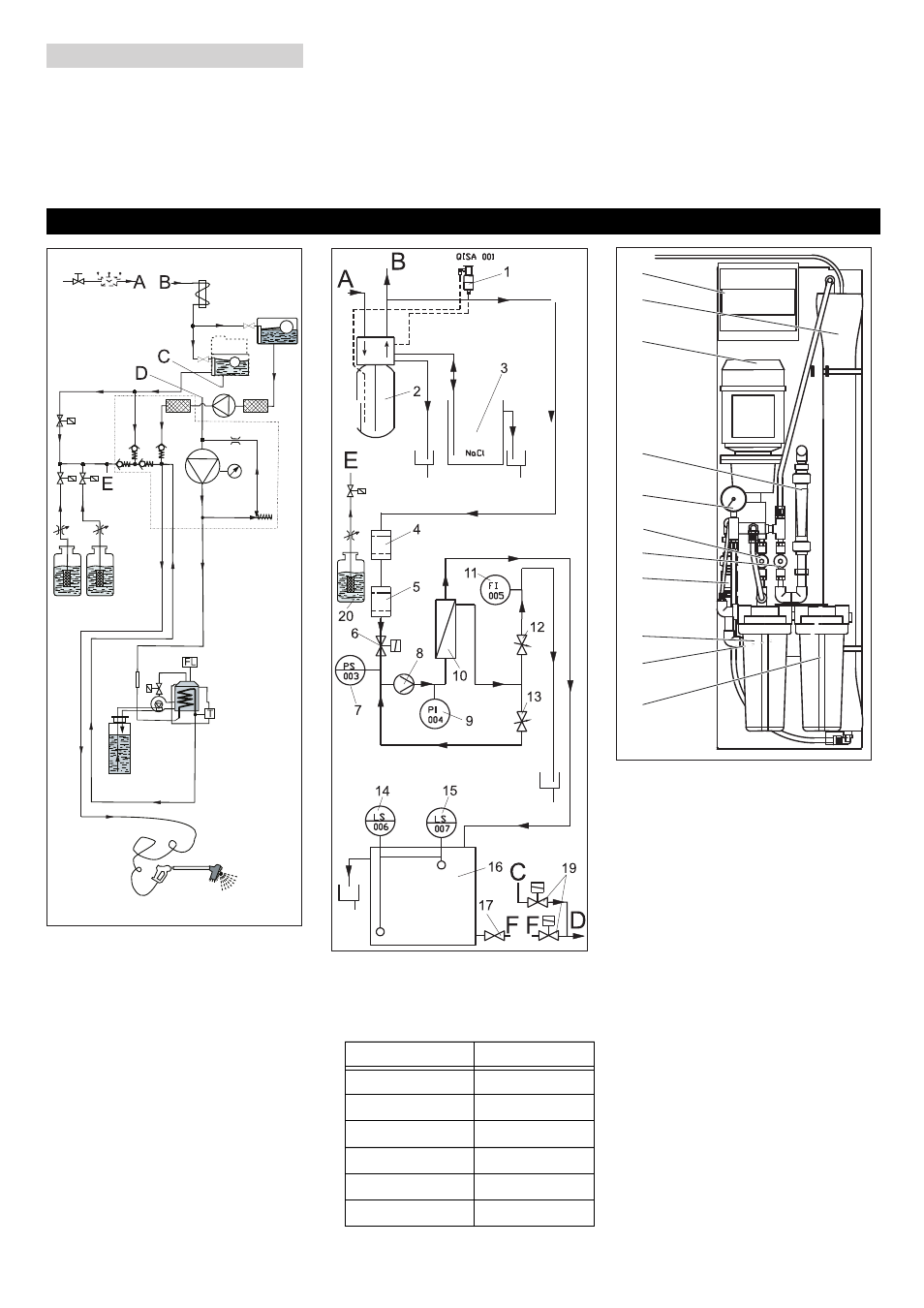

Diagrama de escoamento SB-Wash
Diagrama de escoamento ABS WSO
Ligações de tubagens que devem ser cria-
das:
1 Sensor água pesada
2 Permutador de bases
3 Depósito de sal
4 Filtro fino
5 Filtro de carvão activo
6 Válvula de admissão
7 Interruptor de pressão da falta de água
8 Bomba
9 Manómetro da pressão de serviço
10 Membrana RO
11 Caudalímetro do concentrado
12 Válvula do concentrado
13 Válvula da pressão de serviço
14 Interruptor de nível do reservatório de
compensação cheio
15 Interruptor de nível do reservatório de
compensação vazio
16 Reservatório de compensação do per-
meato
17 Válvula de bloqueio recipiente do per-
meato
18 Comando
19 Bloco de válvula magnética da água
doce/permeato (incorporado no SB-
Wash)
20 Recipientes dos detergentes (CHEM 3)
Desactivação da máquina
Desactivação da máquina com geada
Funcionamento
SB-Wash ABS WSO
A A
B B
C C
D D
E E
F F
4
7
5
6
12
13
9
11
8
10
