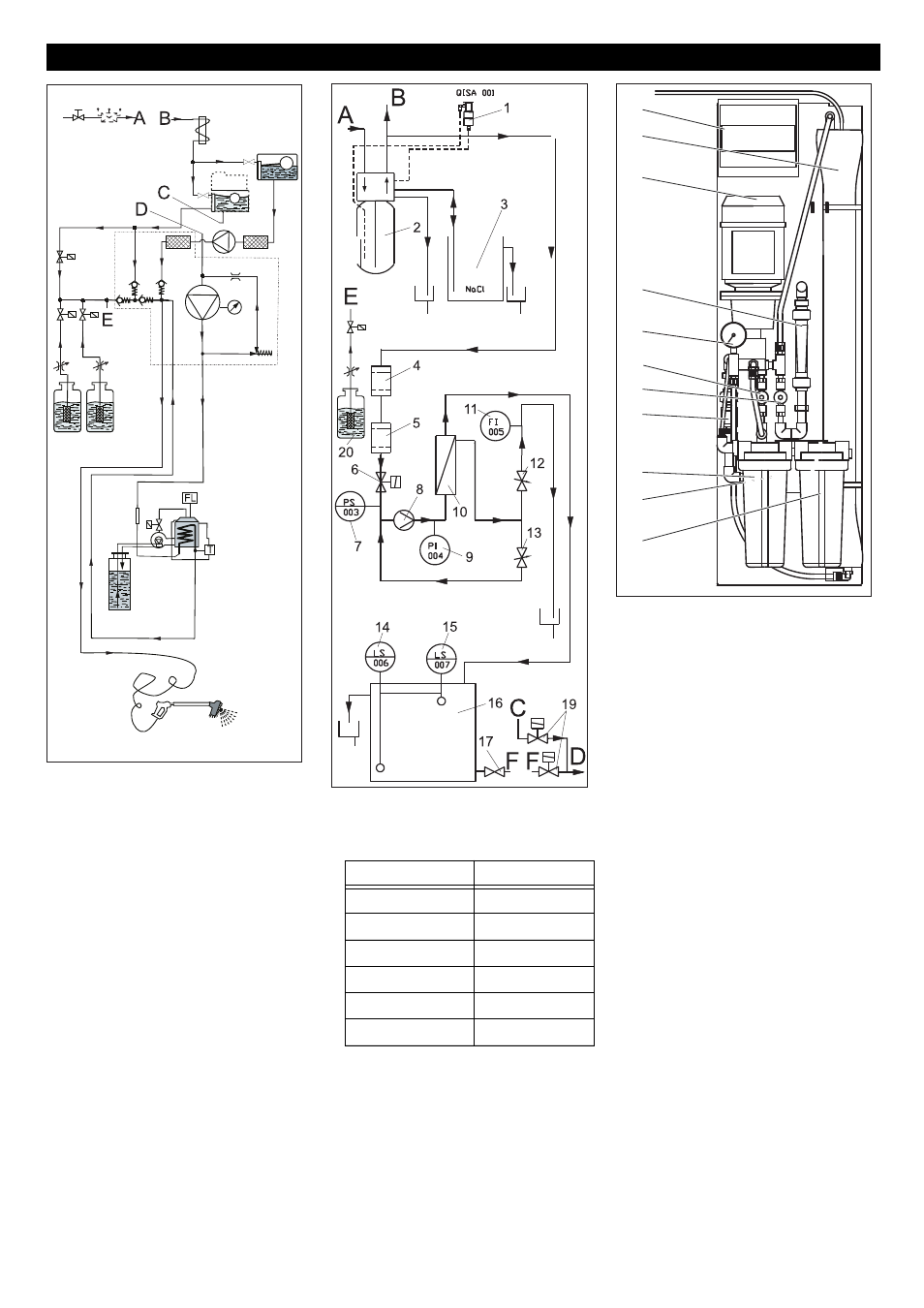

Fließschema SB-Wash
Fließschema ABS WSO
Herzustellende Schlauchverbindungen:
1 Sensor Hartwasser
2 Basenaustauscher
3 Salztank
4 Feinstfilter
5 Aktivkohlefilter
6 Zulaufventil
7 Druckschalter Wassermangel
8 Pumpe
9 Manometer Betriebsdruck
10 RO-Membrane
11 Durchflussmesser Konzentrat
12 Ventil Konzentrat
13 Ventil Betriebsdruck
14 Niveauschalter Pufferbehälter voll
15 Niveauschalter Pufferbehälter leer
16 Pufferbehälter Permeat
17 Absperrventil Permeatbehälter
18 Steuerung
19 Magenetventilblock Weichwasser/Per-
meat (in SB-Wash eingebaut)
20 Reinigungsmittelbehälter (Chem 3)
Funktion
SB-Wash ABS WSO
A A
B B
C C
D D
E E
F F
4
7
5
6
12
13
9
11
8
10
18
