- 5
Si la instalación se para, no se corre riesgo
de helada,

cortar el agua,
 apagar la corriente.
 Desmonte la membrana OR y almacé-
nela libre de heladas.
 Separar la alimentación de agua entre
el ablandador de agua y la refrigeración
de la bomba de alta presión del SB-
Wash.
 Enjuague la instalación (sin ablandador
de agua) con anticongelante.
 Enjuague el ablandador de agua con
una solución con concentrado en sal.
 Ejecute la parada durante congelación
para el SB-Wash.
 Limpie todos los componentes de de
suministro de agua con aire comprimi-
do sin aceite.
En caso de duda, deje que el servicio téc-
nico se encargue de la puesta fuera de ser-
vicio.

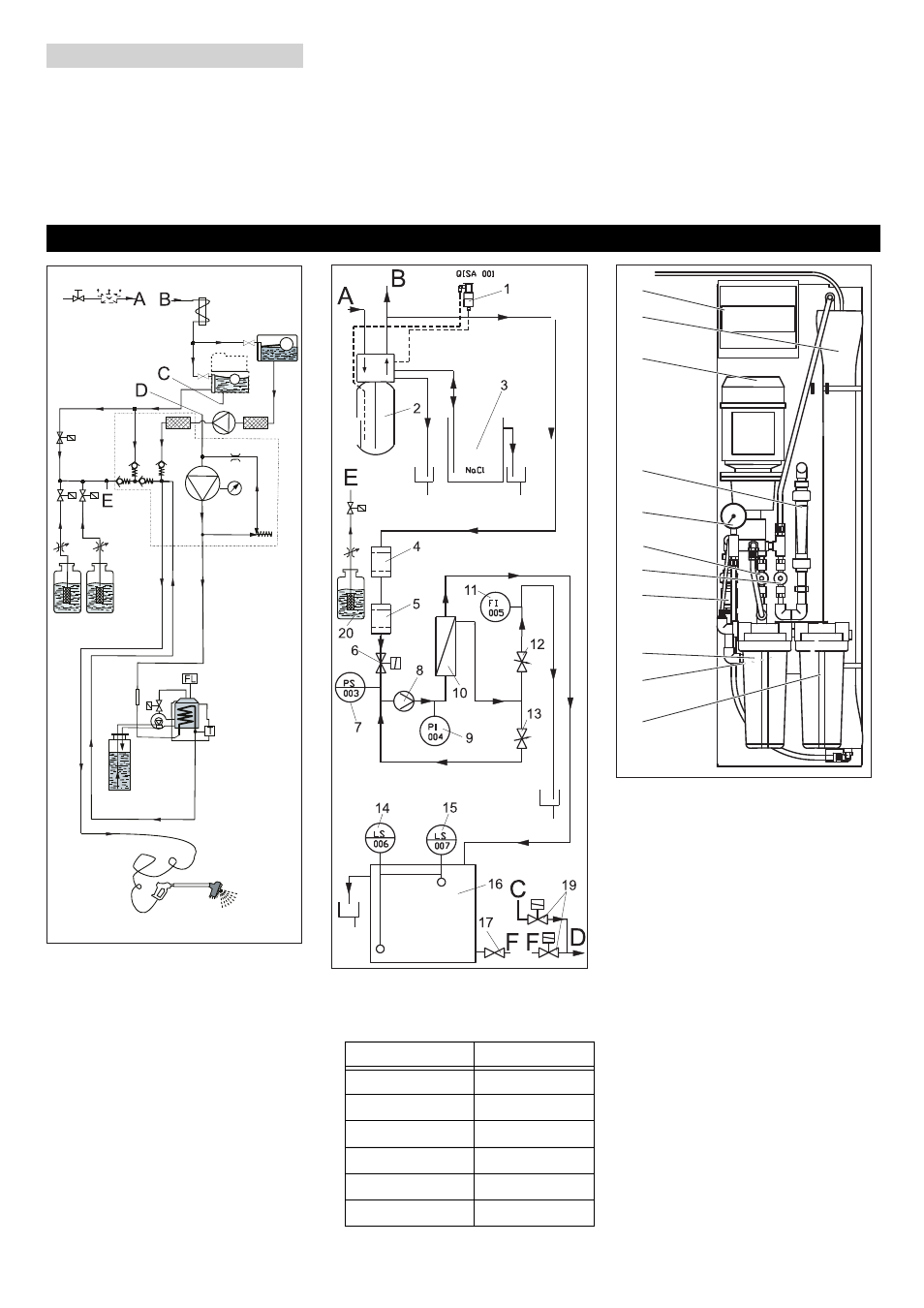

Esquema de flujo del SB-Wash
Esquema de flujo del ABS WSO
Conexiones de tubo desarrolladas:
1 Sensor de agua dura
2 Ablandador de agua
3 Tanque de sal
4 Microfiltro
5 Filtro de carbón vegetal activado
6 Válvula de admisión
7 Presostato de falta de agua
8 Bomba
9 Presión de servicio del manómetro
10 Membrana OR
11 Concentrado del caudalímetro
12 Válvula de concentrado
13 Presión de servicio de la válvula
14 El conmutador de nivel del tanque de
compensación está lleno
15 El conmutador de nivel del tanque de
compensación está vacío
16 Permeado del tanque de compensación
17 Válvula de cierre del depósito de per-
meado
18 Sistema de control
19 Bloque de válvulas magnéticas de
agua blanda o permeado (incorporado
en el SB-Wash)
20 Depósito de detergente (Chem 3)
Puesta fuera de servicio
Puesta fuera de servicio durante con-
gelación
Función
SB-Wash ABS WSO
A A
B B
C C
D D
E E
f f
4
7
5
6
12
13
9
11
8
10
18
55 ES
