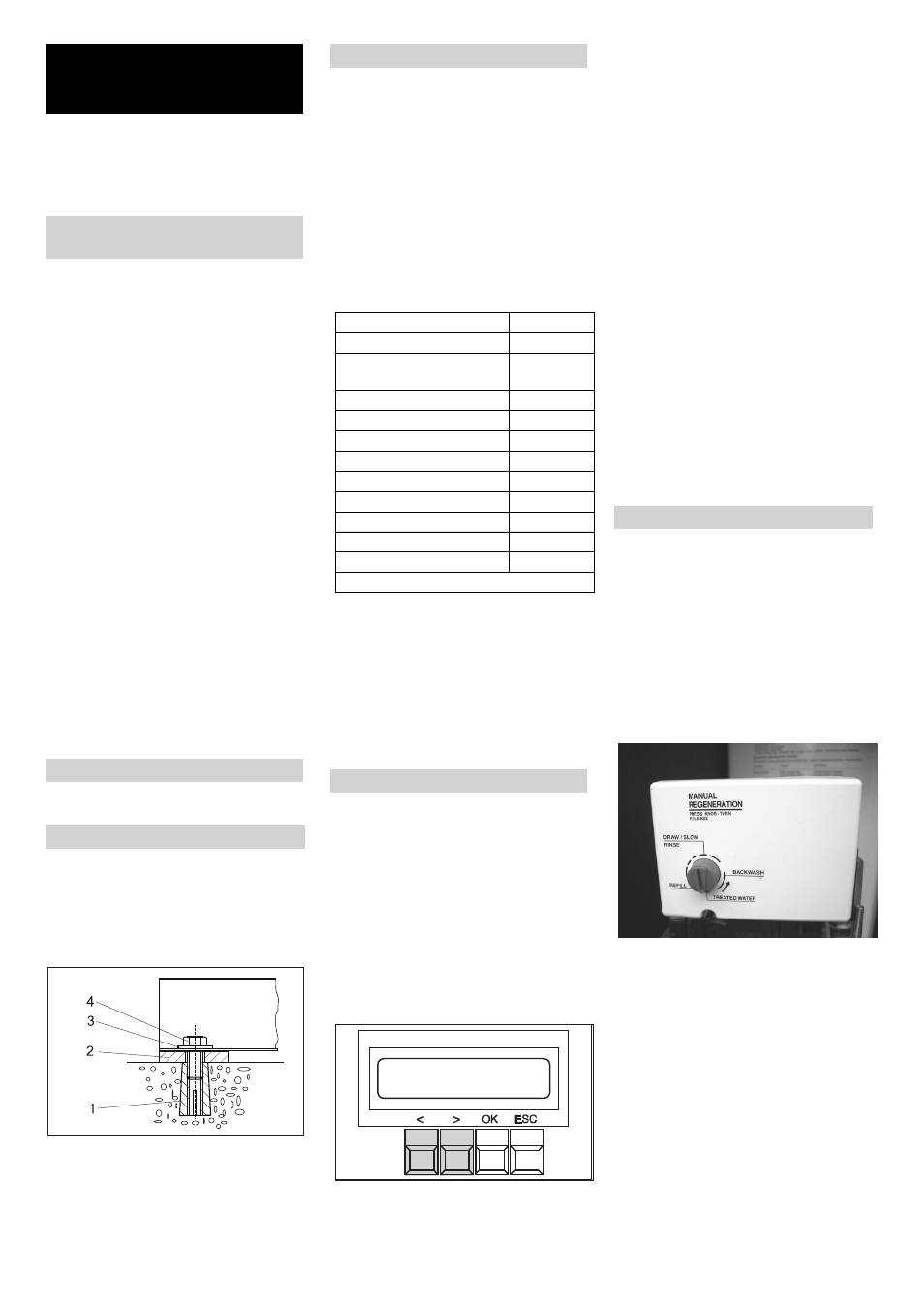

11
Avvertenza
L'impianto deve essere montato solo da:
–
Servizio clienti della Kärcher
–
Persone autorizzate da parte della Kär-
cher
I requisiti necessari per ottenere un'instal-
lazione a regola d'arte sono i seguenti:
–
Superficie piana e liscia con base solida
(dimensioni 845 x 725 mm) di fianco
all'impianto SB-Wash.
–
Collegamento acqua con disconnetto-
re in base alla normativa EN 1717, Pre-
stazioni: vedi "Dati tecnici“. Osservare
le disposizioni di legge vigenti a livello
nazionale (in Germania DVGW).
–
Interruttore principale di emergenza in
loco con dispositivo di chiusura, acces-
sibile al cliente.
–
L'illuminazione della zona lavaggio è
conforme alle disposizioni di legge vi-
genti a livello nazionale e garantisce ci-
cli di lavaggio sicuri anche al buio.
–
Alimentazione di corrente e acqua sono
conformi al disegno dimensionale.
–
Garanzia di isolamento/riscaldamento
adeguato dell'alimentazione acqua per
il funzionamento durante la stagione in-
vernale.
–
Pozzetto di scarico per l'acqua e smal-
timento delle acque di scarico in base
alle normative vigenti.
–
I fori di fissaggio vanno applicati in base
al disegno dimensionale.
Disimballare l'impianto. Tutti gli imballaggi
sono destinati al riciclaggio.
Posizionare l'impianto su superficie pia-
na e liscia.
Fissare il tutto con il materiale di fissag-
gio in dotazione. Posizionare l'impianto
orizzontalmente, utilizzando le piastre
di supporto in dotazione.
1 Tasselli M10 (4x)
2 Piastra di supporto 5 mm (4x) Piastra di
supporto 2 mm (4x)
3 Rondella 10,5 (4x)
4 Vite a testa esagonale M10 (4x)
Avvertenza
L'afflusso di acqua sporca può danneggia-
re l'impianto. La Kärcher consiglia perciò di
usare un filtro dell'acqua (vedi „Accessori“).
Per garantire la protezione dal gelo, l'ali-
mentazione dell'acqua deve essere protet-
ta dal gelo (p.es. isolamento o
riscaldamento ausiliario).
ṇ
Attenzione
L'uso di acqua impropria può danneggiare
l'impianto. Usare solo acqua di qualità po-
tabile per rifornire l'impianto.
Requisiti qualitativi per acqua grezza:
Allacciamenti: vedi "Dati tecnici".
Far passare il tubo flessibile di alimen-
tazione dal basso attraverso l'apertura
dell'impianto e collegarlo allo scambia-
tore basico.
Installare e collegare le valvole elettro-
magnetiche, la valvola per la chimica e
quella di dosaggio all'impianto SB-
Wash (schema: vedi capitolo "Funzio-
ne").
Far passare il cavo del dispositivo anti-
gelo ABS (termoventilatore) attraverso
l'apertura dell'impianto e collegarlo al
quadro elettrico conformemente allo
schema elettrico
Far passare i cavi in dotazione attraver-
so l'apertura dell'impianto, fissarli con il
serracavi e collegarli conformemente
allo schema elettrico
Per sbloccare l'osmosi ABS procedere
come segue nel menu di controllo:
Tenere premuto il tasto "OK“ per 1 se-
condo
Visualizzazione: Data Adjust
Premere il tasto „>“
Visualizzazione: Warm Water
Premere il tasto „>“
Visualizzazione: Options
Premere il tasto „>“
Visualizzazione: Half-Load: OFF/ON
Premere il tasto „>“
Visualizzazione: Osmose: OFF
Premere il tasto „>“
Visualizzazione: Osmose: OFF lam-
peggiante
Premere il tasto „>“
Visualizzazione: Osmose: ON lampeg-
giante
Premere il tasto „>“
Visualizzazione: Osmose: ON rimane
accesa
Premere 2 volte il tasto "ESC"
Visualizzazione: Save Parameter?
Premere il tasto „>“
Visualizzazione: DATA SAVING....
attendere (circa 5 secondi)
Premere il tasto "ESC"
Procedimento impostazioni terminato
Introdurre i tubi di troppopieno dello
scambiatore basico e del serbatoio del
sale nel tubo di scarico in loco.
Riempire il serbatoio del sale con acqua
(ca. 10 cm) Non aggiungere il sale!
Aprire lentamente la valvola di chiusura
in entrata ed attendere il riempimento
del recipiente a pressione con acqua.
Togliere il cofano di protezione della
valvola di comando.
Premere il pulsante del programma e,
girandolo in direzione della freccia, se-
lezionare la funzione "Backwash“ (ri-
sciacquo inverso).“
L'aria e l'acqua fuoriescono dai collega-
menti dell'acqua di scarico fino a com-
pleta disaerazione dell'impianto.
Avviso:
Ridurre assolutamente al minimo il ri-
sciacquo inverso, poiché la cellula di
misurazione del sensore potrebbe
esaurirsi e rendere necessario un com-
pleto ciclo di rigenerazione del rispetti-
vo serbatoio per lo scambio.
Estrarre il filtro di aspirazione fissato al
tubo flessibile per l'acqua salina dai tubi
guida nel contenitore del sale.
Installazione dell'impianto
(solo personale specializza-
to)
Predisposizione del luogo d'instal-
lazione
Disimballo
Predisporre e montare l'impianto
Collegamento all'acqua
Parametro
Valore
Valore pH
6,5...9,5
Conducibilità elettrica
max. 1000
μS/cm
Idrocarburi
< 0,01 mg/l
Cloruro
< 250 mg/l
Calcio
< 200 mg/l
Durezza complessiva
< 28 °dH
Ferro
< 0,2 mg/l
Manganese
< 0,05 mg/l
Rame
< 0,02 mg/l
Solfato
< 240 mg/l
Cloro attivo
< 0,1 mg/l
privo di odori fastidiosi
Collegamento elettrico
Sblocco osmosi ABS
Attivare lo scambiatore basico
Risciacquo inverso
