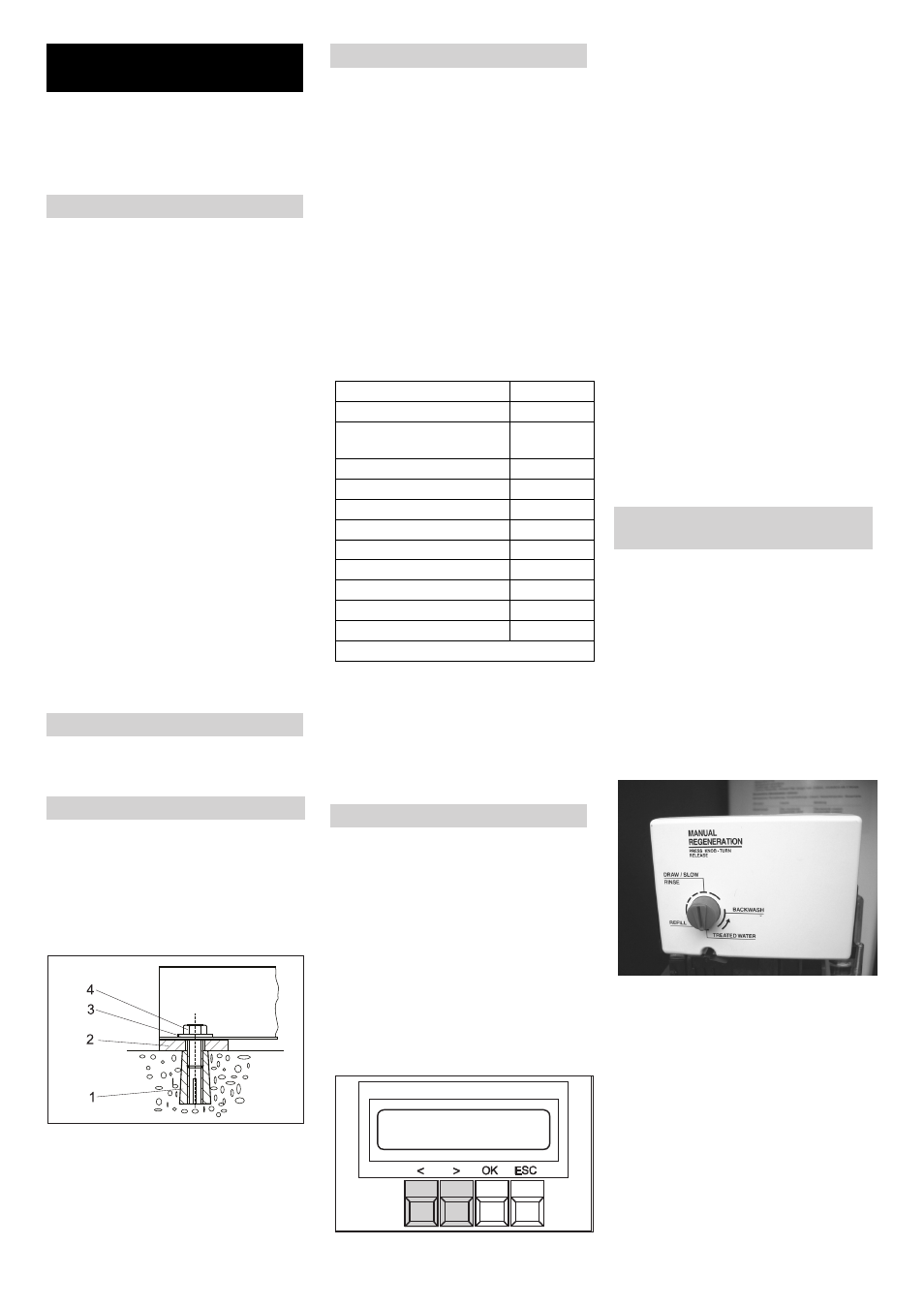

Page 73
-
11
Aviso
A instalação só pode ser instalada por
–
técnicos do serviço de assistência da
Kärcher
–
Pessoas autorizadas pela Kärcher
Para proceder a uma montagem correcta
da instalação devem ser cumpridos os se-
guintes requisitos:
–
Local de montagem plano e horizontal,
de solo fixo e rígido com as dimensões
845 x 725 mm ao lado do SB-Wash.
–
Ligação da água com separador tubu-
lar segundo EN 1717; ver dados sobre
a potência nos "Dados técnicos“. Ob-
servar as prescrições nacionais (na
Alemanha DVGW).
–
Interruptor principal de paragem de
emergência (por parte da empresa
construtora) bloqueável e acessível ao
cliente.
–
Iluminação do local de lavagem confor-
me as prescrições nacionais, de modo
a garantir o trabalho seguro durante a
noite ao cliente.
–
Alimentação eléctrica e da água segun-
do a folha de dimensões.
–
Durante o funcionamento no inverno
deve ser assegurado um isolamento/
aquecimento suficiente das tubagens
da água.
–
Caixa de águas residuais e eliminação
adequada das águas residuais.
–
Efectuar furos de fixação conforme as
indicações na folha de dimensões.
Desempacotar a instalação e eliminar a
embalagem nos locais de recolha de pro-
dutos de reciclagem.
Alinhar a instalação num local de traba-
lho plano e horizontal.
FIxar com os materiais de fixação inclu-
ídos no fornecimento. Alinhar a instala-
ção na horizontal através da utilização
das placas base incluídas no forneci-
mento.
1 Buchas M10 (4x)
2 Placa base 5 mm (4x) Placa base 2 mm
(4x)
3 Anilha 10,5 (4x)
4 Parafuso de cabeça sextavada M10
(4x)
Aviso
Sujidade na água de admissão pode dani-
ficar a instalação. A Kärcher recomenda a
utilização de um filtro de água (ver "Aces-
sórios“).
De modo a assegurar a protecção anticon-
gelante da instalação, a admissão da água
deve ser protegida contra congelamento
(p. ex. através de isolamento e aquecimen-
to auxiliar).
ṇ
Advertência
Perigo de danos na instalação em caso de
alimentação da instalação com água ina-
dequada. A instalação só pode ser alimen-
tada com água de qualidade potável.
Requisitos colocados à qualidade de água
crua:
Valores de conexão, ver "Dados técnicos".
Passar o tubo flexível de admissão, por
baixo, pela abertura da instalação e co-
nectá-lo ao permutador das bases.
Montar e ligar as válvulas magnéticas,
a válvula química e a válvula doseado-
ra no SB-Wash (esquema, ver capítulo
do funcionamento).
Conduzir o cabo da protecção anticon-
gelante ABS (termoventilador) pela
abertura da instalação e conectar no ar-
mário eléctrico conforme indicado no
esquema eléctrico
Conduzir os cabos fornecidos pela
abertura da instalação, fixar com agru-
padores de cabos e conectar conforme
indicado no esquema eléctrico
De modo a validar (desbloquear) a osmose
ABS devem ser executados os seguintes
passos no menu de comando:
Premir durante um segundo a tecla
"OK“
Indicação: Data Adjust
Premir a tecla ">“
Indicação: Warm Water
Premir a tecla „<“
Indicação: Options
Premir a tecla "OK“
Indicação: Half-Load: OFF/ON
Premir a tecla ">“
Indicação: Osmose: OFF
Premir a tecla "OK“
Indicação: Osmose: OFF pisca
Premir a tecla ">“
Indicação: Osmose: ON pisca
Premir a tecla "OK“
Indicação: Osmose: ON brilha continu-
amente
Premir duas vezes a tecla "ESC“
Indicação: Save Parameter?
Premir a tecla "OK“
Indicação: DATA SAVING....
Aguardar cerca de 5 segundos
Premir a tecla "ESC"
Ajustes concluídos
Inserir os tubos de descarga do permu-
tador das bases e do depósito do sal no
tubo das águas residuais (por parte da
empresa construtora).
Encher o depósito de sal com água
(aprox. 10 cm) Não coloque já sal!
Abrir lentamente a válvula de bloqueio
na admissão e aguardar até o recipien-
te de pressão encher com água.
Retirar a cobertura da válvula de co-
mando.
Premir o botão do programa e seleccio-
nar a função "Backwash" (lavagem de
retorno), rodando o botão no sentido da
seta.
Através da ligação das águas efluentes
é evacuada água e ar, até a instalação
estar completamente evacuada.
Aviso:
Limite a lavagem de retorno num míni-
mo, de modo a evitar uma eventual so-
brecarga da célula de medição do
sensor, o que pode requerer uma rege-
neração completa do respectivo reci-
piente de substituição.
Instalar instalação (Apenas
para técnicos autorizados)
Preparação do local de instalação
Desempacotar a instalação
Colocar e alinhar a instalação
Ligação de água
Parâmetros
Valor
Valor ph
6,5...9,5
Condutibilidade eléctrica
máx. 1000
μS/cm
Hidrocarbonetos
< 0,01 mg/l
Cloreto
< 250 mg/l
Cálcio
< 200 mg/l
Dureza total
< 28 °dH
Ferro
< 0,2 mg/l
Manganésio
< 0,05 mg/l
Cobre
< 0,02 mg/l
Sulfato
< 240 mg/l
Cloro activo
< 0,1 mg/l
Livre de odores agressivos
Ligação eléctrica
Validação osmose ABS
Colocar o permutador das bases
em funcionamento
Lavagem de retorno
