- 17
– Postojeći glavni prekidač za isključiva-
nje u nuždi mora imati mogućnost za-
ključavanja i biti pristupačan
korisnicima stroja.
– Osvjetljenje mjesta za pranje mora biti u
skladu s nacionalnim propisima te kori-
snicima omogućavati siguran rad noću.
– Dovod struje i vode u skladu sa specifi-
kacijom.
– Pri radu zimi mora biti osigurana dovolj-
na izolacija odnosno zagrijavanje do-
vodnog voda za vodu.
– Okno za otpadnu vodu i zbrinjavanje ot-
padne vode moraju biti izvedeni u skla-
du s propisima.
– Rupe izbušite u skladu sa specifikaci-
jom.
Otpakirajte uređaj, a ambalažu predajte na
recikliranje.
 Stroj usmjerite na vodoravnoj površini
bez neravnina.
 Učvrstite ga priloženim materijalom za
pričvršćivanje. Pritom stroj postavite
vodoravno uz pomoć priloženih podlož-
nih ploča.

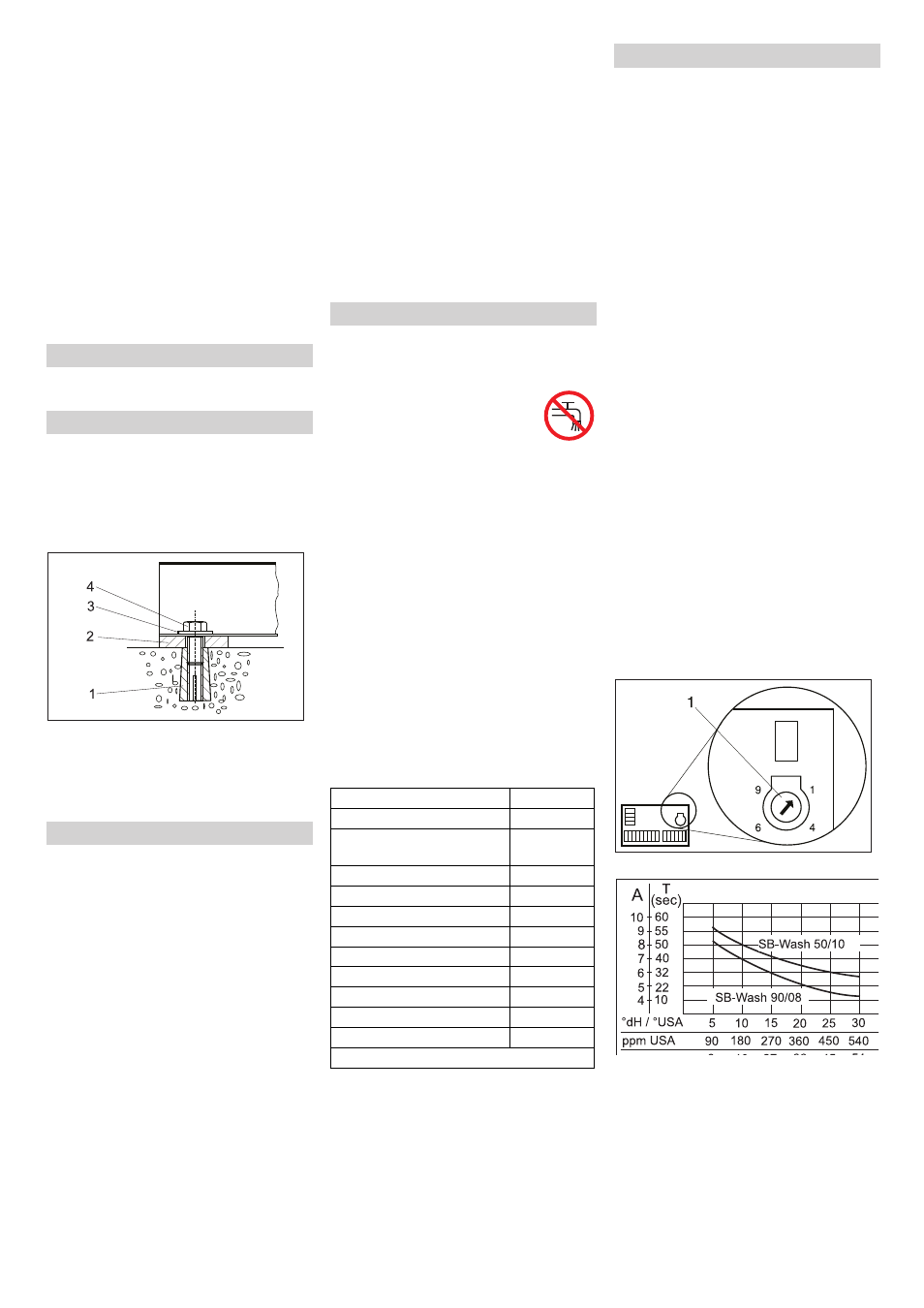

1 Umetak M10 (4x)
2 Podložna ploča 5 mm (4x) Podložna
ploča 2 mm (4x)
3 Pločica 10,5 (4x)
4 Šesterokutni vijak M10 (4x)
 Nastavak za odvod ispušnih plinova po-
stavite izvana na krov te pričvrstite iznu-
tra priloženim vijcima.
 Vanjski termostat postavite tako da
bude zaštićen od direktnog utjecaja
sunčevih zraka, toplih zidova i toplih
zračnih struja.
 Vanjski termostat priključite s prilože-
nim kablom na razvodni ormar (vidi
električnu shemu).
 Zakretnu polugu postavite u skladu s
priloženim uputama za montažu na lije-
voj strani stroja.
 Visokotlačno crijevo provucite kroz boč-
ni zid stroja i priključite na visokotlačnu
pumpu.
 Visokotlačno crijevo spojite na ručnu pr-
skalicu.
 Cijev za prskanje s četkom spojite na
ručnu prskalicu.
 Rukom dotegnite sve natične matice.
 Odcijepite iz ovih radnih uputa stranicu
s kratkim uputama te ih pričvrstite na
unutrašnjoj strani vrata upravljačkog or-
mara.
ṇ
Upozorenje
Vodite računa o propisima vodoopskrbnog
poduzeća.
Sukladno važećim propisima ure-
đaj nikada ne smije raditi na vodo-
vodnoj mreži bez odvajača.
Potrebno je koristiti prikladni odva-
jač tvrtke KÄRCHER ili alternativno odva-
jač koji je u skladu s EN 12729 tip BA. Voda
koju izdvoji odvajač nije podesna za piće.
Oprez
Odvajač uvijek treba priključiti na dovod vo-
de, a ne izravno na uređaj!
Napomena
Onečišćenja u dovodnoj vodi mogu oštetiti
stroj. Kärcher preporuča primjenu filtra za
vodu (vidi "Pribor").
Kako bi se zajamčila zaštita stroja od smrza-
vanja potrebno je dotok vode zaštititi od smr-
zavanja (npr. zagrijavanjem ili izolacijom).
ṇ
Upozorenje
Opasnost od oštećenja stroja u slučaju op-
skrbe neprikladnom vodom. Za opskrbu
stroja smije se koristiti samo pitka voda.
Kriteriji za čistoću potrošne vode:
Priključne vrijednosti pogledajte pod "Teh-
nički podaci".

Dovodno crijevo provucite odozdo kroz
otvor u stroju i spojite.
ƽ
Opasnost
Priključivanje na električnu mrežu mora iz-
vršiti iskusan električar, a priključak mora
biti u skladu s IEC 60664-1.

Odvijte četiri nazubljena vijka za učvr-
šćivanje krova. Pritiskom odozgo na
krov olakšava se odvijanje vijaka.
 Cijev dimovoda gurnite uvis, tako da se
prekine spoj s plamenikom.
 Krov povucite u pravcu vrata dok na su-
protnoj strani ne iskoči iz ležišta.
 Skinite krov podižući ga uvis. Oprez!
Pazite da pritom ne oštetite dimovod.
 Dovodni vod priključite na rasklopni or-
marić.
Napomena
Nakon uspostavljanja provjerite da li električ-
ni priključak omogućava desni smjer vrtnje.

Provjerite smjer vrtnje visokotlačne
pumpe. Smjer vrtnje je ispravan, ako iz
ispušnog otvora gorionika osjetno izlazi
snažna zračna struja.
ƽ
Opasnost
Opasan električni napon. Podešavanje
smije vršiti samo električar.

Odredite lokalnu tvrdoću vode:
– preko lokalnog vodoopskrbnog poduzeća,
– kompletom za ispitivanje tvrdoće, kata-
loški br. 6.768-004.
 Otvorite rasklopnu kutiju na korisnič-
kom panelu.
1 Okretni potenciometar
 Očitajte lokalnu tvrdoću vode u dijagramu.
 Povucite okomitu crtu do krivulje odgo-
varajućeg stroja.
 Od tako dostignutog sjecišta povucite
vodoravno crtu prema lijevo i očitajte
vrijednost za podešavanje (A).
 Okretni potenciometar namjestite na
očitanu vrijednost (A).
Primjer: za tvrdoću vode 15°dH i krivulju za
SB Wash 5/10 na potenciometru namjestite
položaj 7. Iz toga slijedi stanka od 40 se-
Raspakiravanje uređaja
Usmjeravanje i postavljanje stroja
Montaža dogradnih dijelova
Nastavak za odvod ispušnih plinova
Vanjski termostat za zaštitu od smrza-
vanja (opcija)
Zakretna poluga (opcija)
Alat za čišćenje
Kratke upute
Priključak za vodu
Parametar Vrijednost
pH-vrijednost 6,5...9,5
Električna vodljivost maks. 2000
μS/cm
Ugljikovodici < 0,01 mg/l
Klorid < 250 mg/l
Kalcij < 200 mg/l
Ukupna tvrdoća < 28 °dH
Željezo < 0,2 mg/l
Mangan < 0,05 mg/l
Bakar < 0,02 mg/l
sulfat < 240 mg/l
aktivni klor < 0,1 mg/l
Bez neprijatnih mirisa
Električni priključak
Podešavanje doziranja omekšivača (op-
cija)
