- 19
Υπόδειξη
Η εγκατάσταση μπορεί να τοποθετηθεί
μόνο από
– τους συναρμολογητές της υπηρεσίας
εξυπηρέτησης πελατών της Kδrcher
– άτομα που έχουν εξουσιοδοτηθεί από
την Kδrcher
Για να τοποθετήσετε σωστά την εγκατάστα
ση, πρέπει να πληρούνται οι ακόλουθες
προυποθέσεις:
Η εγκατάσταση μπορεί να χρησιμοποιηθεί
για την αποβολή προϊόντων καύσης μόνο
σε εξωτερικούς χώρους.
Σε περίπτωση τοποθέτησης κάτω από σκέ
παστρο ή σε κλειστό χώρο, η εγκατάσταση
πρέπει να συνδεθεί με καπνοδόχο για την
διοχέτευση των καυσαερίων. Σε περίπτω-
ση σύνδεσης με καπνοδόχο, ο καυστήρας
πρέπει να ρυθμιστεί εκ νέου και να ελεγ
χθούν οι τιμές εκπομπών καυσαερίων από
τον αρμόδιο καπνοδοχοκαθαριστή.
– Οριζόντιο, επίπεδο και σταθερό δάπε-
δο με διαστάσεις 1040 x 725 mm.
– Εάν υπάρχει εναλλάκτης βάσεων/
όσμωσης, πρόσθετος χώρος 845 x 725
mm.
– Εάν υπάρχει εναλλάκτης βάσεων/
όσμωση: Σύνδεση νερού με κατανομέα
σωλήνων σύμφωνα με το DIN 1717, βλ.
"Τεχνικά χαρακτηριστικά" για τα στοι-
χεία απόδοσης. Λάβετε υπόψη τους
εθνικούς κανονισμούς (στην Γερμανία
το DVGW).
– Ηλεκτρολογικές συνδέσεις βλ. "Τεχνικά
χαρακτηριστικά".
– Ασφαλιζόμενος, προσιτός στον πελάτη
διακόπτης εκτάκτου ανάγκης του κτιρί-
ου..
– Φωτισμός του χώρου πλυσίματος σύμ-
φωνα με τους εθνικούς κανονισμούς,
ώστε να εξασφαλιστεί η ασφαλής χρή-
ση από τον πελάτη κατά τις νυκτερινές
ώρες.
– Τροφοδοσία ρεύματος και νερού σύμ-
φωνα με το φύλλο στοιχείων.
– Κατά την χειμερινή λειτουργία, εξασφα-
λίστε την επαρκή μόνωση/θέρμανση
των αγωγών νερού.
– Φρεάτιο αποχέτευσης και ορθή διάθεση
των απόνερων.
– Ανοίξτε τις οπές στερέωσης σύμφωνα
με το φύλλο στοιχείων.
Αφαιρέστε την συσκευασία της εγκατάστα-
σης και διαθέστε τα υλικά συσκευασίας για
ανακύκλωση.

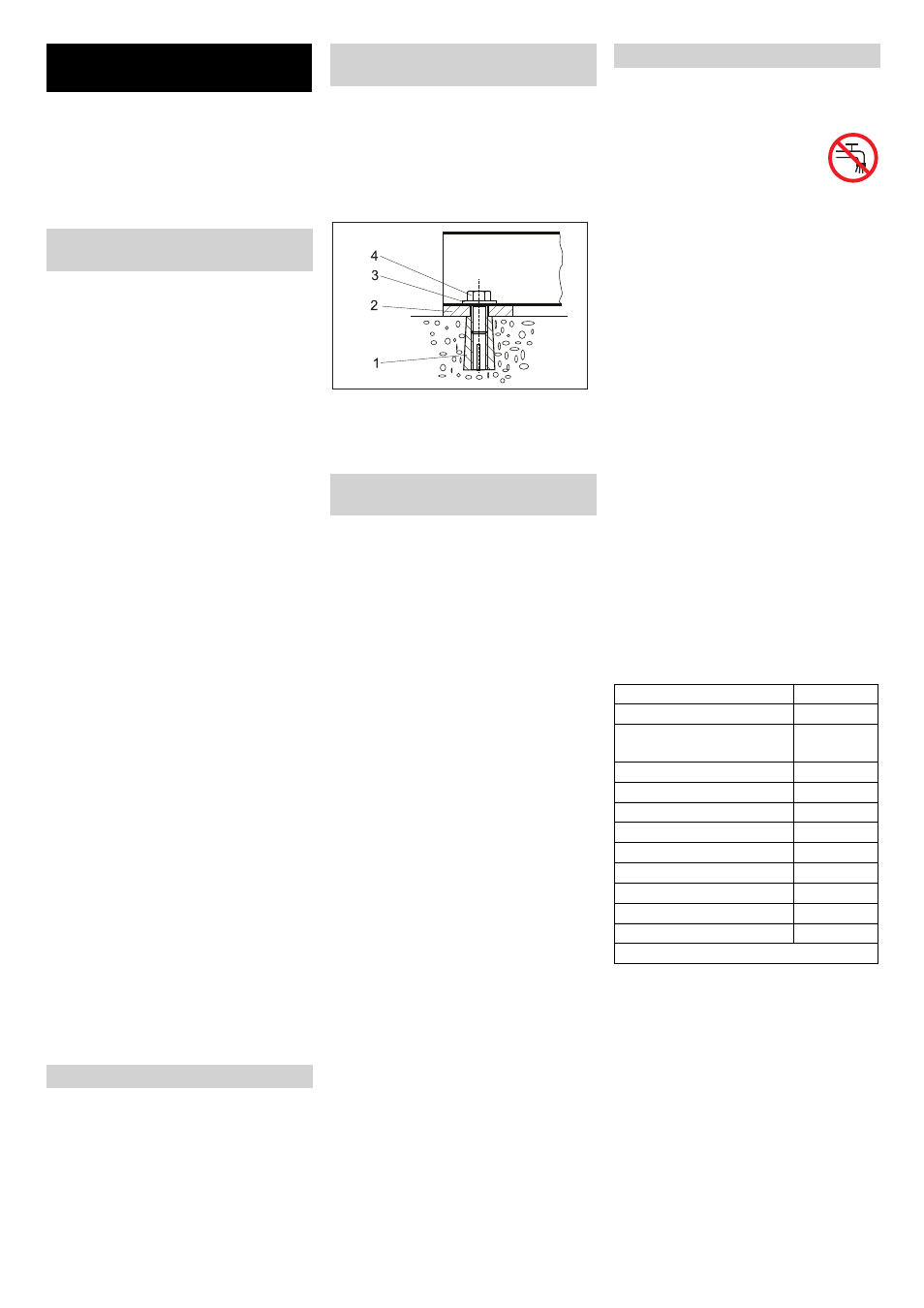

 Στήστε την εγκατάσταση σε επίπεδο και
οριζόντιο έδαφος.
 Στερεώστε την με τα υλικά στερέωσης
που περιλαμβάνονται στην συσκευα-
σία. Στήστε την εγκατάσταση σε όρθια
θέση, χρησιμοποιώντας τις βάσεις που
συμπεριλαμβάνονται στην συσκευασία.
1 Πείρος Μ10 (4x)
2 Βάση 5 mm (4x) Υπόβαθρο 2 mm (4x)
3 Δίσκος 10,5 (4x)
4 Εξαγωνική βίδα M10 (4x)
 Τοποθετήστε τους σωλήνες της εξάτμι
σης στην εξωτερική πλευρά της στέγης
και στερεώστε τους από μέσα με τις βί-
δες που περιλαμβάνονται στην συσκευ-
ασία.
 Συναρμολογήστε τον εξωτερικό θερμο
στάτη έτσι ώστε να είναι προστατευμέ-
νος από την άμεση ηλιακή ακτινοβολία,
τα θερμά τοιχώματα και τα θερμά ρεύ-
ματα αέρα.
 Συνδέστε τον εξωτερικό θερμοστάτη με
τον πίνακα διακοπτών μέσω του καλω-
δίου που περιλαμβάνεται στην συσκευ-
ασία (βλ. ηλεκτρολογικό
σχεδιάγραμμα).
 Τοποθετήστε τον βραχίονα κλίσης στον
αριστερό πλευρικό τοίχο της εγκατά-
στασης, σύμφωνα με τις οδηγίες συ-
ναρμόγησης.
 Συνδέστε τον ελαστικό σωλήνα στην
αντλία υψηλής πίεσης μέσ από το πλευ-
ρικό τοίχωμα της συσκευής.
 Συνδέστε τον ελαστικό σωλήνα υψηλής
πίεσης με το πιστολέτο χειρός.
 Σύνδεση του σωλήνα δέσμης της βούρ-
τσας με το πιστολέτο χειρός.
 Σφίξτε καλά τα παξιμάδια συνδέσμου
με το χέρι.
 Αποκολλήστε αυτή την σελίδα από το
εγχειρίδιο οδηγιών και επικολλήστε την
στο εσωτερικό της πόρτας του πίνακα
ελέγχου.
ṇ
Προειδοποίηση
Τηρείτε τους κανονισμούς της επιχείρησης
υδροδότησης.
Σύμφωνα με τους ισχύοντες κανο-
νισμούς, το μηχάνημα δεν πρέπει
να λειτουργεί στο δίκτυο πόσιμου
νερού χωρίς διαχωριστή συστήμα-
τος. Να χρησιμοποιείται ένας κατάλληλος
διαχωριστής συστήματος της εταιρείας
KARCHER ή εναλλακτικά ένας διαχωρι-
στής συστήματος κατά το EN 12729 τύπος
BA. Το νερό που ρέει μέσα από ένα διαχω-
ριστή συστήματος θεωρείται μη πόσιμο.
Προσοχή
Συνδέετε πάντα το διαχωριστή συστήματος
στο δίκτυο παροχής νερού και ποτέ απευ
θείας στη συσκευή!
Υπόδειξη
Οι ρύποι στο νερό προσαγωγής μπορούν
να προκαλέσουν βλάβες στην εγκατάστα
ση. Η Karcher συνιστά να χρησιμοποιείτε
φίλτρο νερού (βλ. "Εξαρτήματα").
Για να εξασφαλίσετε επαρκή προστασία
από τον παγετό για την εγκατάσταση, η πα-
ροχή νερού πρέπει να διαθέτει σύστημα
αντιπαγετικής προστασίας (π.χ. με μόνωση
και πρόσθετη θέρμανση).
ṇ Προειδοποίηση
Κίνδυνος βλάβης στην εγκατάσταση από
την τροφοδοσία με ακατάλληλο νερό. Για
την τροφοδοσία της εγκατάστασης να χρη-
σιμοποιείται μόνο πόσιμο νερό.
Απαιτήσεις ποιότητας ακατέργαστου νε-
ρού:
Σχετικά με τις τιμές σύνδεσης βλ. "Tεχνικά
χαρακτηριστικά".

Περάστε το σωλήνα προσαγωγής από
κάτω στο άνοιγμα της εγκατάστασης
και συνδέστε τον.
Εγκατάσταση της μονάδας
(μόνο για τεχνίτες)
Προετοιμασία του χώρου
εγκατάστασης
Αποσυσκευασία μονάδας
Στήσιμο και τοποθέτηση της
εγκατάστασης
Συναρμολόγηση πρόσθετων
εξαρτημάτων
Σωλήνες εξάτμισης
Εξωτερικός αντιπαγετικός θερμοστά-
της (προαιρετικός)
Βραχίονας κλίσης (προαιρετικό)
Εργαλείο καθαρισμού
Σύντομες οδηγίες χρήσης
Σύνδεση νερού
Παράμετροι Τιμή
Τιμή pH 6,5...9,5
ηλεκτρική αγωγιμότητα μέγ. 2000
μS/cm
Υδρογονάνθρακες < 0,01 mg/l
Χλωρίδια < 250 mg/l
Ασβέστιο < 200 mg/l
Ολική σκληρότητα < 28 °dH
Σίδηρος < 0,2 mg/l
Μαγγάνιο < 0,05 mg/l
Χαλκός < 0,02 mg/l
Θειικό οξύ < 240 mg/l
Ενεργό χλώριο < 0,1 mg/l
χωρίς δυσάρεστες οσμές
262 EL
