Requisitos de escape
88 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT M414038 (SP)
Los conductos de escape deben estar hechos de
chapa de metal u otro material incombustible.
Dichos conductos deben ser equivalentes en fuerza
y resistencia a la corrosión a los conductos de chapa
de acero galvanizado con un espesor menor que
0,495 mm (0,0195 pulgadas).
En el lugar en que el conducto de escape atraviese una
pared o techo combustible, proporcione una abertura
con un diámetro 102 mm (4 pulgadas) mayor que el
diámetro del conducto de escape. Conducto central en
la abertura. Cuando los conductos atraviesen paredes,
techos, pisos o tabiques, el espacio alrededor del
conducto debe estar sellado con material que no sea
combustible. Consulte la Figura 12.
NOTA: PARA UN MÁXIMO RENDIMIENTO,
proporcione un conducto de escape individual por
cada secadora. No instale un calentador de agua en
la sala que contenga las secadoras. Es mejor tener
un calentador de agua en una sala separada con
una entrada de aire separada.
Ventilación alternativa para secadoras de
120 libras
La secadora de 120 libras viene equipada de fábrica
para descargar el escape desde arriba; no obstante,
puede convertirse para descargar por la parte trasera
haciendo lo siguiente (consulte Especificaciones y
dimensiones):
1. Quite la cubierta de protección de la correa.
2. Quite el codo de 254 mm (10 pulgadas) de
diámetro y el conducto vertical.

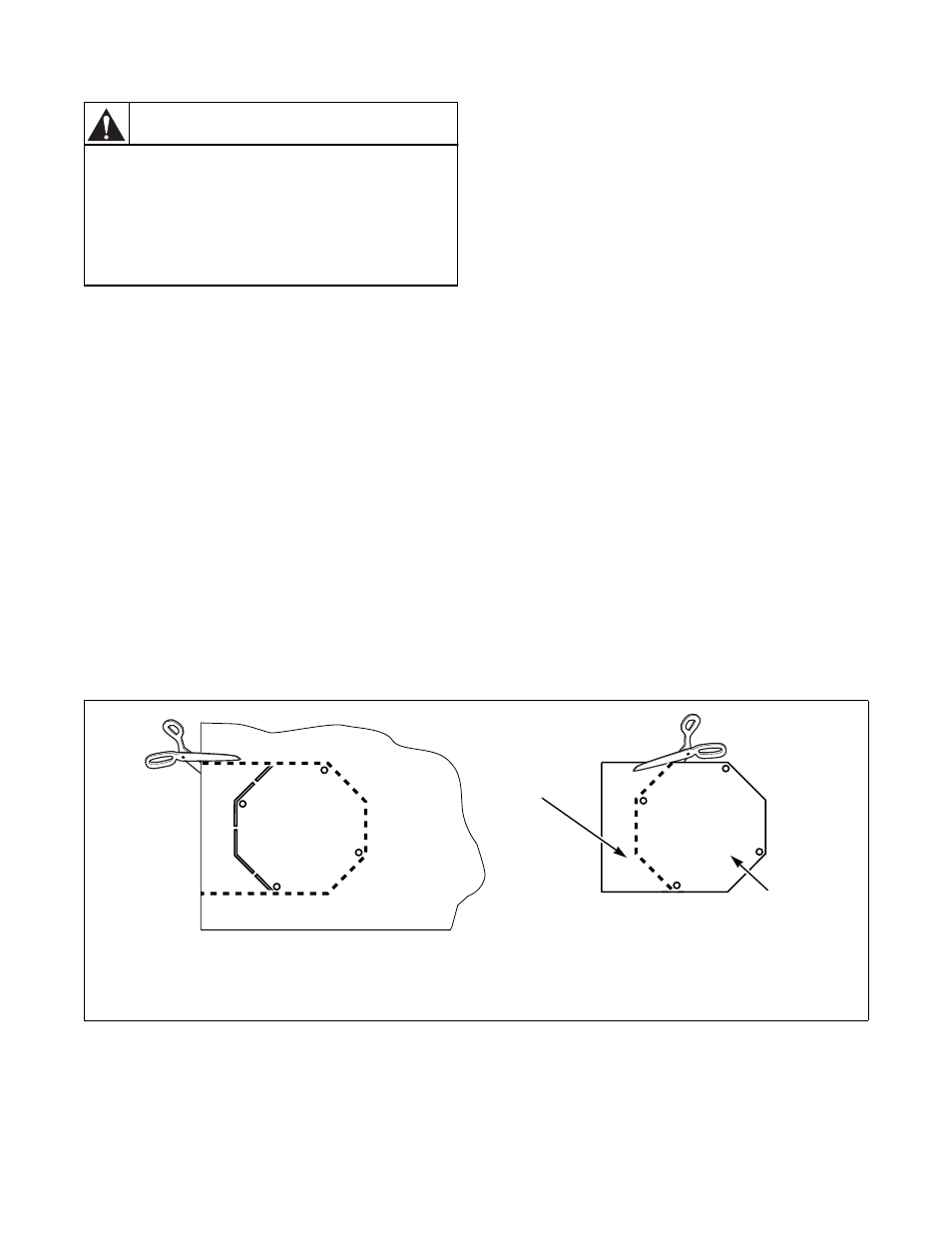

3. Recorte la forma de la cubierta del protector de la
correa. Consulte la Figura 8.
4. Atornille el octágono sobre la abertura de
254 mm (10 pulgadas) encima del protector de la
correa.
5. Conecte el nuevo conducto de escape al manguito
de escape del panel trasero, siguiendo todos los
requisitos de esta sección.
6. Sustituya la cubierta del protector de la correa,
deslizando la sección recortada alrededor del
conducto.
Figura 8
Los conductos mal montados o de tamaño
indebido producen una contrapresión
excesiva que resulta en un secado lento,
acumulación de pelusa en el conducto,
paso de pelusa a la habitación y mayor
peligro de incendio.
W355S
ADVERTENCIA
T496I
1 Deseche
2 Cubierta (consulte el paso 4)
T496I
2
1
CORTE
C
OR
TE
