Ajustes

Obturador de aire del quemador
de gas

NOTA: Los obturadores de la entrada de aire en el
quemador debe ajustarse de modo que se mida un
aire suficiente en el sistema para una combustión
apropiada y una máxima eficiencia. Antes de
ajustar los obturadores de entrada, asegúrese de
quitar toda la pelusa de los compartimientos de
pelusa y rejilla de pelusa.

El ajuste del obturador de aire variará de uno a otro
lugar y dependerá del sistema de ventilación, número
de unidades instaladas, aire de complemento y presión
de gas de la línea. La apertura del obturador aumenta
la cantidad de aire primario suministrado al quemador,
mientras que el cierre del obturador disminuye el
suministro de aire primario. Ajuste el obturador de aire
de la forma siguiente:

1. Quite el panel de acceso superior.

2. Ponga en marcha la secadora y compruebe la

forma de la llama. Una mezcla de aire y gas
correcta viene indicada si la forma de la llama es
principalmente azul, con pequeñas puntas
amarillas y curvaturas a la izquierda de la sección
del calentador (consulte la Figura 20). Una
cantidad de aire insuficiente viene indicada si la
llama es amarilla, lenta y humea. Las llamaradas
hacia la derecha y hacia la izquierda (consulte la
Figura 20) indican que no pasa aire por la
secadora.

3. Para ajustar el obturador de aire, afloje el tornillo

de ajuste del obturador de la entrada de aire
(consulte la Figura 20).

4. Abra o cierre el obturador de aire según sea

necesario para obtener la intensidad de la llama
apropiada.

5. Después de ajustar el obturador de aire para

obtener una llama apropiada, apriete bien el
tornillo de ajuste del obturador de aire.

6. Si la forma de la llama es recta (consulte la

Figura 20), quiere decir que pasa una cantidad
insuficiente de aire primario por la secadora y el
interruptor de flujo de aire está mal fijado.

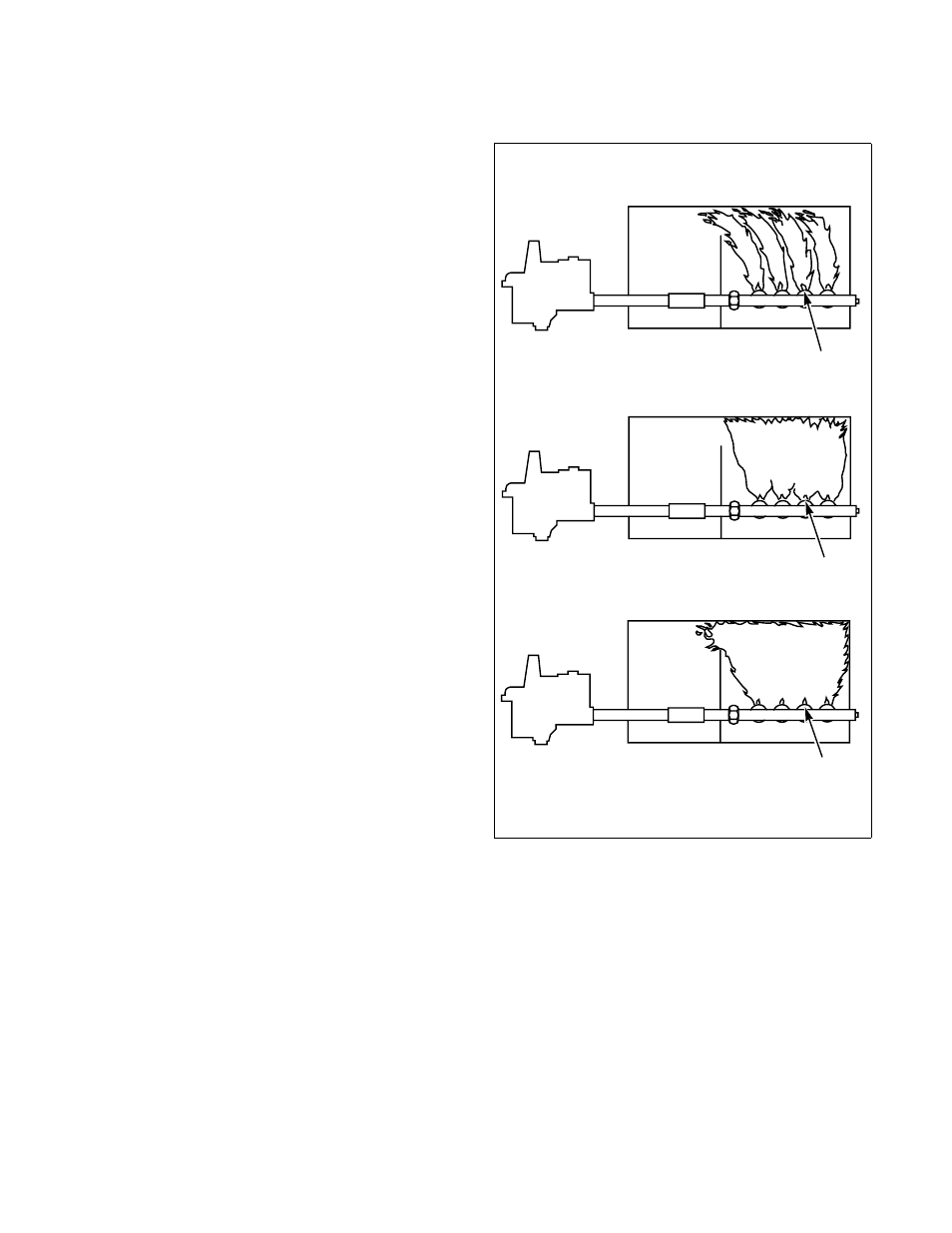

Figura 20

T464I

Tornillo de ajuste del obturador de aire

CAUDAL DE AIRE

APROPIADO

CAUDAL DE AIRE

INSUFICIENTER

SIN CAUDAL DE AIRE
