Especificaciones y dimensiones
73 M414038 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT

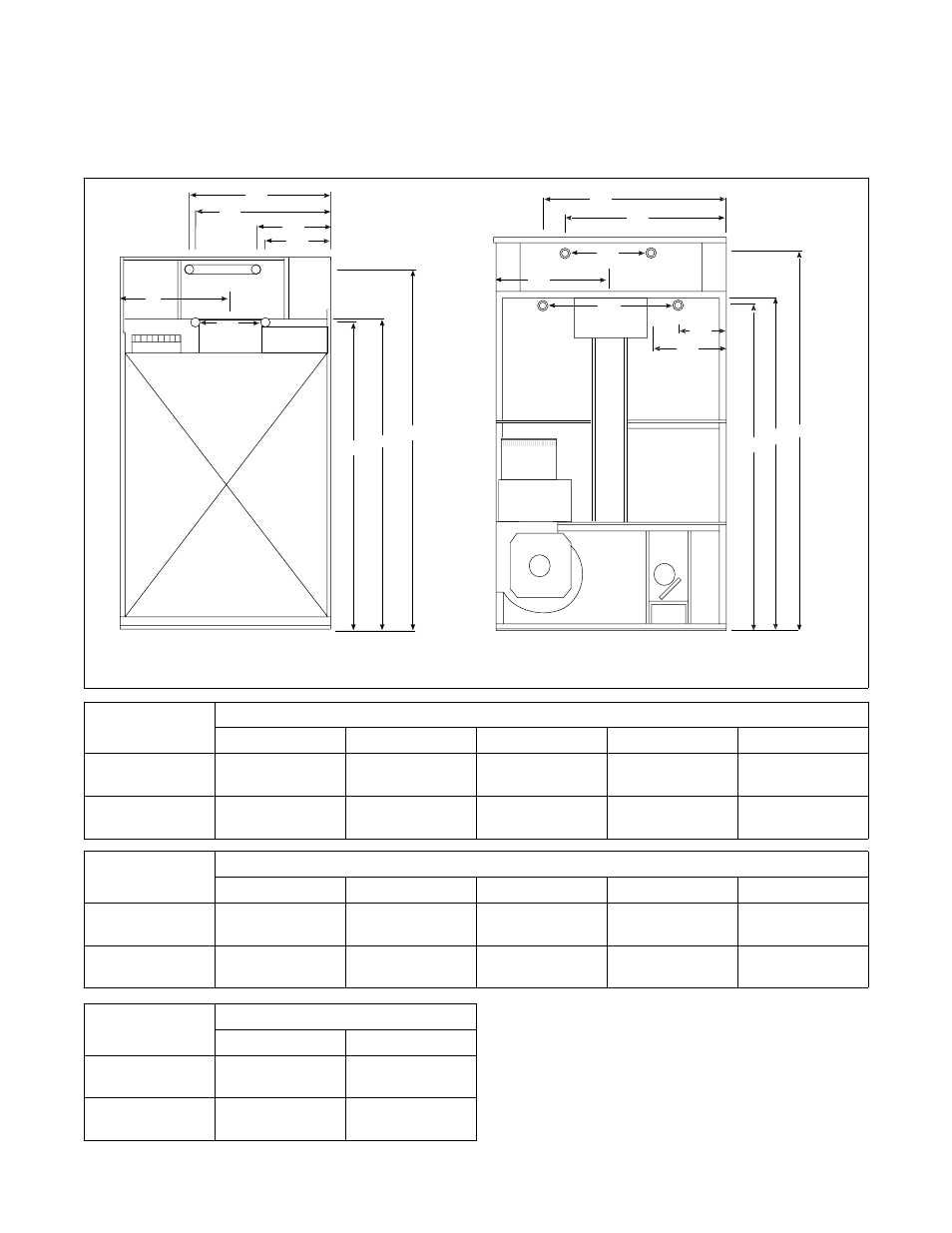

Posiciones de las conexiones
eléctricas y de vapor para los
modelos CSH
T363I
T363i
A1
B1
C
D1
120CSH 170CSH
A2
B2
C
D2
E
F
G
A1
B1
D2
B2
A2
E
F
G
Modelos
Entrada de vapor
Diámetro A1 A2 G D1
120CSH 19 mm (0,75 plg)
NPT
911 mm
(35,875 plg)
340 mm
(13,375 plg)
2102 mm
(82,75 plg)
No disponible
170CSH 19 mm (0,75 plg)
NPT
956 mm
(37,625 plg)
387 mm
(15,25 plg)
2235 mm
(88 plg)
549 mm
(21,625 plg)
Modelos
Salida de vapor
Diámetro B1 B2 E D2
120CSH 25 mm (1 plg)
NPT
879 mm
(34,625 plg)
333 mm
(13,125 plg)
1740 mm
(68,5 plg)
546 mm
(21,5 plg)
170CSH 25 mm (1 plg)
NPT
1133 mm
(44,625 plg)
222 mm
(8,75 plg)
1822 mm
(71,75 plg)
905 mm
(35,625 plg)
Modelos
Conexión eléctrica
C F
120CSH 610 mm
(24 plg)
1726 mm
(68,75 plg)
170CSH 686 mm
(27 plg)
1905 mm
(75 plg)
