Requisitos eléctricos
104 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT M414038 (SP)
Para modelos marcados con CE
solamente
Todos los modelos operados manualmente vienen
equipados en fábrica con un botón de parada de
emergencia en el panel delantero.
NOTA: La activación del interruptor de parada de
emergencia detiene todas las funciones del circuito
de control de la máquina, pero NO elimina la
corriente eléctrica de la máquina.
Para conectar el servicio eléctrico a la
secadora
NOTA: El diagrama de conexiones se suministra en
el paquete de documentación del cilindro.
1. Instale un disyuntor lo más cerca posible de la
secadora. Si se va a instalar más de una secadora,
se debe proporcionar un interruptor general o
disyuntor para cada una. Esto hará posible
desconectar cada secadora para fines de
mantenimiento.
2. Conecte los cables recubiertos por un conducto al
interruptor general o el disyuntor. Conecte los
cables al terminal correspondiente del bloque de
terminales. El cable de tierra debe conectarse a la
conexión a tierra según se muestra en la
Figura 18.
3. Compruebe la secuencia de fases de servicio
eléctrico (trifásico solamente) de la manera
siguiente:
a. Si uno de los cables de alimentación es de alta
tensión, conéctelo al cable L3 de la secadora.
El cilindro debe girar hacia la derecha y el
ventilador debe girar hacia la izquierda (según
se ve desde la parte delantera de la secadora –
con el interruptor selector en la posición de no
inversión). Si no es así, intercambie los cables
L1 y L2 en la caja de conexiones de la
secadora.
NOTA: En las secadoras inversoras, el motor del
ventilador gira hacia la izquierda (visto desde la
parte delantera).
b. Desconecte e invierta dos cables cualquiera en
las conexiones.

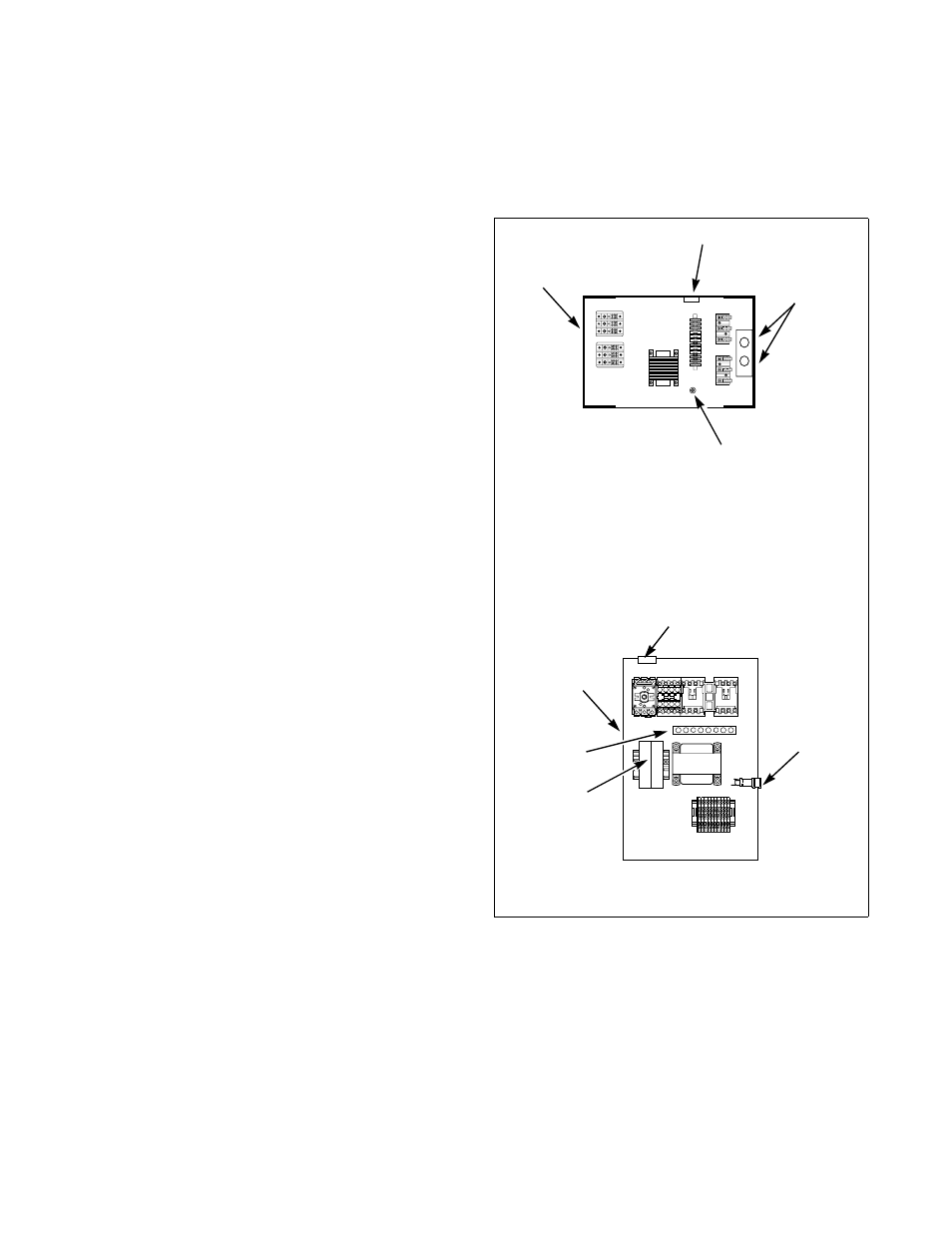

Figura 18
T390I
1 Caja de contactores
2 Servicio eléctrico
3 Fusibles
4 Tornillo de tierra
TMB1275N
T390i
1
2
3
4
MODELOS SIN LA MARCA CE
TMB1275N
MODELOS CON LA MARCA CE
1
2
3
3
4
