Requisitos de vapor
101
M414038 (SP)
© Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT
Secadoras de 120 libras

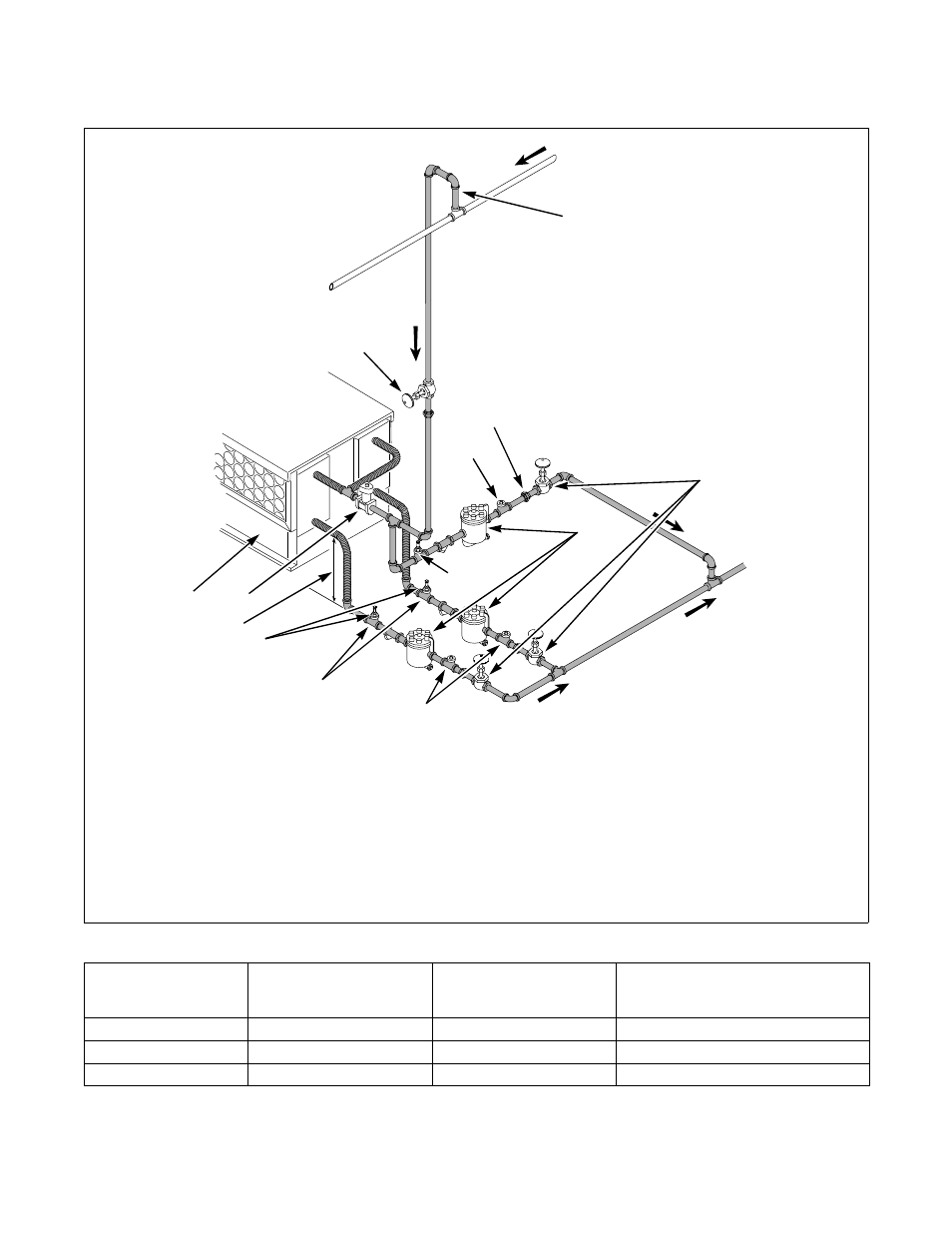

Figura 16
T221I
NOTA: Diámetros de tuberías mostrados para vapor a la presión nominal de 120 psi. En consecuencia, es necesario
aumentar el diámetro de la tubería si la presión es menor que 125 psi (consulte la Tabla 8). La tubería debe
dimensionarse según la longitud de los tramos y el número de codos.
1
Tubos verticales ascendentes de 305 mm
(12 plg)
5
Válvula reguladora de vacío
6
Tubo vertical de bajada de 457 mm (18 plg)
2
Válvula de corte
7
Válvula de solenoide (suministrada con la máquina)
3
Válvula de retención
8
Sombrerete de vapor
4
Línea de retorno de condensado desde la línea
de suministro
9
Unión
10
Purgador de condensado con filtro integrado
T221I
SUMINISTRO
2
9
3
6
4
8
2
10
3
RETORNO
7
5
6
1
Modelo de la
secadora
Presión del vapor
(psi)
Diámetro mínimo de la
tubería
Tamaño del purgador de
condensado
(libras de condensado/hora)
120CSH
120 – 125
25 mm (1 plg)
345
120CSH
60 – 120
25 mm (1 plg)
345
120CSH
35 – 60
32 mm (1,25 plg)
345
Tabla 8
