Instalación
83 M414038 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT
Figura 5
Cómo ajustar el regulador de la válvula
de gas
1. Compruebe la presión del inyector (múltiple) de
gas de la forma siguiente. Consulte la Figura 5.
2. Quite el tapón del tornillo desde dentro de la
toma de presión.
3. Conecte un manómetro de tubo en “U” (o
manómetro similar) a la toma de presión del
inyector (múltiple).
4. Ponga en servicio la secadora y anote la presión
una vez que arda una llama. Quite la tapa del
regulador y ajuste el tornillo del regulador hasta
que se logre la presión del inyector según la tabla
correspondiente. Vuelva a colocar la tapa del
regulador.

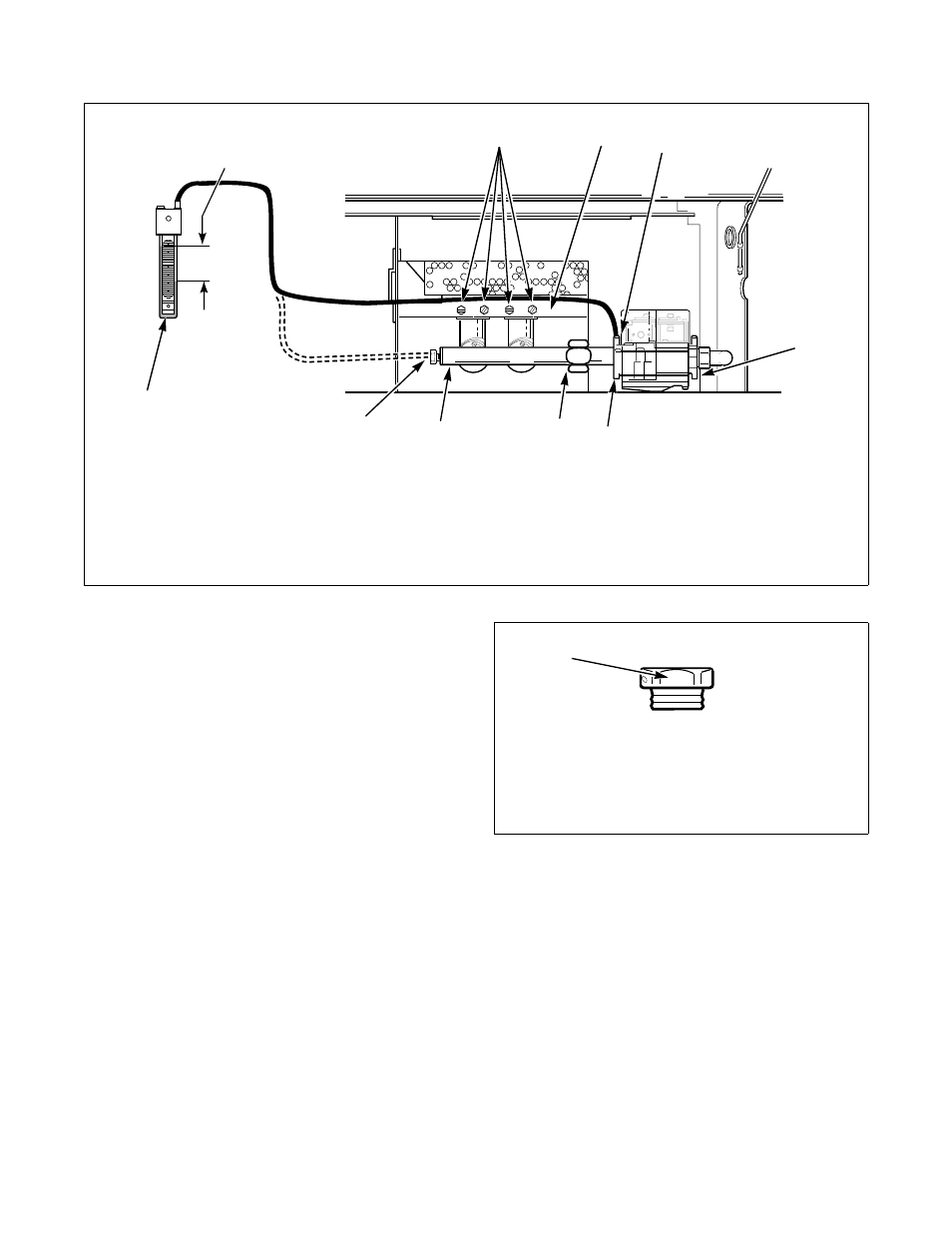

Figura 6
T137K
1 Tornillos de sujeción del tubo del quemador 6 Tuerca del portador del mechero
2 Ménsula de apoyo del quemador 7 Portador del mechero
3 Toma de presión 8 Toma de presión (lugar alternativo)
4 Válvula de gas 9 Manómetro
5 Brida de la válvula de gas
1 2
4
3
5
6 7
8
9
PRESIÓN
REQUERIDA
DEL INYECTOR
T025KE1D
1 Tamaño estampado en el orificio
T025K
1
INYECTOR DEL
QUEMADOR
