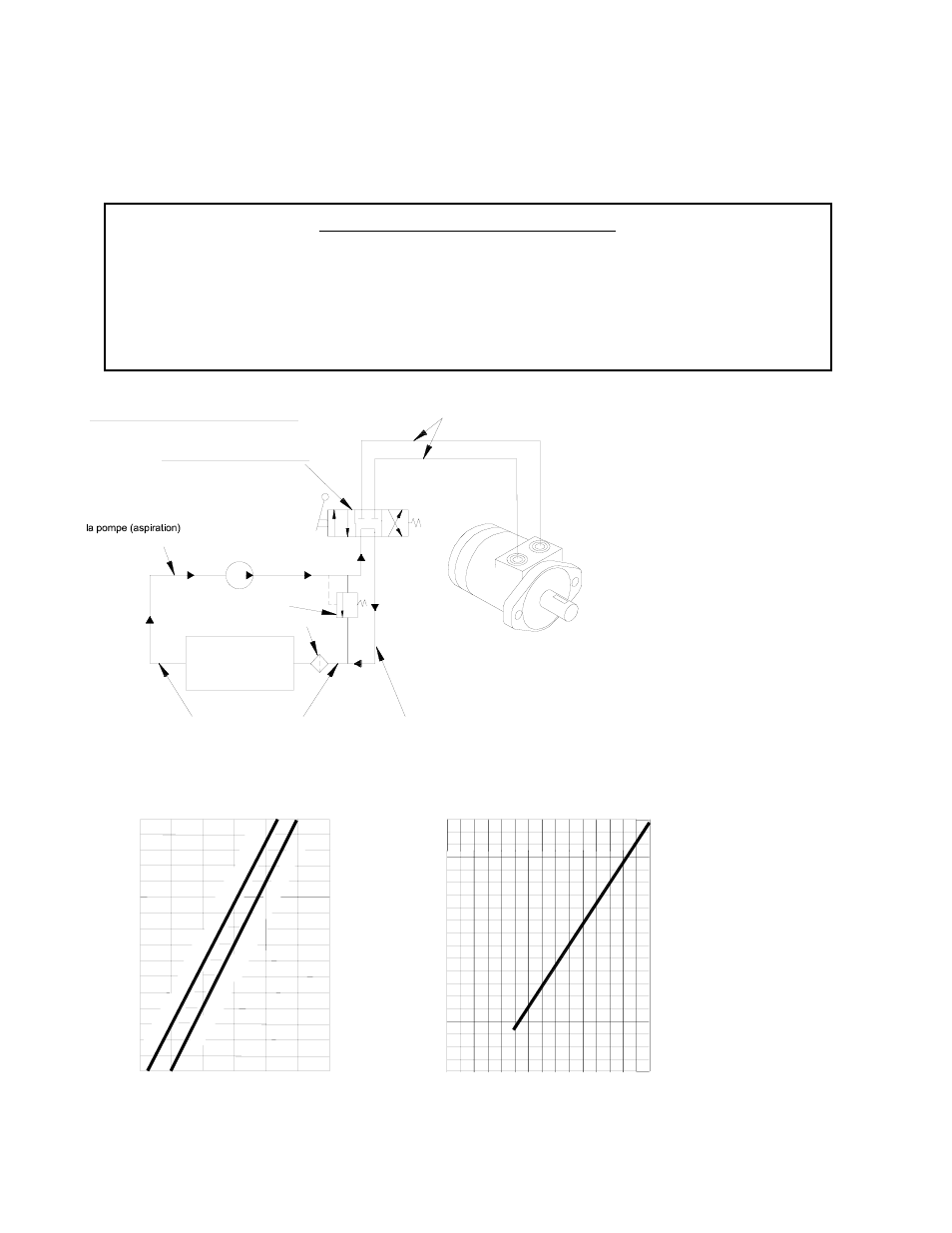

CARACTÉRISTIQUES DU SYSTÈME HYDRAULIQUE
Reportez-vous aux diagrammes de performances ci-dessous pour établir une correspondance entre votre système
hydraulique et le fonctionnement de votre treuil. Ces diagrammes sont constitués des éléments suivants :
(1) Traction du câble, première couche (lb) / Pression de fonctionnement (PSI)
(2) Vitesse du câble, première couche en pieds par minute (FPM) / débit en gallons par minute (GPM)
CARACTÉRISTIQUES DU SYSTÈME
SOUPAPE DE SURPRESSION SUR 17 200 kPa (2 500 PSI)
DÉBIT DE 56 L/MIN
NE DOIT PAS DÉPASSER 75 L/MIN - RISQUE D’ENDOMMAGEMENT DU MOTEUR ET DU TREUIL
FILTRATION NOMINALE DE 10 MICRONS
CONTRE-PRESSION MAXIMALE DE 6 800 kPa (1 000 PSI)
Tuyaux basse pression
Vanne de Commande
de liquide
Réservoir
Filtre à liquide
Soupape de surpression
Tuyau d’entrée de
HYDRAULIQUE TYPE
4 directions, 3 positions
Pompe
Distributeur à tiroir
(diamètre interne de 19 mm)
Tuyaux basse pression
Tuyaux haute pression
(diamètre interne de 13 mm)
treuil hydraulique
Moteur de
MONTAGE
Cylindrique exigé
(diamètre interne de 25 mm)
(diamètre interne de 19 mm)
Basé Sur Un Moteur De 254 Cm³
SANS VALVE DE CONTRE-PRESSION
Pression De Fonctionnement (PSI)
5,000
Traction Du Câble,
Première Couche (LB.)
1,000
0
0
4,000
3,000
2,000
7,000
6,000
8,000
AVEC VALVE DE CONTRE-PRESSION
2,000 1,000 3,000
Débit (GPM)
Vitesse Du Câble,
Première Couche (FPM)
0
10
20
30
5
40
50
10 15
DIAGRAMMES DE PERFORMANCES
