ECN-360A-D2550 Em b e d d e d S ys te m

P a g e 46

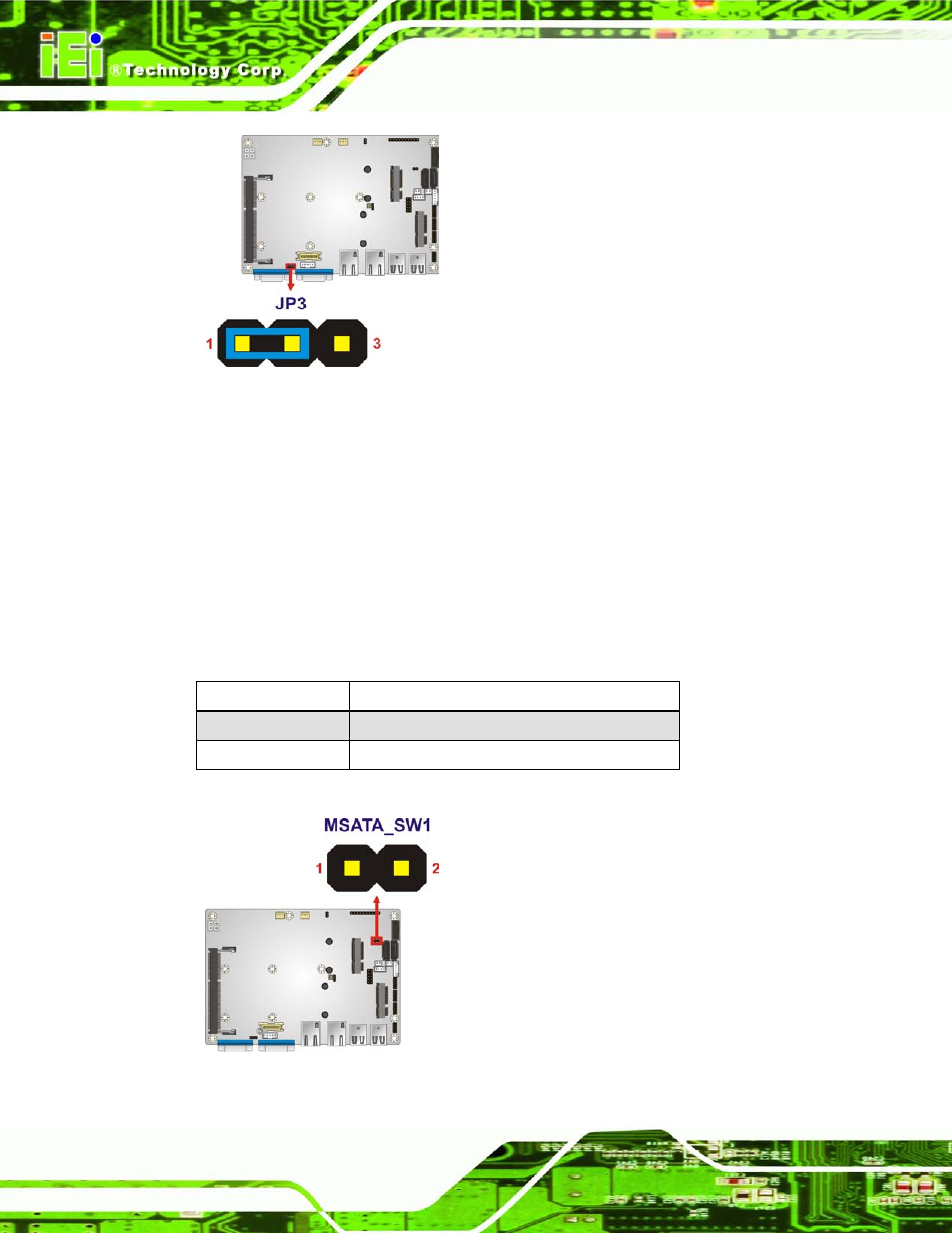

Figure 4-23: LVDS1 Voltage Selection Jumper Location

4.4.4 m S ATA/P CIe Min i S e le c tio n

J u m p e r La b e l:

MSATA_SW1

J u m p e r Typ e :

2-pin header

J u m p e r S e ttin g s :

See Table 4-26

J u m p e r Lo c a tio n :

See Figure 4-24

The mSATA/PCIe Mini mode selection jumper specifies the M_PCIE1 connector as

MSATA or PCIe Mini mode.

Setting

Description

Off

Auto detection (Default)

Short 1-2

PCIe Mini

Table 4-26: mSATA/PCIe Mini Mode Selection Jumper Settings

Figure 4-24: mSATA/PCIe Mini Mode Selection Jumper Location
