ECN-360A-D2550 Em b e d d e d S ys te m
P a g e 37
4.2.13 RS -422/485 S e ria l P o rt Co n n e c to r
CN La b e l:
COM4
CN Typ e :
4-pin wafer
CN Lo c a tio n :
CN P in o u ts :
This connector provides RS-422 or RS-485 communications.

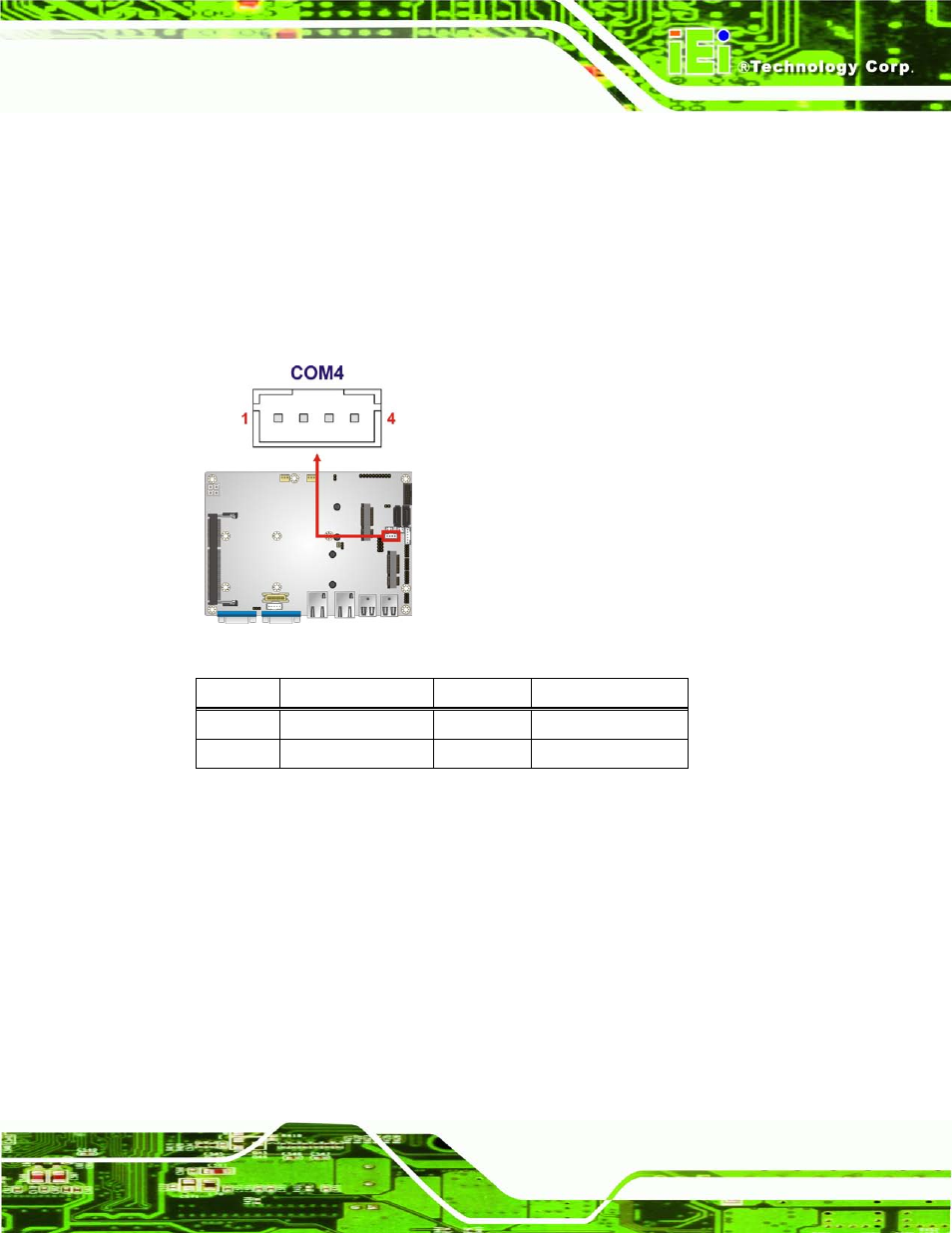

Figure 4-14: RS-422/485 Connector Location
Pin
Description
Pin
Description
1
RXD422-
3
TXD422+/TXD485+
2
RXD422+
4
TXD422-/TXD485-
Table 4-15: RS-422/485 Connector Pinouts
4.2.14 S ATA Drive Co n n e c to rs
CN La b e l:
S ATA1, S ATA2
CN Typ e :
7-pin SATA drive connector
CN Lo c a tio n :
CN P in o u ts :
The SATA drive connectors can be connected to SATA drives and support up to 3Gb/s
data transfer rate.
