ECN-360A-D2550 Em b e d d e d S ys te m
P a g e 31
4.2.7 Fro n t P a n e l Co n n e c to r
CN La b e l:
F_P ANEL1
CN Typ e :
10-pin header
CN Lo c a tio n :
CN P in o u ts :
The front panel connector connects to the indicator LEDs and buttons on the computer's
front panel.

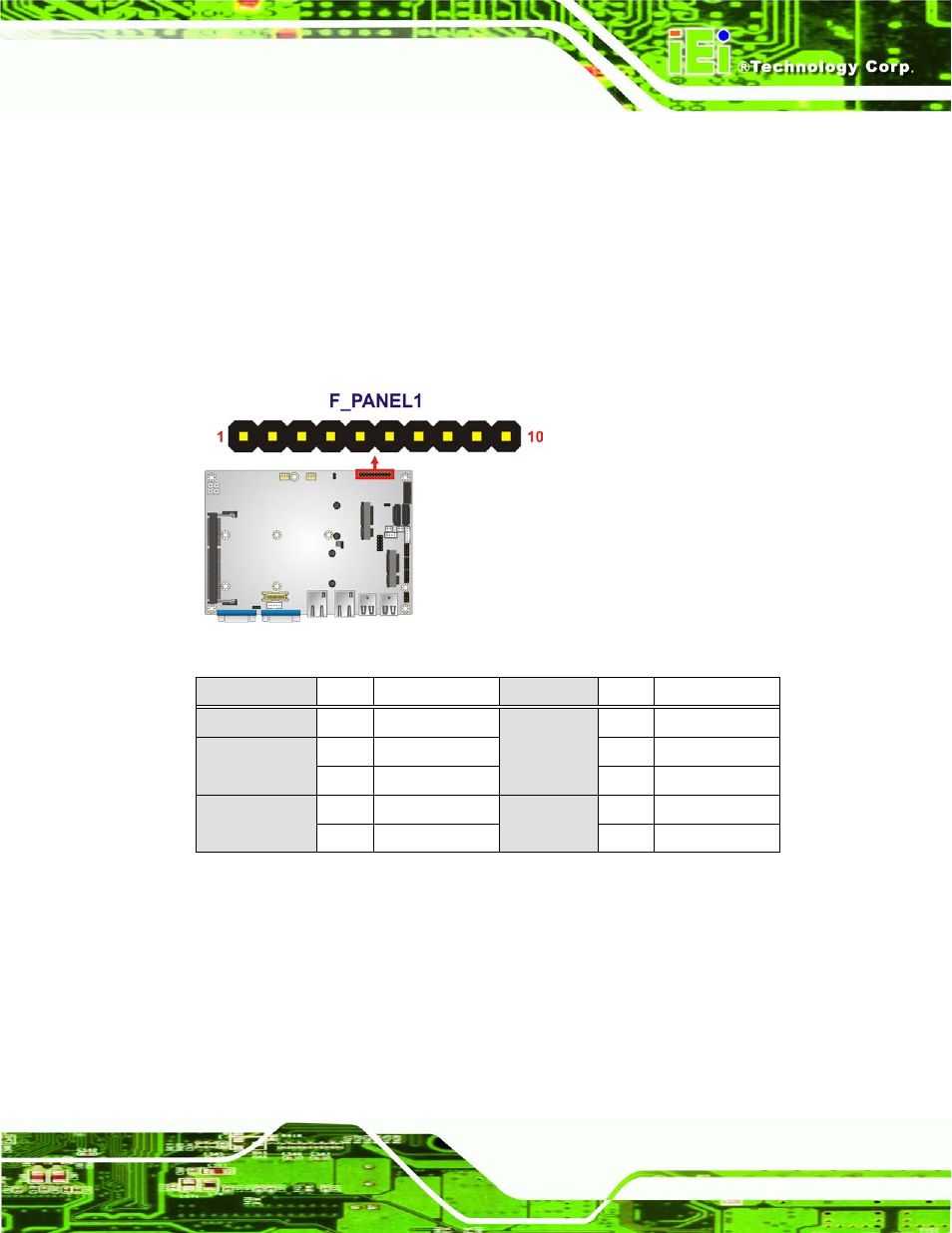

Figure 4-8: Front Panel Connector Location
Function
Pin
Description
Function
Pin
Description
1
NC
Power LED
6
PWRLED
Power Button
2
PWRBTSW#
7
PWRLED
3
GND
8
GND
HDD LED
4
+V5S
Reset Button
9
RESET+
5
HDD_LED-
10
GND
Table 4-9: Front Panel Connector Pinouts
4.2.8 Ke yb o a rd /Mo u s e Co n n e c to r
CN La b e l:
KB_MS 1
CN Typ e :
6-pin wafer
CN Lo c a tio n :
CN P in o u ts :
