 No instale largueros de montaje sobre los forros plásticos de la base. Los forros plásticos de la
base deben cortarse para permitir contacto de metal a metal. Los largueros de montaje se pueden
instalar en forros aplicados con spray.
 Use únicamente pernos, tuercas y arandelas suministradas para instalar este kit. Todos los pernos
y tuercas son Grado 8 a menos que se especifique lo contrario.
 Estas instrucciones son pautas únicamente, la instalación real es responsabilidad del instalador y
del propietario. Siempre mida el vehículo y el remolque antes de instalar el enganche de quinta
rueda para verificar que haya espacio en la cabina y en el parachoques para permitir los giros.
Instrucciones de instalación
KIT DE MONTAJE PARA INSTALACIÓN RÁPIDA A LA
MEDIDA
1999 a 2010 Ford Super Duty F-250/F-350 y 2008 a 2010 F-450
Números de partes:
56005
Instrucciones de instalación

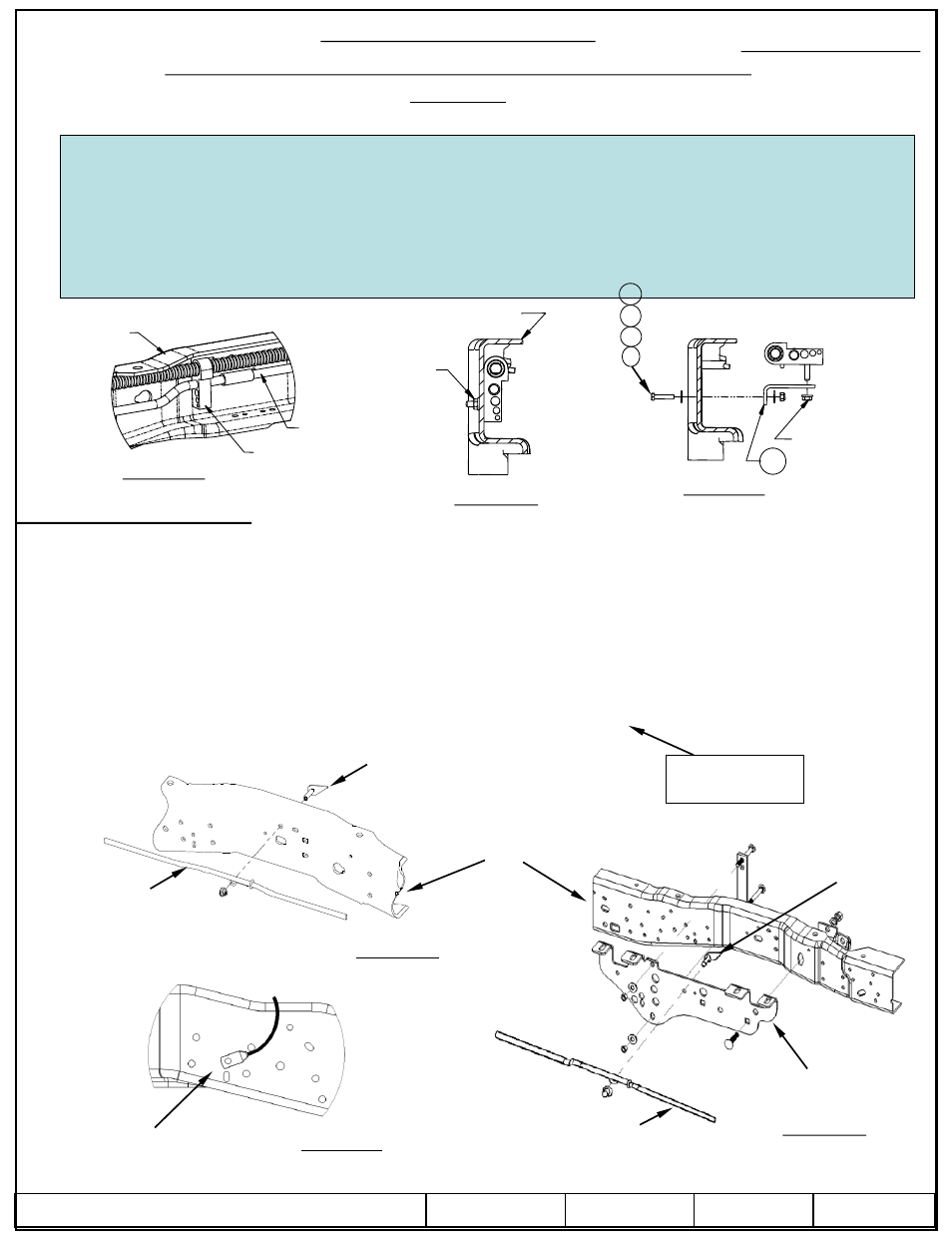

1. Baje y retire la llanta de repuesto si es necesario el espacio adicional para la instalación.
2. Para modelos de motor de gas 2005 a 2010 únicamente. El tubo de vapor que va a lo largo del costado interior del larguero del
bastidor del costado del conductor se debe volver a instalar antes de instalar el soporte del costado del conductor. Ver Figura 3a.
Quite la tuerca mariposa del exterior del bastidor y guarde para uso posterior. Ver Figura 3b. Rote todos los tubos hacia arriba y
afuera del camino. Instale el soporte en L (6) con piezas de 1/4” (3) (4) (5) , como se muestra en la Figura 3c. Apriete el soporte
en L (6) al bastidor, pero deje el retenedor del tubo suelto para ayudar en la instalación del soporte.
3. En vehículos 1999 a 2004 únicamente. Retire temporalmente los ganchos del cable del freno de emergencia del bastidor del
vehículo y guarde las piezas. Ver Figura 4a. También desconecte el cable de seguridad de la base y vuelva a instalar en un orificio
cercano disponible una vez que el soporte del bastidor se instale. Ver Figura 4c.
Figura 4a
Bastidor del costado del conductor
Línea de frenos
Guarde las piezas
Figura 3c
Tuerca
mariposa
existente
Larguero del
bastidor del
lado del
conductor
Tubo de
vapor
Retenedor
del tubo
Figura 3a
Interior del larguero
del bastidor
Figura 3b
Larguero del bastidor
del lado del conductor
Tuerca
mariposa
existente
4
3
5
3
6
Figura 4b
Bastidor del
costado del
conductor
Figura 4c
Guarde las piezas
Línea de frenos Cable de seguridad de la base
Soporte del bastidor
del lado del conductor
Frente del vehículo
Fig 4a,4b,4c
© 2012 Cequent Performance Products, Inc. Hoja 2 de 5 56005N 2/16/2012 Rev. A
