© 2012 Cequent Performance Products, Inc. Hoja 1 de 5 56005N 2/16/2012 Rev. A
Equipo necesario:
Kit de tornillos: 56005F
Llaves: 3/4, 7/8, 15/16, 15 mm
Brocas de taladro: 1/8”, 9/16”
Otras herramientas: Perforador, cinta de
medir

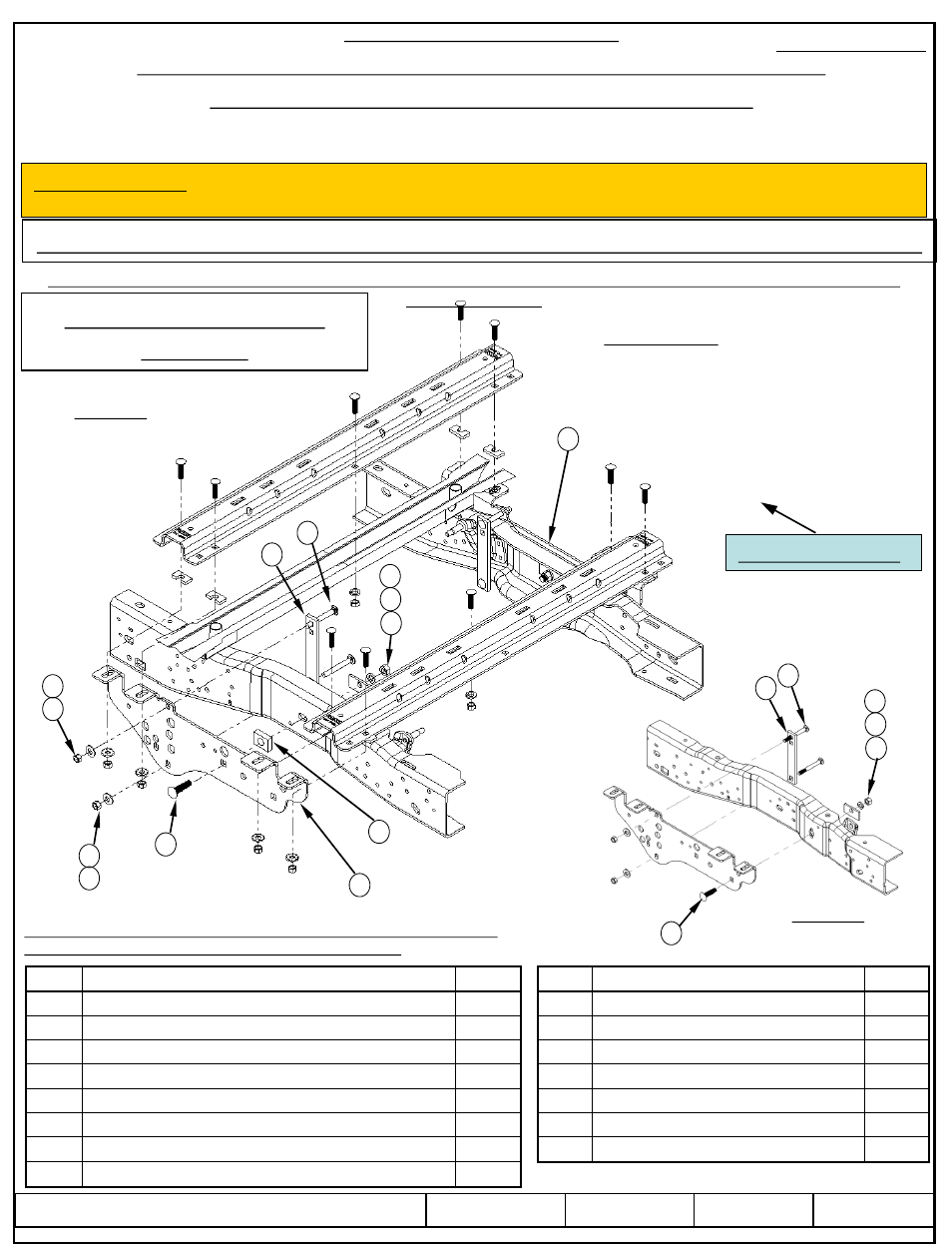

Frente del vehículo
Figura 1
Se exhiben 2008 -
2010
Todos los tornillos
Igual en ambos lados
Los tornillos que se indican abajo vienen con este kit, todas las otras piezas
no identificadas se suministran con número de parte 30153.
Instrucciones de instalación
KIT DE MONTAJE PARA INSTALACIÓN RÁPIDA A LA MEDIDA
PARA LARGUEROS 30153 REESE ® ÚNICAMENTE
1999 a 2010 Ford Super Duty F-250/F-350 y 2008 a 2010 F-450
ADVERTENCIA:
Bajo ninguna circunstancia recomendamos superar la capacidad de remolque del vehículo recomendada por el
fabricante del vehículo de remolque.
LEA TODAS LAS INSTRUCCIONES ANTES DE EMPEZAR LA INSTALACIÓN
Los soportes de montaje de instalación rápida a la medida REESE ® sólo incluyen las piezas para instalar los soportes a la
medida al bastidor.
INSTALACIÓN DE 10
PERNOS
Número de parte:
56005
Figura 2
Se exhiben 1999 -
2007
1
2
7
8
9
10
13
12
11
1
2
9
13
12
11
8
7
14
15
Artículo Descripción Cantidad Artículo Descripción Cantidad
1 TUERCA HEXAGONAL, 1/2"-13 4 9 PERNO DE CARRUAJE, 5/8”-11 X 2-1/2" Gr 8 2
2 ARANDELA CÓNICA, 1/2” 4 10 BLOQUE, 5/8” X 1-1/2” X 2-1/8" 2
3 ARANDELA PLANA 1/4" (Figura 3c) 2 11 ESPACIADOR, 1/4” x 11/2” x 3” 2
4 TUERCA, NYLOK 1/4"-20 (Figura 3c) 1 12 ARANDELA DE BLOQUEO, 5/8", CHAPADA 2
5 PERNO - CABEZA HEXAGONAL, 1/4" -20 x 11/4” Gr. 2 (Fig. 3c) 1 13 TUERCA HEXAGONAL, 5/8”-11 Grado 8 2
6 SOPORTE EN L (Figure 3c) 1 14 SOPORTE DEL BASTIDOR LADO CONDUCTOR 1
7 ABRAZADERA FRONTAL 2 15 SOPORTE DEL BASTIDOR LADO PASAJERO 1
8 PERNO DE CARRUAJE, 1/2”-13 X 4.5” Grado 8 4
