©2012 Cequent Performance Products, Inc. Feuille 1 de 5 56005N 2/16/2012 Rev. A
Équipement requis :
Visserie : 56005F
Clés : 3/4, 7/8, 15/16, 15 mm
Mèches : 1/8”, 9/16”
Autres outils : Pointeau, ruban à mesurer

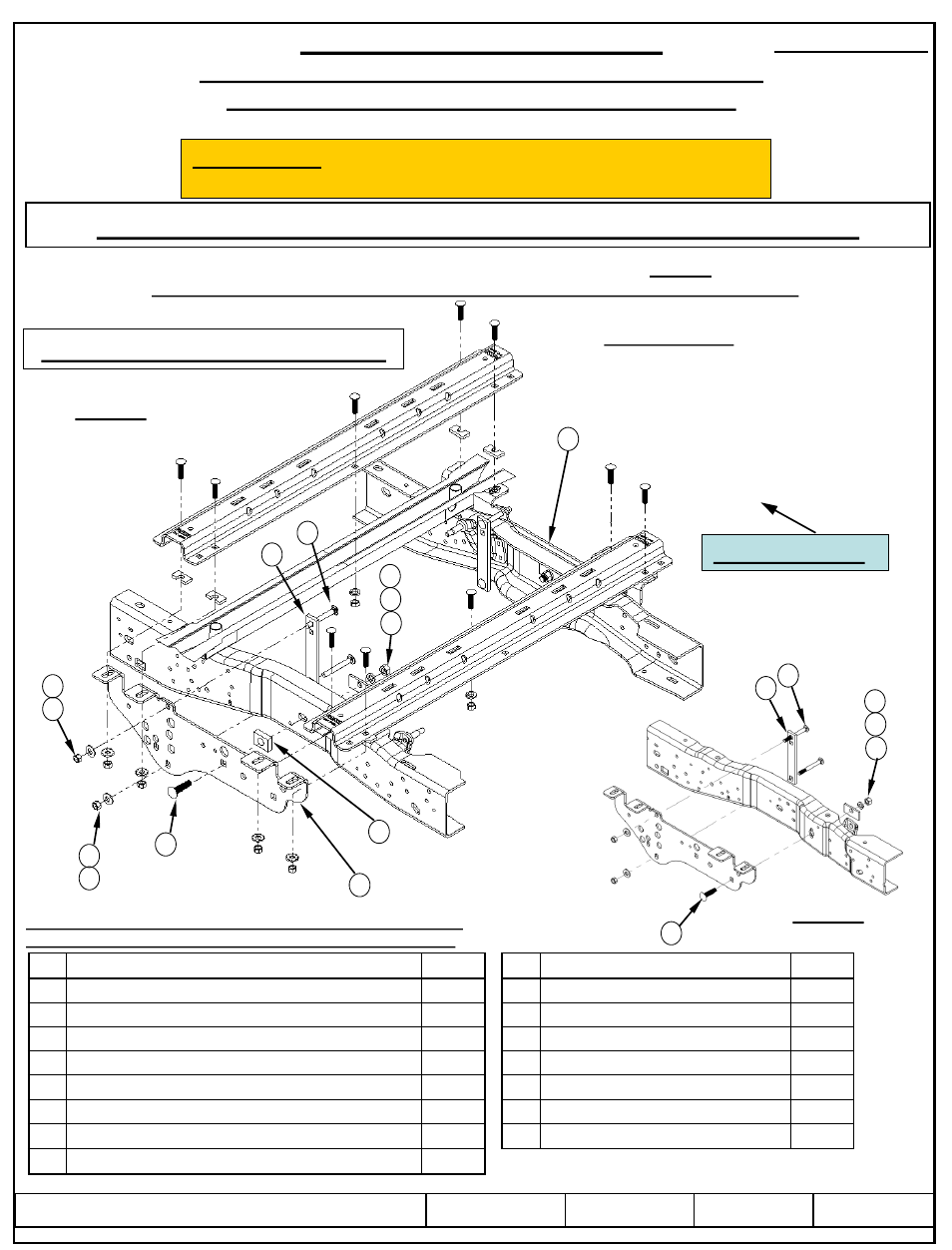

Avant du véhicule
Figure 1
2008 – 2010 illustré
Toute la visserie est
similaire des deux côtés
Les fixations listées ci-dessous sont fournies avec cet ensemble, toutes
les autres fixations non identifiées sont fournies avec l'article 30153.
Instructions d'installation
NÉCESSAIRE DE MONTAGE RAPIDE SUR MESURE
POUR TRAVERSES REESE ® 30153 SEULEMENT
Ford Super Duty F-250/F-350 1999 à 2010 – F-450 2008 à 2010
ATTENTION : En aucun cas nous ne recommandons de dépasser la
capacité de charge indiquée par le fabricant du véhicule de remorquage.
LIRE TOUTES LES INSTRUCTIONS AVANT L'INSTALLATION
Les supports du nécessaire de montage rapide sur mesure REESE ®
ne comprennent que la visserie nécessaire à la fixation sur le cadre des supports sur mesure.
INSTALLATION À 10 BOULONS
Numéro de pièce :
56005
Figure 2
1999 – 2007 illustré
1
2
7
8
9
10
13
12
11
1
2
9
13
12
11
8
7
14
15
Art. Description Quantité Art. Description Quantité
1 Écrou hex. 1/2"-13 4 9 Boulon carrosserie 5/8-11 x 2-1/2" Gr8 2
2 Rondelle conique 1/2" 4 10 Bloc 5/8 x 1-1/2 x 2-1/8" 2
3 Rondelle plate 1/4" (Figure 3c) 2 11 Espaceur 1/4 x 1 1/2 x 3" 2
4 Écrou Nylok 1/4"-20 (Figure 3c) 1 12 Rondelle frein plaquée 5/8" 2
5 Boulon hexagonal 1/4-20 x 1 1/4" Gr2 (Figure 3c) 1 13 Écrou hexagonal 5/8"-11 Gr8 2
6 Support en L (Figure 3c) 1 14 Support de cadre côté conducteur 1
7 Avant de la bride 2 15 Support de cadre côté passager 1
8 Boulon carrosserie 1/2-13 x 4.5" Gr8 4
