© 2012 Cequent Performance Products, Inc. Rev. B 56006N 2/289/12
3
2
1 4
7
6
5
Trou d'accès depuis
l’intérieur du châssis

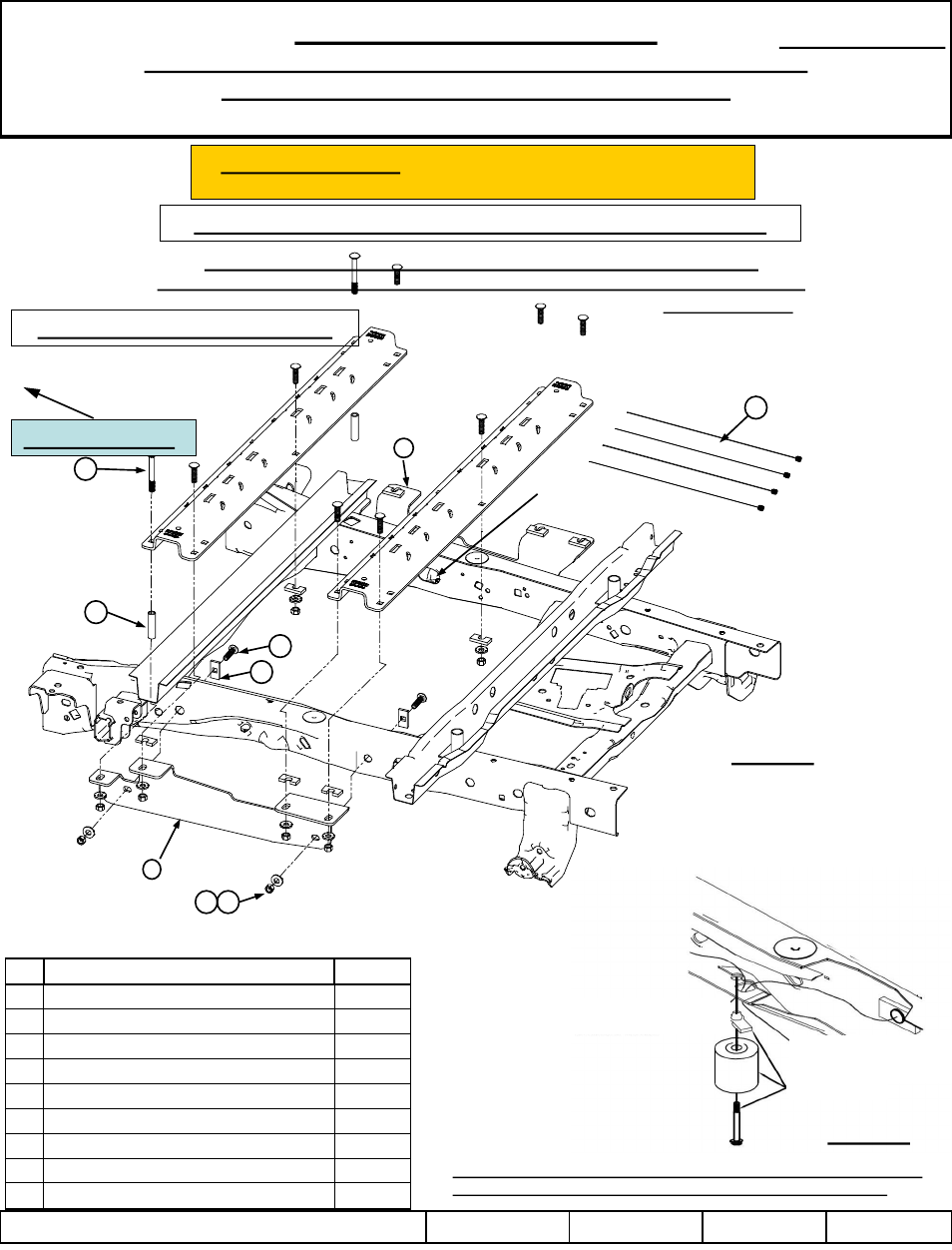

Figure 1
Avant du véhicule
Instructions d'installation
NÉCESSAIRE DE MONTAGE RAPIDE SUR MESURE REESE ®
POUR TRAVERSES REESE ® 30153 SEULEMENT
2004 jusqu'à récent - FORD F-150
Numéro de pièce :
56006
AVERTISSEMENT : En aucun cas nous ne recommandons de dépasser
la capacité de charge indiquée par le fabricant du véhicule de remorquage.
LIRE TOUTES LES INSTRUCTIONS AVANT L'INSTALLATION
Les supports du nécessaire de montage rapide sur mesure REESE ®
ne comprennent que la visserie nécessaire à la fixation des supports sur mesure sur le cadre.
INSTALLATION À 10 BOULONS
Visserie similaire des deux côtés
Toutes les fixations listées à gauche sont fournies avec cet ensemble, toutes
les autres fixations mentionnées sont fournies avec l'ensemble 30153.
9
Équipement requis :
Visserie : 56006F
Clés : 3/4”
Mèches : 1/8”, 9/16” & 3/4”
Autres outils : Pointeau, ruban à mesurer
Figure 2
Insérer la visserie dans le cadre à
l’aide du guide de boulon
Insérer la visserie dans le
cadre à l’aide du guide de
boulon
Enlever pour l’accès
8
9
ART. DESCRIPTION QUANTITÉ
1 Rondelle conique 1/2” 4
2 Boulon carrosserie 1/2”-13 X 1.5” Grade 8 4
3 Boulon carrosserie 1/2-13 X 4.50” Grade 8 2
4 Écrou hexagonal 1/2”-13 Grade 8 4
5 Bloc 1/4” x 1.00” x 2.00” 4
6 Fil de tirage (1/2” - 13) 4
7 Collet 2.937" long 2
8 support de cadre côté conducteur 1
9 Support de cadre côté PASSAGER 1
