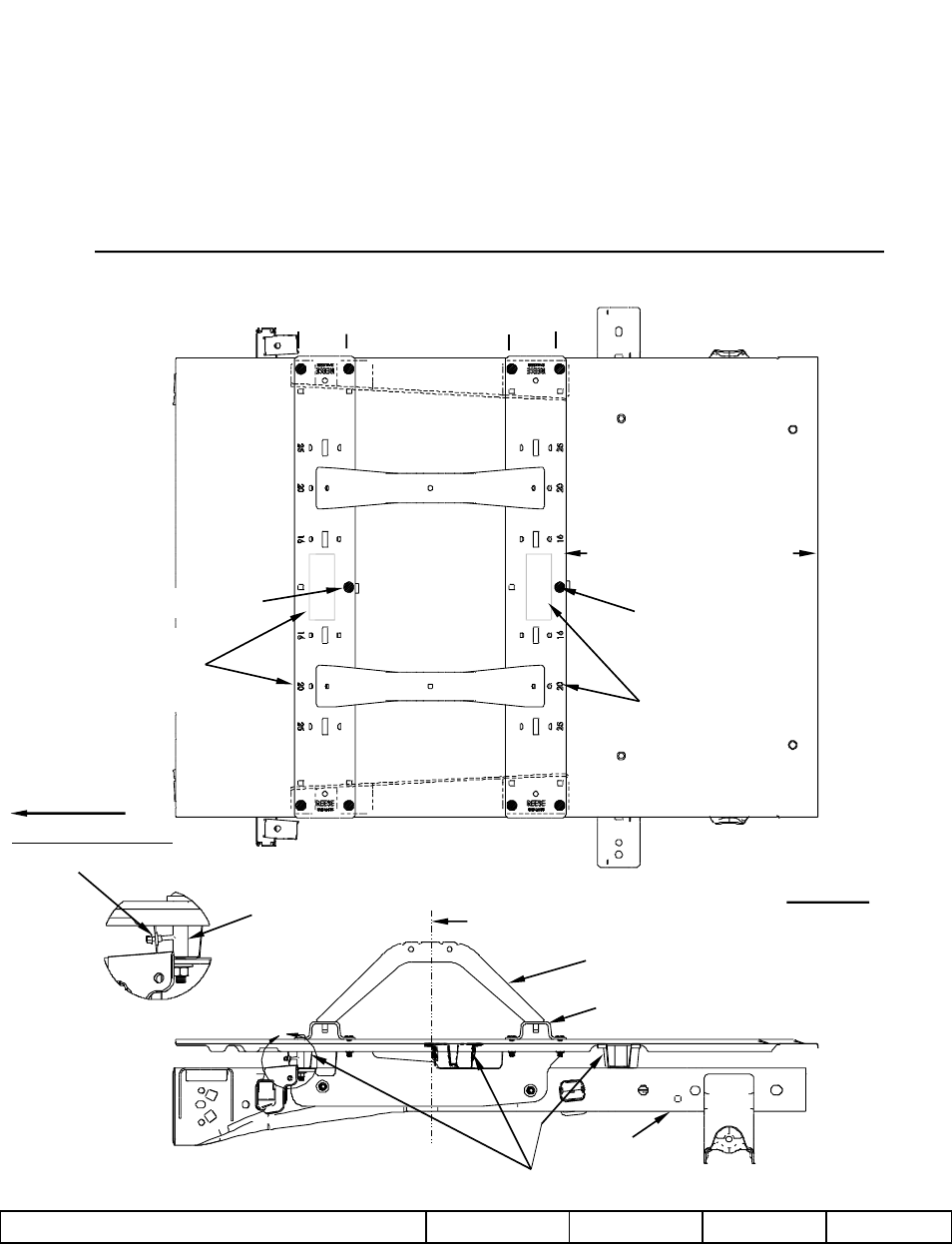

EMPLACEMENTS DES TROUS
ET BOULONS
AVANT DU VÉHICULE
26 3/16”
Plateformes 5,5, 6,6 et 8 pieds
BOULON CENTRAL
BOULON CENTRAL
RA
N
G
ÉE
1
RA
NG
ÉE
2
RA
N
G
ÉE
4
RA
NG
ÉE
3
DIMENSIONS SPÉCIFIQUES POUR ENSEMBLE DE TRAVERSES DE MONTAGE 30153
C CENTRE ATTELAGE ET ESSIEU
L
TRAVERSE DE MONTAGE
MANCHON
SUPPORT D'ATTELAGE/CURSEUR/COL DE
CYGNE (SUPPORT D'ATTELAGE ILLUSTRÉ)
CADRE
SUPPORTS DE LA PLATEFORME DE CAMIONNETTE
Figure 3
DÉCALCOMANIE
REESE ET VALEURS
NOMINALES FACE À
L'ARRIÈRE DE LA
PLATEFORME DE
CAMIONNETTE
DÉCALCOMANIE
REESE ET VALEURS
NOMINALES FACE À
L'AVANT DE LA
PLATEFORME DE
CAMIONNETTE
DETAIL A
Rondelles empilées
17. Dans la rangée #2, poser les boulons de carrosserie 1/2 x 2 po en plaçant l'espaceur en forme de U dans la cannelure entre la caisse et la
traverse de montage, ou entre la caisse et le support de cadre (8) et (9). Ceci permet le contact métal à métal et empêche l'écrasement
des ondulations. Fixer à l'aide d'espaceurs, de rondelles et d'écrous hexagonaux selon les illustrations, puis serrer fermement pour
empêcher la traverse de montage de bouger.
18. Une fois terminée la pose des plaques de fixation sur mesure, serrer les fixations selon la séquence suivante. Nota : Serrer toute la
quincaillerie ½ po au couple de 72 lb-pi, la quincaillerie 5/8 po au couple de 150 lb-pi. Serrer d'abord les traverses contre les
plaques de cadre (8) et (9), puis les plaques (8) et (9) contre le cadre de la camionnette.
19. Reposer les écrous en U à filetage multiple, les pare-chocs d'essieu et les boulons hexagonaux des pare-chocs d'essieu sur le cadre de
la camionnette s'ils ont été enlevés.
20. Réinstaller le pneu de secours et la doublure de passage de roue en plastique s'ils ont été enlevés.
