UBICACIONES DE
PERFORACIÓN Y PERNOS
17. En la fila 2, instale los pernos de carruaje de 1/2” x 2 pulgadas con el espaciador en forma de U para localizar en el corrugado entre la
caja y el larguero de montaje o entre la caja y el soporte del bastidor (8) y (9). Esto asegura un contacto de metal a metal y evita que se
aplaste el corrugado de la base. Una con espaciadores, arandelas y tuercas hexagonales según las ilustraciones y apriete con firmeza
para impedir que el larguero del bastidor se mueva.
18. Después de instalar completamente los soportes de unión a la medida, apriete los tornillos en la siguiente secuencia. Nota: Apriete
todas las piezas de ½ a 72 pies-lbs y todas las piezas de 5/8” a una torsión de 150 pies- lbs. Primero apriete los largueros de
montaje en los soportes del bastidor (8) y (9) y luego apriete los soportes del bastidor (8) y (9) al bastidor del vehículo.
19. Vuelva a instalar las tuercas en U de roscas múltiples, los parachoques de eje y los pernos hexagonales del parachoques de eje sobre el
bastidor del vehículo si se retiraron.
20. Vuelva a instalar la llanta de repuesto y el forro plástico interior del receptáculo de la rueda si se retiró.

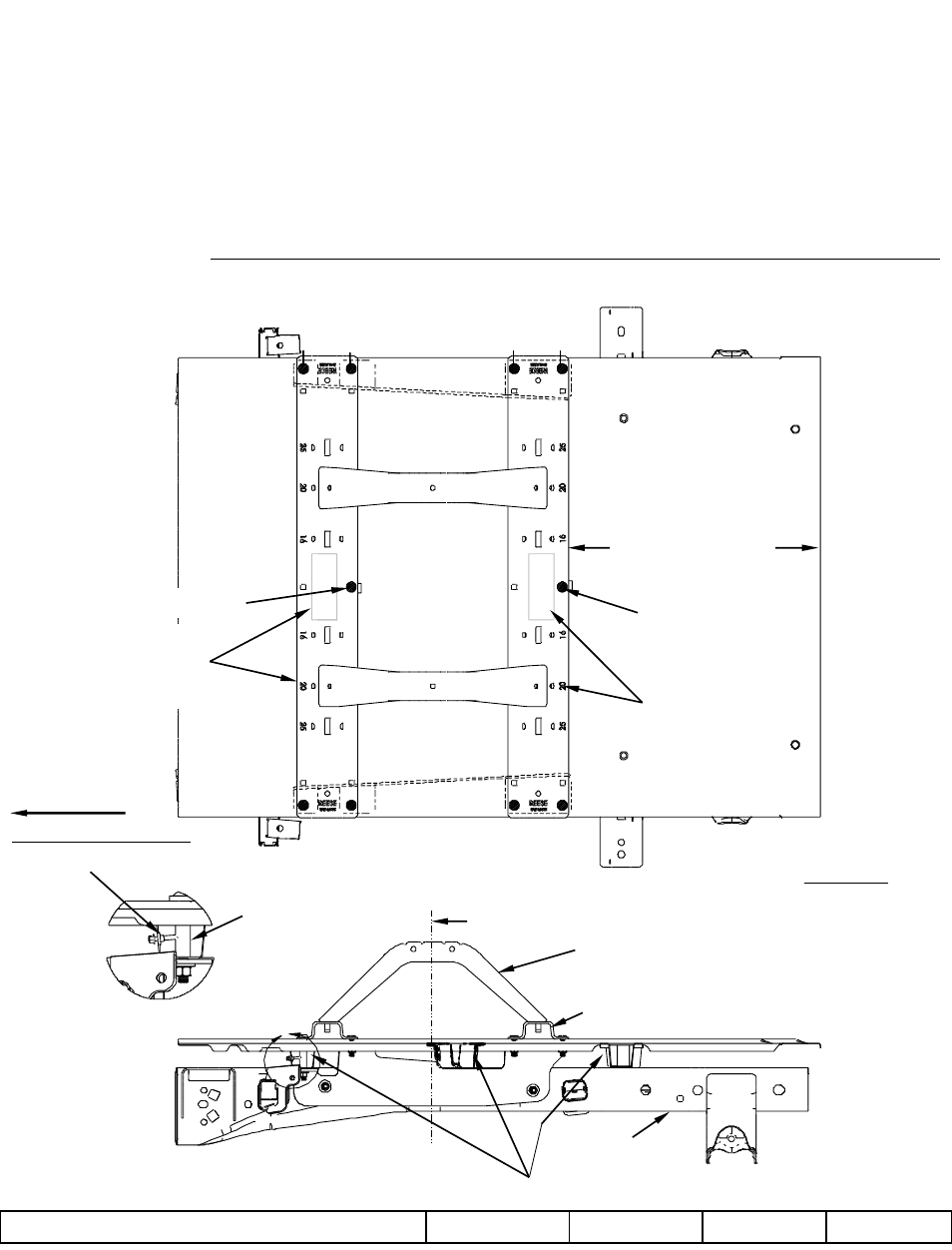

DIMENSIONES ESPECÍFICAS PARA EL KIT DE LARGUEROS 30153
A
FRENTE DEL VEHÍCULO
26 3/16”
Base de 5.5’, 6.6’ y 8‘
PERNO CENTRAL
PERNO CENTRAL
F
IL
A
1
F
IL
A
2
F
IL
A
4
F
IL
A
3
C DEL ENGANCHE Y EJE
l
LARGUERO DE MONTAJE
CASQUILLO
SOPORTE DEL ENGANCHE /
DESLIZADOR / GANSO (SOPORTE
DEL ENGANCHE SE MUESTRA)
BASTIDOR
SOPORTES DE LA BASE DEL VEHÍCULO
Figura 3
EL ADHESIVO REESE
Y LOS NÚMERO DE
CALIFICACIÓN
COLOCADOS HACIA
LA PARTE DE ATRÁS
DE LA BASE DEL
VEHÍCULO
EL ADHESIVO REESE
Y LOS NÚMERO DE
CALIFICACIÓN
COLOCADOS HACIA
EL FRENTE DE LA
BASE DEL VEHÍCULO
DETALLE A
ARANDELAS
