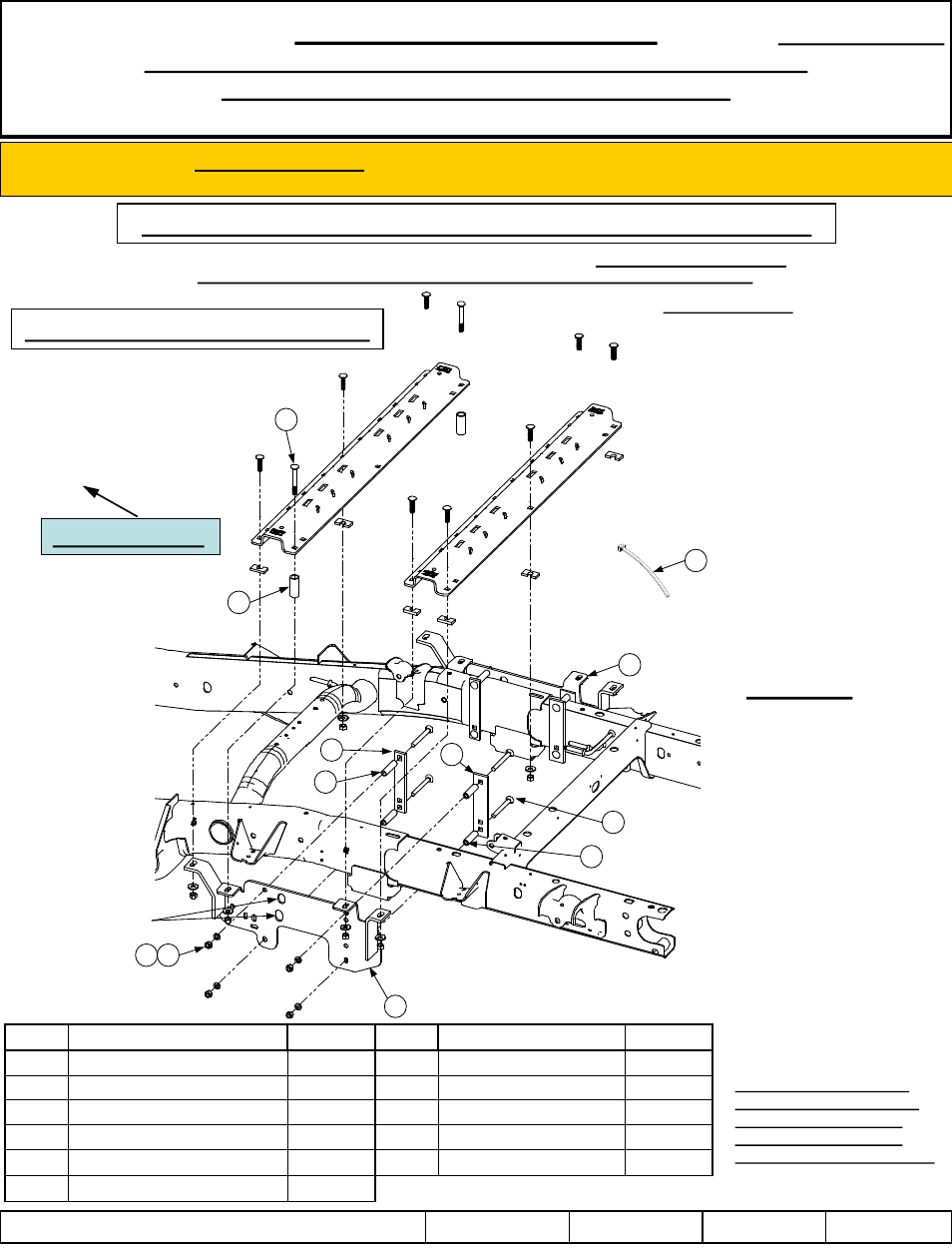

1
Figure 1
Instructions d'installation
NÉCESSAIRE DE MONTAGE RAPIDE SUR MESURE REESE ®
POUR TRAVERSES REESE ® 30153 SEULEMENT
Dodge Ram 2500, 2003 à 2013
Numéro de pièce :
56011
AVERTISSEMENT :
En aucun cas nous ne recommandons de dépasser la capacité
de charge indiquée par le fabricant du véhicule de remorquage.
LIRE TOUTES LES INSTRUCTIONS AVANT L'INSTALLATION
Les supports du nécessaire de montage rapide sur mesure REESE ® ne comprennent
que la visserie nécessaire à la fixation des supports sur mesure sur le cadre.
INSTALLATION À 10 BOULONS
Visserie similaire des deux côtés
Toutes les fixations listées à
gauche sont fournies avec cet
ensemble, toutes les autres
fixations mentionnées sont
fournies avec l'ensemble 30153.
9
2
3
4 6
5
7
10
9
11
12
8
Trous des fils
de masse
Équipement requis :
Visserie : 56011F
Clés : 3/4”, 10 mm
Mèches : Scie-cloche 1/8”, 9/16” et 1 1/4”
Autres outils : Pointeau, ruban à mesurer et
scie alternative (pour plateforme 6 pi).
No Art. DESCRIPTION QUANTITÉ No Art. DESCRIPTION QUANTITÉ
1 Bride avant 2 7 Attache de câble 8.500 1
2 Support côté conducteur 1 8 Manchon 2.937 4
3 Support côté passager 1 9 Manchon arr. noir 2.60 4
4 Rondelle frein plaquée ½ 8 10 Bride arrière (2.000 large) 2
5 Boulon car. ½-13x4.500 GR8 10 11 Manchon 2.773 2
6 Écrou hex. ½-13 GR8 8
