Frente del vehículo
1

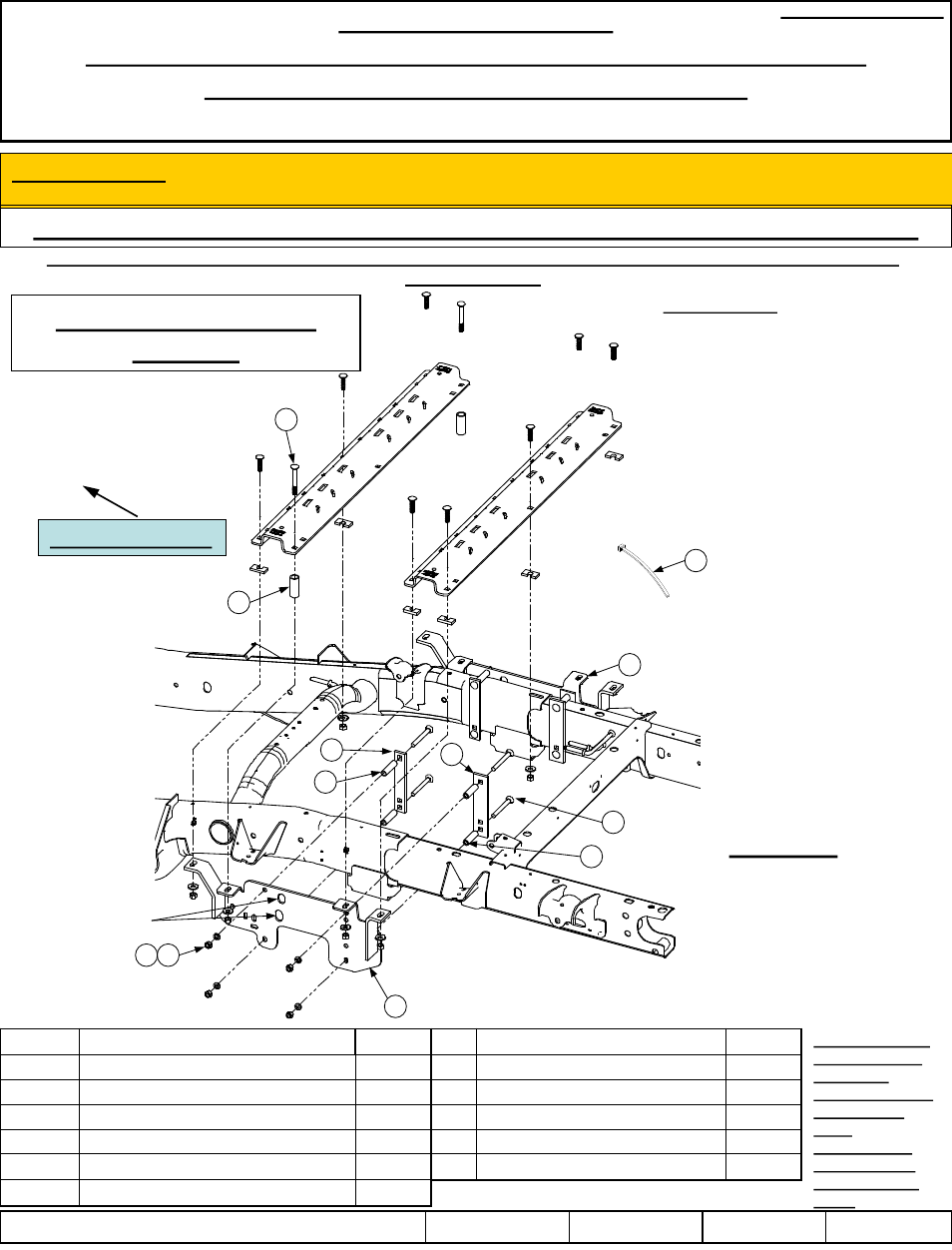

Figura 1
Instrucciones de instalación
KIT DE MONTAJE PARA INSTALACIÓN RÁPIDA A LA MEDIDA REESE ®
PARA LARGUEROS 30153 REESE ® ÚNICAMENTE
2003 - 2013 Dodge Ram 2500
Número de parte:
56011
ADVERTENCIA: Bajo ninguna circunstancia recomendamos superar la capacidad de remolque del vehículo recomendada por el
fabricante del vehículo de remolque.
LEA TODAS LAS INSTRUCCIONES ANTES DE EMPEZAR LA INSTALACIÓN
Los soportes de montaje de instalación rápida a la medida REESE ® sólo incluyen las piezas para instalar los soportes a la
medida al bastidor.
INSTALACIÓN DE 10
PERNOS
Todos los tornillos
Igual en ambos lados
Todos los tornillos
que se indican en
la izquierda
vienen con este kit,
todas las otras
piezas
mencionadas se
suministran con
número de parte
30153.
5
2
3
4 6
5
5
9
8
10
11
7
Orificios para cables a tierra
Equipo necesario:
Kit de tornillos: 56011F
Llaves: 3/4”, 10mm
Brocas de taladro: Sierra de copa
1/8”, 9/16”, 1 1/4”
Otras herramientas: Perforador central,
cinta de medir y sierra reciprocante (para
bases de 6’)
PIEZA DESCRIPCIÓN CANTIDAD PIEZA DESCRIPCIÓN CANTIDAD
1 CORREA FRONTAL (1.500" DE ANCHO) 2 7 CABLE DE AMARRE 8.500" 1
2 SOPORTE, LADO DEL CONDUCTOR 1 8 CASQUILLO 2.937" 4
3 SOPORTE, LADO DEL PASAJERO 1 9 CASQUILLO TRASERO 2.60" NEGRO 4
4 ARANDELA 1/2" CHAPADA 8 10 CORREA TRASERA (2.000" DE ANCHO) 2
5 PERNO DE CARRUAJE 1/2"-13X4.500" GR8 10 11 CASQUILLO 2.77" 2
6 TUERCA HEXAGONAL 1/2"-13 GRADO 8 8
